3D-PATIENTENAUFNAHME

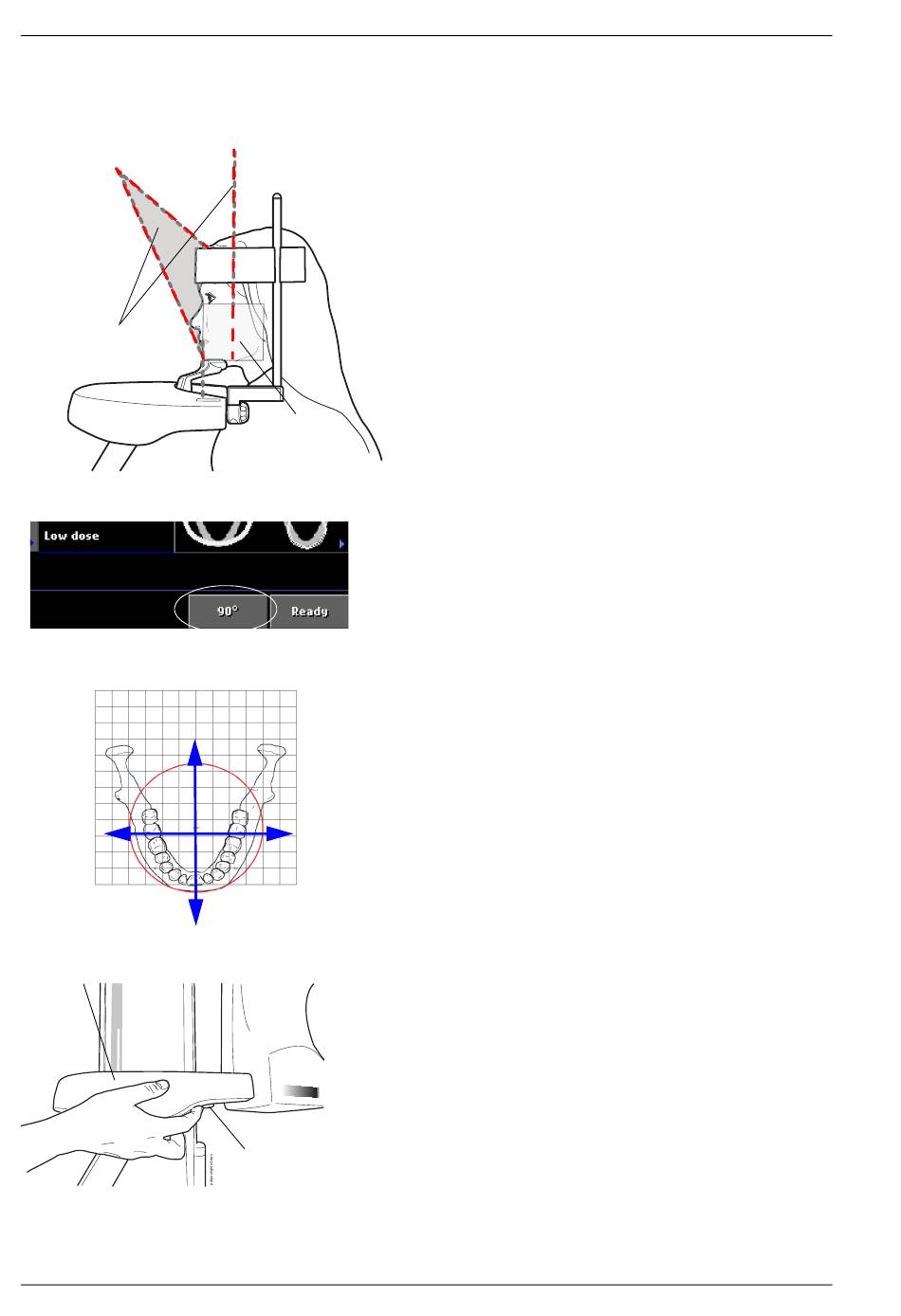

12.4.2 Lichtvisiere für Volumenmitte einstellen (vorne und Seiten)
Vorderes Lichtvisier
(x-Koordinate)
Lichtvisiere für
Volumenmitte
y
Positionierungstisch
66 Planmeca ProMax 3D Mid
Seitliches Lichtvisier
(y-Koordinate)
Bild-
volumen
x
Einstellrad
(seitliches Lichtvisier =
y-Koordinate)
Die Lichtvisiere für die Volumenmitte kreuzen sich an der
ausgewählten Aufnahmeposition. Das Fadenkreuz der
Lichtvisiere markiert den Mittelpunkt des Bildvolumens.
Wenn der Patient im Gerät positioniert ist, erzeugen die
Lichtvisiere für die Volumenmitte rote Linien auf der
Vorderseite (vorderes Lichtvisier) und der linken Seite
(seitliches Lichtvisier) des Patientenkopfes.
Drehen Sie den C-Arm um 90 Grad im Uhrzeigersinn,
indem Sie das Feld 90° unten im Display drücken. So
haben Sie eine bessere Sicht, um die Position des
Volumens zu überprüfen.
Wenn Sie das Feld 90° erneut drücken, kehrt der C-Arm
in seine Ausgangsposition zurück.
Die horizontale Position des Bildvolumens lässt sich wie
folgt justieren:
• Die linke Seite (y-Koordinate) kann durch Betätigen
des Einstellrades
Positionierungstisches eingestellt werden.
Die gewählte Position wird im Hauptdisplay im Feld
Zielbereich angezeigt.
auf der Unterseite
Bedienungsanleitung (3D)
des
