Ergänzende Angaben für den Einsatz in explosionsgefährdeten Bereichen
9.5 Beschaltung der Ein- und Ausgangssignale
Beim Anschluss der Signalleitungen sind die sicherheitstechnischen Daten in Kapitel 9.4 "Sicherheitstechnische
Daten der Ein-und Ausgänge" dieser Betriebsanleitung unbedingt einzuhalten.
9.5.1
Bild 9-5
Der mA-Analogausgang ist HART-fähig, wenn er als „4...20 mA-Ausgang" oder „4...20 mA + 10% Overflow'"-
Ausgang konfiguriert ist.
Das HART-Protokoll Vers. 6.0 ermöglicht die digitale Kommunikation zwischen einem Prozessleitsystem/PC, ei-
nem Handheld-Terminal und dem FMT500-IG (Sensyflow iG). Alle Parameter, wie Geräteinformationen, Pro-
zessvariable, Alarme und Warnungen, können vom Gerät zum Leitsystem oder PC übertragen werden. In
umgekehrter Richtung kann das Gerät konfiguriert werden. Bei der Kommunikation zwischen Handheld-Term,in-
al und FMT500-IG können die Universal HART-Parameter übertragen werden.
Es ist nicht möglich, den FMT500-IG (Sensyflow iG) im Multi-drop oder Burst-Modus zu betreiben.
Bild 9-6
Die digitale Kommunikation benutzt ein dem Stromausgang (4...20 mA) überlagertes Frequenz-Signal, das die
anderen in der Stromschleife befindlichen Geräte nicht beeinflusst.
Übertragungsmodus
FSK-Modulation über den 4...20 (+overflow) mA Stromausgang gemäß Bell202 (1200 Baud)
Die Kommunikation ist über ABB FSK Modem und SMART VISION (mit PC) mit FDT-DTM-Technologie möglich.
Ein weitere Kommunikationsmöglichkeit ergibt sich durch Verwendung der HART Device Description Language.
Mit der Generic HART DDL können die Grundfunktionen über SMART VISION und andere HART DDL kompa-
tible Systeme bedient werden.
Eine dritte Möglichkeit ist z.B. das Remote I/O System S900 mit einem passiven HART-fähigen Analog-Ein-
gangsmodul (AI4H 931N (Ex / Nicht-Ex)) zu nutzen.
Detaillierte Informationen erhalten Sie auf Anfrage.

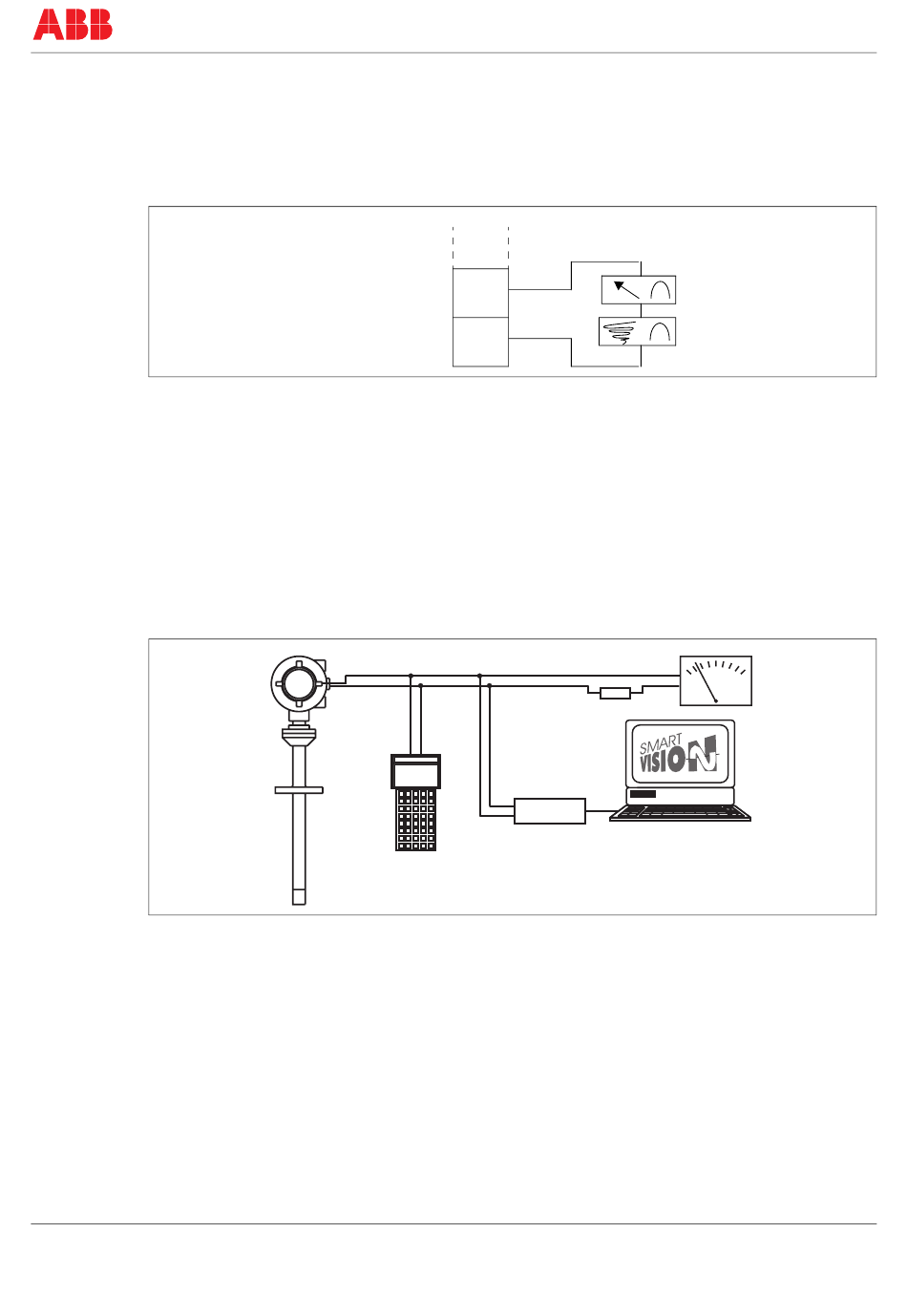

42/14-40 DE Thermischer Masse-Durchflussmesser FMT500-IG (Sensyflow iG)

Analogausgang/HART-Kommunikation Zone 0/1/21-Versionen

0/4...20 mA
(+ 10 % Overrange)
Gleichstromausgang aktiv
+31 = + Iout Analogausgang/HART
-32 = - Iout Analogausgang/HART
Handheld-Terminal
Digitale Kommunikation zwischen Prozessleitsystem/PC, Handheld-Terminal und FMT500-IG
(Zone 0/1/21)-Versionen)
intern extern
+31
-32
4...20 mA
HART
FSK-Modem
Rb min = 250 Ohm
RS 232C
53
