InstallationundInbetriebnahme
6.5. installation des 8200 mit
clamp-anschluss
clamp 1½"
→ Prüfen, ob die Dichtung auf dem Halter sitzt.
→ Halter mit Clamp-Anschluss auf den Clamp der Rohrleitung
installieren.
→ Nur für Clamp 1½"-Ausfühung: Eintauchtiefe von 117 mm
beachten.
→ Clamps gegeneinanderlegen.
→ Beide Clamps mittels Clamp-Klammer befestigen.
→ Sonden in die entsprechenden Löcher einsetzen.

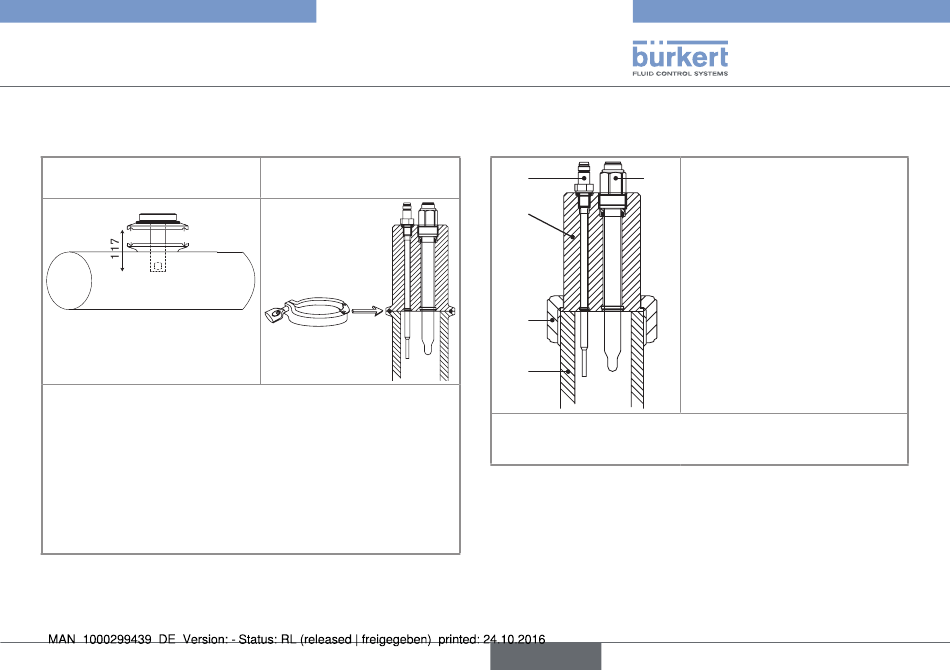

Fig. 4 : Installation des Halters mit Clamp-Anschluss
Typ 8200
clamp 2"
6.6. installation des 8200 mit Prozess-
anschluss für Dn50-gewinde
a b
1
3
2
a. Pt1000-Temperaturfühler
b. Analysesonde
Fig. 5 : Installation des Halters mit Prozessanschluss für DN50-
Gewinde (SMS 1145)
deutsch
→ DN50-Stutzen (nicht von
Bürkert geliefert), kompatibel
mit SMS 1145, auf der Rohr-
leitung installieren.
→ Prüfen, ob eine Dichtung (nicht
von Bürkert geliefert) auf dem
Stutzen 2 sitzt.
→ Halter 1 auf den Stutzen 2
installieren.
→ Überwurfmutter 3 (nicht von
Bürkert geliefert) schrauben.
→ Sonden in die entsprechenden
Löcher des Halters 1 einsetzen.
