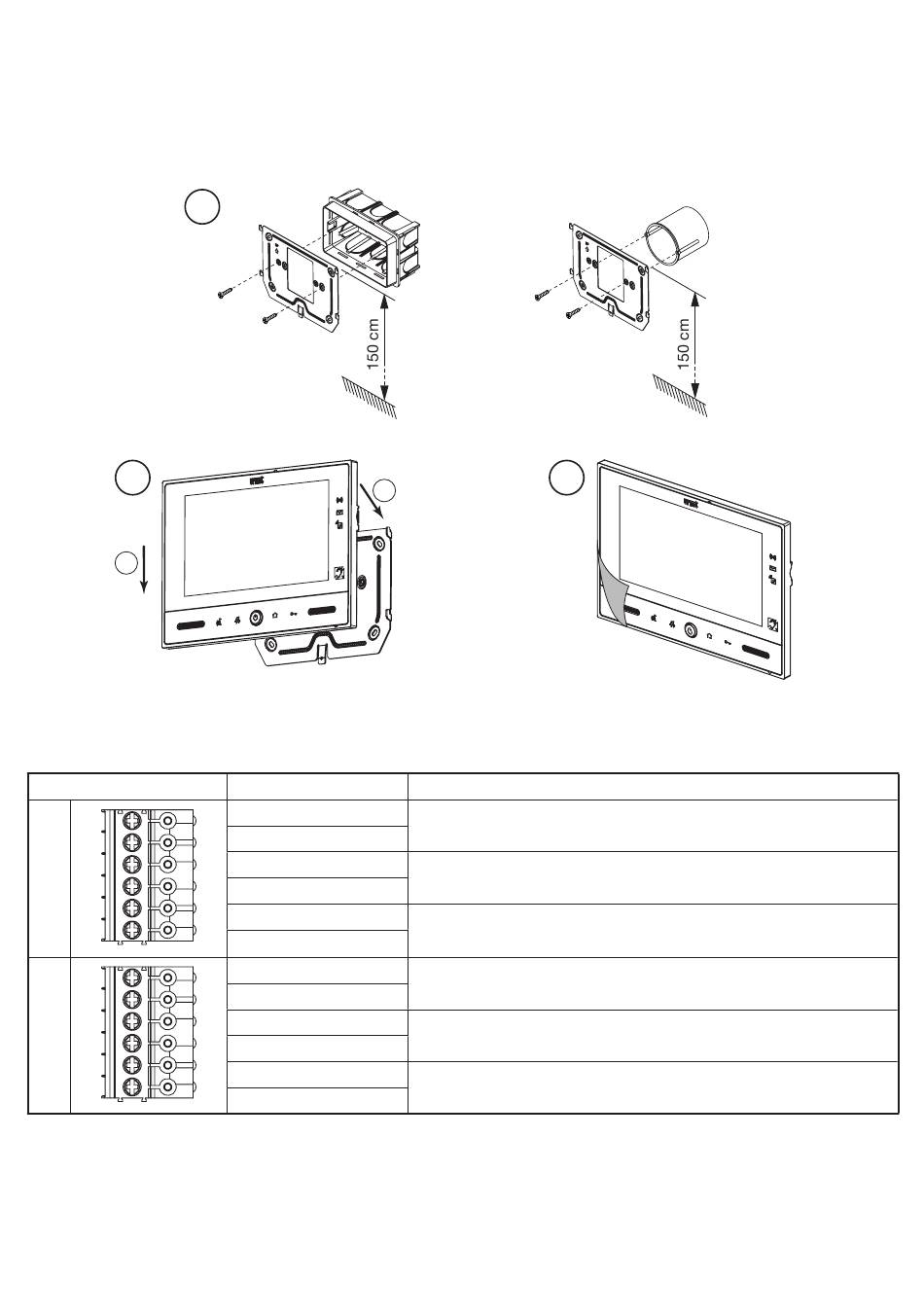

7.2 MODO DE INSTALACIÓN
• Fijar el soporte en la pared utilizando una caja 503 y los tornillos entregados con el equipo, o una caja Ø 60
con tornillos apropiados.
• Programar los interruptores dip y conectar en los tableros de bornes los conductores del sistema.
• Enganchar el videointerfono en el soporte, en los 4 ganchos presentes sobre los lados.
• Retirar la película de protección de la pantalla.
1
n° 2 M3,5 x 19 mm
incluidos
2
2
7.3 DESCRIPCIÓN DE LOS TABLEROS DE BORNES
Tablero de bornes
1
2
DS1723-001A
1
Nombre del borne
LI
Entrada Bus (LINE IN)
LI
LO
Salida Bus (LINE OUT)
LO
LP
24 Vca alimentación local
LP
FC
Llamada al piso
FC
0
Timbre adicional (salida relé 1 – OP5)
C
AL
Entrada sensor de alarma
AL
Caja
503
n° 2 2,9 x 13 mm
de cabeza avellanada
3
Caja
Ø 60 mm
Descripción
