INSTALLATION DE LA PLAQUE DE RUE

9.1

DESCRIPTION DES COMPOSANTS

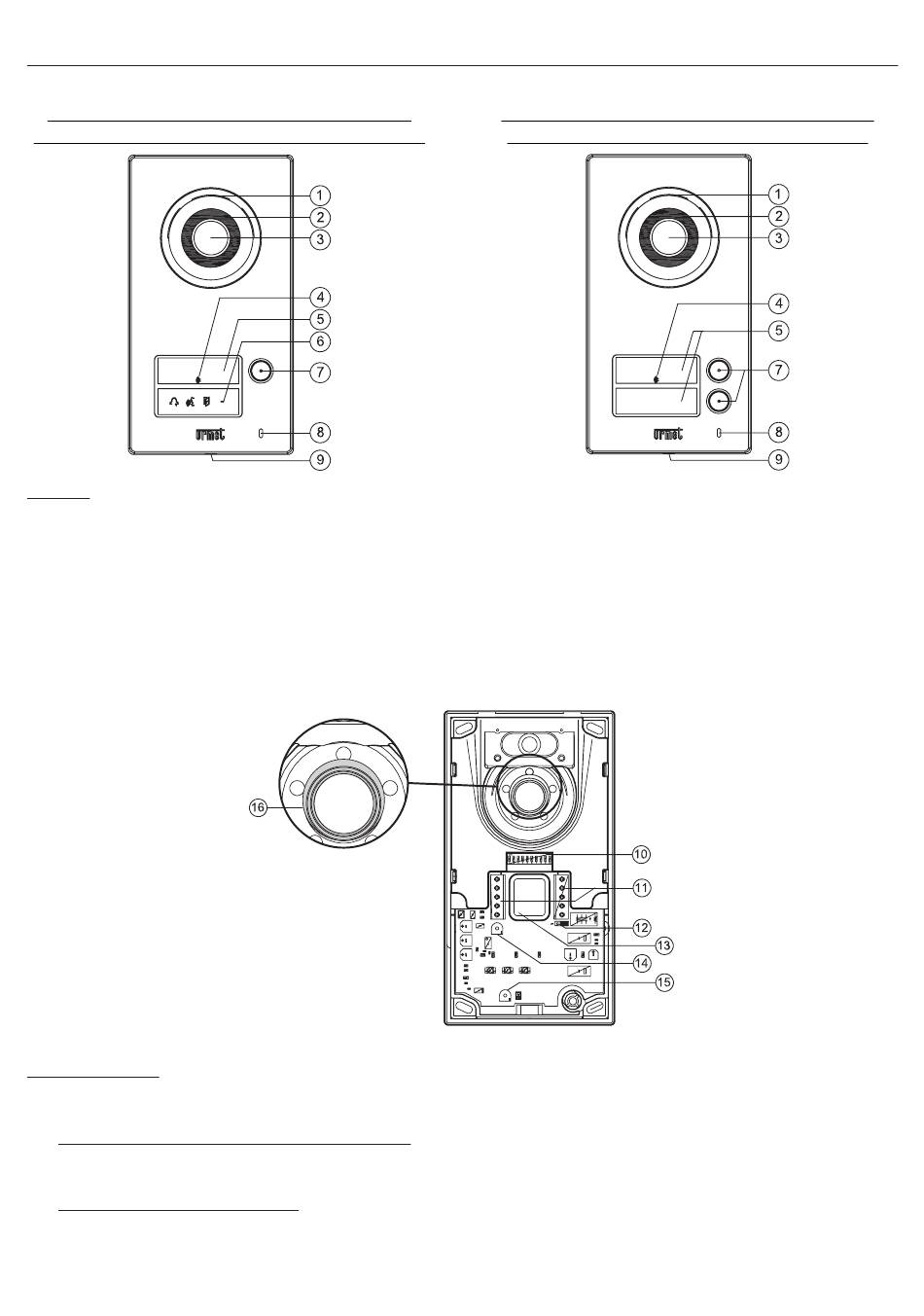

Plaque modèle MIKRA2 avec 1 touche d'appel Plaque modèle MIKRA2 avec 2 touches d'appel
(uniquement dans le kit mono-famille réf. 1723/71) (uniquement dans le kit bi-famille réf. 1723/72)
Façade:
1. Haut-parleur
2. Diode d'éclairage caméra
3. Caméra
4. Lecteur de badge
5. Etiquette(s) de nom
6. Diodes de signalisation pour la fonction signalisation
7. Bouton(s) d'appel
8. Microphone
9. Vis de fermeture façade
Partie intérieure :
10. Commutateurs de confi guration
11. Borniers
12. Ne pas modifi er la position de ce cavalier !
13. Orifi ce pour le passage des câbles
14. Sélecteur de réglage du niveau phonique du haut-parleur
15. Ne pas tourner ce sélecteur !
16. Joint antirefl et
