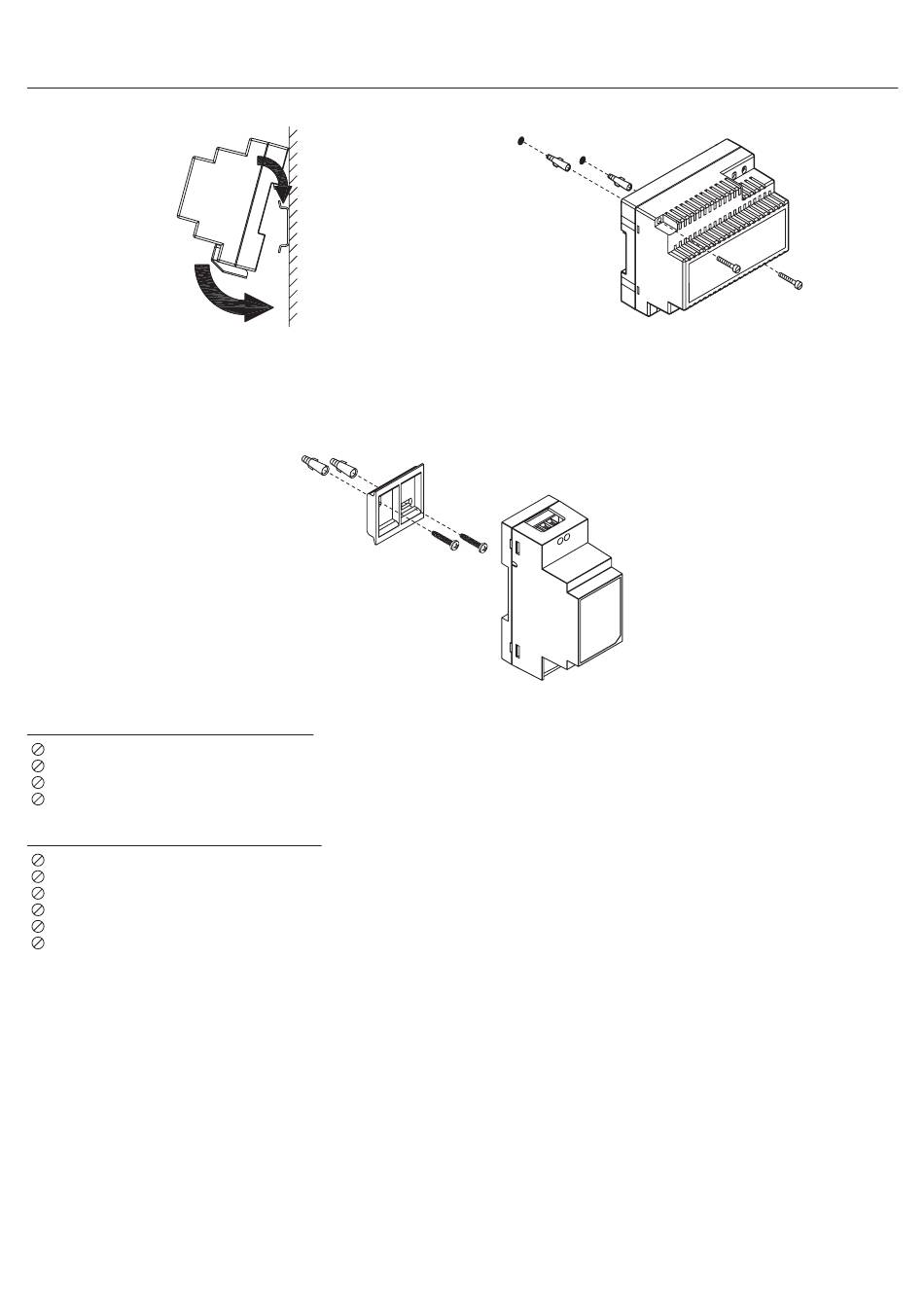

8 INSTALACIÓN DEL ALIMENTADOR DEL SISTEMA Y DE LA
INDUCTANCIA AUDIO VÍDEO
El alimentador se debe instalar dentro de un tablero eléctrico o de un armario.
Instalación en barra DIN (6 módulos de 18 mm)
El módulo inductancia se puede fi jar en la pared utilizando el soporte entregado con el equipo y se puede fi jar en
barra DIN (2 módulos de 18 mm).
El módulo inductancia se debe instalar en el mismo tablero eléctrico que el alimentador.
8.1.1 Descripción de los bornes
Alimentador del sistema ref. 1723/20
}
0
Entrada tensión de alimentación de red 110-230 Vca
110-230V~
}
+
Salida tensión de alimentación
-
Inductancia audio vídeo ref. 1723/112
}
+
Entrada tensión de alimentación
-
]
LINE1 Línea BUS 1
]
LINE2 Línea BUS 2
76
1
2
Instalación con apoyo de pared
DS1723-001A
