BESCHRIJVING VAN DE KLEMMENBORDEN
Linker klemmenbord
SE-
Negatieve elektrische sluisaandrijving met capacitieve ontlading
SE+
Positieve elektrische sluisaandrijving met capacitieve ontlading
]
PA
Ingang voor elektrische voetgangersvergrendelknop
SP
Sensoringang speciaal voor de functie DEELSTATUS of LETTERBOX-
Rechter klemmenbord
SP
Ingang voor de sensor voor de functie DEURSTATUS of LETTERBOX
]
LINE
Bus-lijn
]
N.O.
Bekrachtiging droog contact deuropener (OP3)
9.4

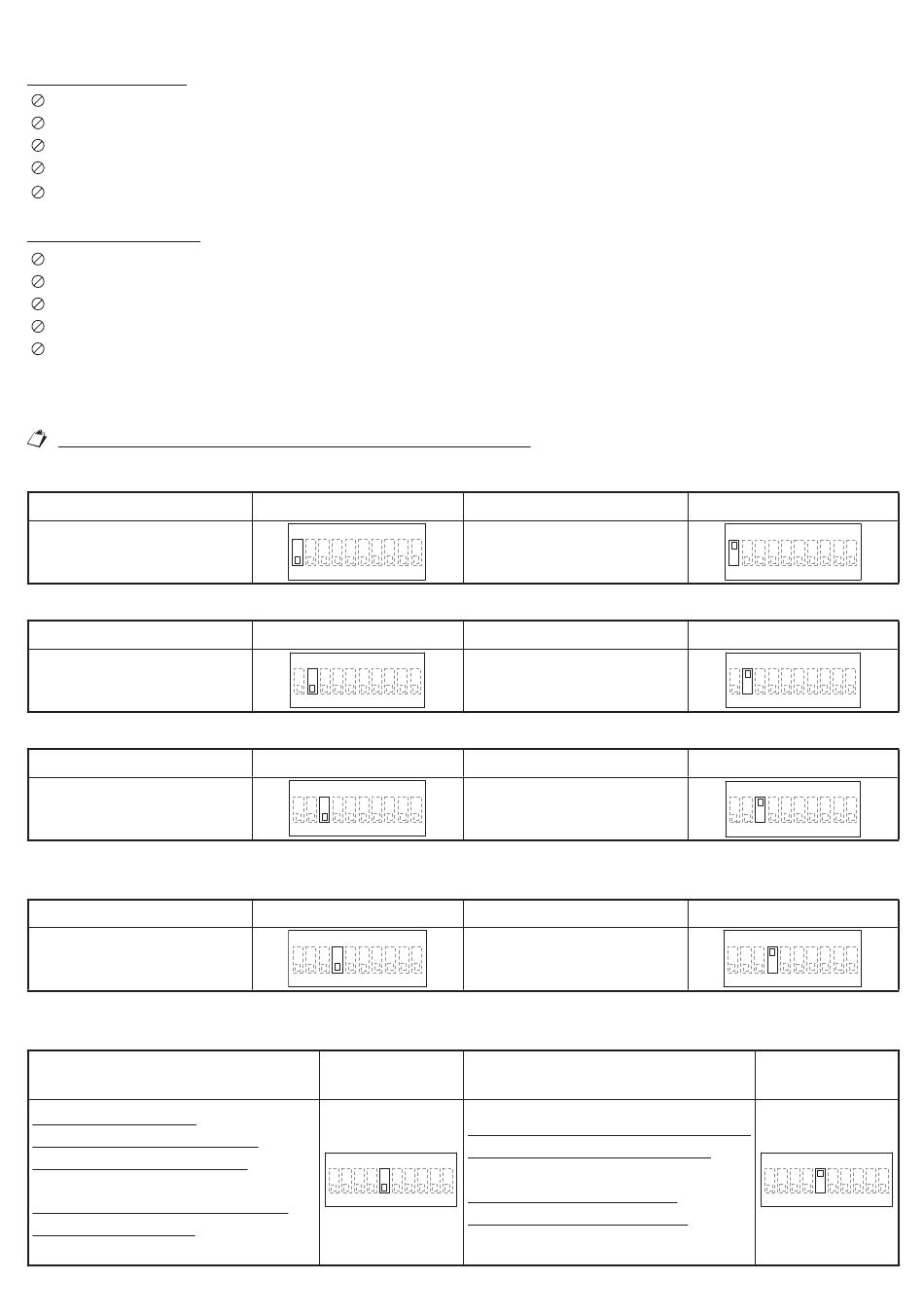

CONFIGURATIE VAN DE DIP-SWITCHES
Het deurplaat heeft 10 dip-switches aan de binnenkant van het paneel.
De dip-switches 6, 9 en 10 mogen niet worden gewijzigd.
9.4.1 Selectie van de functie DEURSTATUS of LETTERBOX (signalering van post in de brievenbus)
Functie DEURSTATUS
geactiveerd
9.4.2 Identifi catienummer van de deurplaat
Deurplaat 1
9.4.3 Inschakeling van de camera-leds tijdens de oproep
Functie uitgeschakeld
9.4.4 Inschakeling van de oproep van woning 0 met beide toetsen op de deurplaat
(functie alleen ter beschikking met de tweewoningenkit nr. 1723/72)
Functie ingeschakeld
9.4.5 Selectie van het type inschakeling van het elektrisch voordeurslot en inrijpoortslot: met
thyristorontsteking of met relais met droge contacten
Inschakeling van het
elektrische voordeurslot met
impulsenthyristorontsteking en
houdstroom (klemmen SE+ en SE-);
Inschakeling inrijpoort met relais
met droge contacten (klemmen
N.O.).
DS1723-001A
Stand dip-switch 1
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 2
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 3
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 4
ON
1
2
3
4
5
6
7
8
9
10
Stand
dip-switch 5
ON
1
2
3
4
5
6
7
8
9
10
Functie LETTERBOX
geactiveerd
Deurplaat 2
Functie ingeschakeld
Functie uitgeschakeld
Inschakeling elektrisch voordeurslot
met relais met droge contacten
(klemmen N.O.);
inschakeling inrijpoort met
impulsenthyristorontsteking en
houdstroom (klemmen SE+ en SE-).
Stand dip-switch 1
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 2
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 3
ON
1
2
3
4
5
6
7
8
9
10
Stand dip-switch 4
ON
1
2
3
4
5
6
7
8
9
10
Stand
dip-switch 5
ON
1
2
3
4
5
6
7
8
9
10
