urmet note 2 modo 1723/72 Installationsanleitung
2-draht-videosprechanlage-kit für ein- und zweifamilienhäuser mit freisprecheinrichtung und 7“-farbbildschirm
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
DS 1723-001A
KIT VIDEOCITOFONICO A 2 FILI MONO E BIFAMILIARE 7" VIVAVOCE A COLORI
ONE- AND TWO-HOUSEHOLD KIT WITH PANEL AND COLOUR 7" HANDS-FREE MONITOR
KIT VIDEO 2 FILS MONO/BI-FAMILLE 7" MAINS-LIBRES COULEUR
KIT VIDEOINTERFÓNICO DE 2 HILOS MONO Y BIFAMILIAR 7" MANOS LIBRES COLOR
2-DRAHT-VIDEOSPRECHANLAGE-KIT FÜR EIN- UND ZWEIFAMILIENHÄUSER
MIT FREISPRECHEINRICHTUNG UND 7"-FARBBILDSCHIRM
KIT TWEEDRAADSE, HANDENVRIJE KLEUREN-VIDEO-INTERCOM VOOR EEN EN
TWEE WONINGEN MET 7" DISPLAY
Sch. / Ref. 1723/71 - 1723/72
IP45
IP45
IK07
IK07
(*)
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
(*)
(*)
Mod.
1723
LBT 20298
(*)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für urmet note 2 modo 1723/72
Inhaltszusammenfassung für urmet note 2 modo 1723/72
- Seite 1 Mod. 1723 DS 1723-001A LBT 20298 KIT VIDEOCITOFONICO A 2 FILI MONO E BIFAMILIARE 7” VIVAVOCE A COLORI ONE- AND TWO-HOUSEHOLD KIT WITH PANEL AND COLOUR 7” HANDS-FREE MONITOR KIT VIDEO 2 FILS MONO/BI-FAMILLE 7” MAINS-LIBRES COULEUR KIT VIDEOINTERFÓNICO DE 2 HILOS MONO Y BIFAMILIAR 7” MANOS LIBRES COLOR 2-DRAHT-VIDEOSPRECHANLAGE-KIT FÜR EIN- UND ZWEIFAMILIENHÄUSER MIT FREISPRECHEINRICHTUNG UND 7“-FARBBILDSCHIRM KIT TWEEDRAADSE, HANDENVRIJE KLEUREN-VIDEO-INTERCOM VOOR EEN EN...
-
Seite 82: Deutsch
DEUTSCH INHALTSVERZEICHNIS ALLGEMEINE BESCHREIBUNG ........................83 ZUSAMMENSETZUNG DES KITS ........................85 ZUSÄTZLICHE VORRICHTUNGEN ........................ 87 ERSATZTEILE ..............................89 BLOCK-ANSCHLUSSDIAGRAMME ....................... 89 EINFAMILIENHAUSANLAGE ......................... 89 5.1.1 Maximale Abstände zwischen den Geräten ................89 ZWEIFAMILIENHAUSANLAGE ......................90 5.2.1 Maximale Abstände zwischen den Geräten ................90 WICHTIGE HINWEISE FÜR DEN INSTALLATEUR .................. -
Seite 83: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG Die Videosprechanlage-Kits Mod. NOTE2 zeichnen sich durch einfache Installation dank der Verwendung von nur zwei nicht polarisierten Drähten für Verbindung zwischen den Geräten aus. Ihre Modularität gestattet die Implementierung verschiedener Zusatzfunktionen außer den Basisfunktionen des Videosprechanlagensystems und bietet so für alle Ansprüche geeignete Lösungen. Die Merkmale des Systems für Videosprechanlagen sind die Folgenden: System •... - Seite 84 • Rufmelodien: 5 Standard plus 1 vom Benutzer persönlich gestaltbare; • Möglichkeit der Zuordnung verschiedener Melodien je nach Herkunft des Anrufs (vom Tastenfeld, Intercom, Etagenruf, Alarmmeldung); • Ausgestattet mit: – Gesprächsverstärkungsvorrichtung für Hörbehinderte (ILA); – 2 über Relais konfi gurierbare Ausgänge mit spannungsfreien Kontakten zur Aktivierung von Hilfssteuerungen;...
-
Seite 85: Zusammensetzung Des Kits
Si vous souhaitez coller le tag adhèsif sur un tèlèphone, coller d’abord la ferrite puis le tag, afin de protèger le tag des perturbations magnètiques produites par la batterie et le tèlèphone, et amèliorer ainsi la dètection. URMET S.p.A. Area tecnica... - Seite 86 Videosprechanlage Mod. VMODO “Master” (1 im Kit Typ 1723/71, 2 im Kit Typ 1723/72) Halterung für die Wandbefestigung (1 im Kit Typ 1723/71, 2 im Kit Typ 1723/72) Schrauben für die Wandbefestigung (ø 2,0 x 32 mm) (4 im Kit Typ 1723/71, 8 im Kit Typ 1723/72) Dübel für die Wandbefestigung (ø...
-
Seite 87: Zusätzliche Vorrichtungen
ZUSÄTZLICHE VORRICHTUNGEN Max. Anzahl (Bei eventueller Beschreibung Maximalkonfi guration der Anlage) Elektroverriegelung (12 Vca, max. 15 (eine pro Tastenfeld) Taste zur Betätigung der Elektroverriegelung des Eingangs (eine pro Tastenfeld) Relaiskontakte zur Aktivierung des Türöffners der Zufahrt (max. (einer pro Tastenfeld) umschaltbarer Strom 1A @ 30V) Karte Tür offen-Sensor... - Seite 88 Einbau-Kitt für Videosprechanlage 7” mit Karte Freisprechfunktion (max. 4 s mit Kit Typ OP16 1723/60 1723/71, max. 8 s mit Kit Typ 1723/72) Karte Überwachungskameraschnittstelle 1723/69 4 (eine für jede an die OP17 Passive Videovorrichtung BALUN mit 1 Karte Überwachungskameraschnittstelle Kanal 1092/300A angeschlossene Kamera)
-
Seite 89: Ersatzteile
ERSATZTEILE Beschreibung Systemnetzteil Karte 1723/20 Audio-Video-Induktanz Karte 1723/112 Video-Verteiler Karte 1723/55 BLOCK-ANSCHLUSSDIAGRAMME EINFAMILIENHAUSANLAGE Master OP20 OP21 OP22 OP19 Slave OP22 OP19 230 V~ OP22 Slave OP19 230 V~ OP22 Slave OP19 230 V~ 5.1.1 Maximale Abstände zwischen den Geräten Kabeltyp SYT1-3P-AWG20 Telefonschleife Ø... -
Seite 90: Zweifamilienhausanlage
ZWEIFAMILIENHAUSANLAGE OP21 OP20 OP20 230 V~ Master 1 Master 2 OP22 OP22 OP19 OP19 OP22 OP22 Slave OP19 Slave OP19 OP22 OP22 OP19 OP19 Slave Slave 230 V~ 230 V~ OP22 OP22 OP19 OP19 Slave Slave 230 V~ 230 V~ 5.2.1 Maximale Abstände zwischen den Geräten Kabeltyp SYT1-3P-AWG20... -
Seite 91: Wichtige Hinweise Für Den Installateur
WICHTIGE HINWEISE FÜR DEN INSTALLATEUR Von folgenden Anweisungen ist aufmerksam Notiz zu nehmen, da sie wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung der Anlage geben. • Diese Geräte, die Teil des Kits sind, dürfen nur für ihren ausdrücklich vorgegebenen Bestimmungszweck eingesetzt werden. -
Seite 92: Installation Der Videosprechanlage

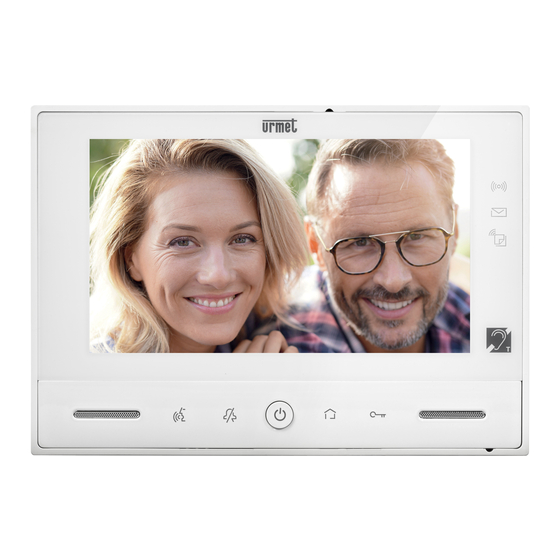

INSTALLATION DER VIDEOSPRECHANLAGE BESCHREIBUNG DER BESTANDTEILE Frontal: 1. Alarmsymbol 2. Symbol der Anzeige von Post im Briefkasten (LETTERBOX-Funktion) 3. Symbol Eingang Audionachrichten POST-IT 4. 7“-Display 5. Symbol, das angibt, dass die Videosprechanlage mit der Gesprächsverstärkungsvorrichtung für Hörbehinderte (ILA) ausgestattet ist 6. -
Seite 93: Installation
INSTALLATION • Die Anbauhalterung mit einer Einbaudose 503 und den beiliegenden Schrauben oder einer Runddose Ø 60 mm und entsprechenden Schrauben an der Wand befestigen. • Die Dip-Switches programmieren und die Leiter der Anlage an die Klemmenleisten anschließen. • Die Videosprechanlage an der Anbauhalterung auf den 4 Haken an den Seiten befestigen. •... -
Seite 94: Beschreibung Des Verbinders Für Die Externe Kamera / Relais 2 (Op20)
BESCHREIBUNG DES VERBINDERS FÜR DIE EXTERNE KAMERA / RELAIS 2 (OP20) An die “Master”-Videosprechanlage kann die externe Kamera Typ 1092/250A mit dem im Lieferumfang enthaltenen Kabel (B7) angeschlossen werden. Draht- Name des Pins auf dem Drahtfarbe Beschreibung Verbinder Blau Treppenlicht (Ausgang Relais 2 – OP20) RELAY SPARE Blau Treppenlicht (Ausgang Relais 2 –... -
Seite 95: Ruftastenzuordnung Auf Der Videosprechanlage
7.7.1 Ruftastenzuordnung auf der Videosprechanlage Position Dip-Switch 1 Position Dip-Switch 1 DerRuftaste 0 zugeordnete Der Ruftaste 1 zugeordnete Videosprechanlage Videosprechanlage (oben) (unten) 7.7.2 Code der Videoanlage Sollte die Absicht bestehen, “Slave”-Videosprechanlagen zu installieren, muss auf jeder Innenstelle der jeweilige Code mittels Dip-Switch 2 und 3 eingegeben werden. Position Dip-Switch Position Dip-Switch Videosprechanlagentyp... -
Seite 96: Installation Des Systemnetzteils Und Der Audio-Video-Induktanz
INSTALLATION DES SYSTEMNETZTEILS UND DER AUDIO-VIDEO- INDUKTANZ Das Netzteil muss im Inneren der Schalttafel oder in einem Schaltschrank installiert werden. Installation auf DIN-Schiene (6 Module mit 18 mm) Aufputz-Installation Das Modul der Induktanz kann mit der im Lieferumfang enthaltenen Halterung oder auf der DIN-Schiene befestigt werden (2 Module zu 18 mm). -
Seite 97: Installation Des Tastenfelds
INSTALLATION DES TASTENFELDS BESCHREIBUNG DER BESTANDTEILE Tastenfeld Mod. MIKRA2 mit 1 Ruftaste Tastenfeld Mod. MIKRA2 mit 2 Ruftasten (nur vorhanden im Einfamilienhaus-Kit Typ 1723/71) (nur vorhanden im Zweifamilienhaus-Kit Typ 1723/72) Frontal: 1. Lautsprecher 2. Kamerabeleuchtungs-Led 3. Kamera 4. Transponder-Lesegerät 5. Namensschild/er 6. -
Seite 98: Installation
INSTALLATION • Das Tastenfeld auf der angegebenen Höhe installieren und überprüfen, ob die Person sich im Erfassungsfeld der Kamera befi ndet • Die Drähte an die Klemmenleisten anschließen • Die Namensschilder auf der Fronttafel montieren • Die Programmierungen durchführen • Wenn erforderlich die Lautstärke des Lautsprechers einstellen •... -
Seite 99: Anschlussklemmen
ANSCHLUSSKLEMMEN Linke Klemmenleiste Minuspol Betätigung Elektroverriegelung mit kapazitiver Entladung Pluspol Betätigung Elektroverriegelung mit kapazitiver Entladung Eingang für Taste Elektroverriegelung des Eingangs Eingang des Sensors für die Funktion TÜRSTATUS bzw. LETTERBOX Rechte Klemmenleiste Eingang des Sensors für die Funktion TÜRSTATUS bzw. LETTERBOX LINE Busleitung N.O. -
Seite 100: Einstellung Des Tastenfeldtyps
9.4.6 Einstellung des Tastenfeldtyps Position Dip-Switch 6 Position Dip-Switch 6 Tastenfeld für Tastenfeld für Einfamilienhäuser Zweifamilienhäuser 9.4.7 Einstellung der Aktivierungsdauer der Elektroverriegelung mit kapazitiver Entladung Position Dip-Switch 7-8 Position Dip-Switch 7-8 0 Sekunden (Impuls von 3 Sekunden 300 ms) 6 Sekunden 9 Sekunden 9.4.8 Werkseitige Einstellungen Kit für Einfamilienhäuser Typ 1723/71:... -
Seite 101: Zeichenerklärung Symbole
GEFAHR - Für die Sicherheit kritische Komponenten vorhanden Siehe Installationsanleitung des Geräts 12 VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt URMET S.p.A., dass die Funkanlagentypen FARB-VIDEOSPRECHANLAGE-KIT FÜR EIN- UND ZWEIFAMILIENHÄUSER (Typ 1723/71 und 1723/72) der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.urmet.com... -
Seite 122: Schemi Di Collegamento
SCHEMI DI COLLEGAMENTO - WIRING DIAGRAM - SCHÉMAS DE RACCORDEMENT ESQUEMAS DE CONEXIÓN - ANSCHLUSSPLÄNE - BEDRADINGSSCHEMA’S 13.1 COLLEGAMENTO DEL KIT MONOFAMILIARE Sch.1723/71 CON 3 VIDEOCITOFONI IN PARALLELO ONE-HOUSEHOLD KIT CONNECTION REF.1723/71 WITH 3 VIDEO DOOR PHONES IN PARALLEL RACCORDEMENT DU KIT MONO-FAMILLE REF. 1723/71 AVEC 3 MONITEURS EN PARALLELE CONEXIÓN DEL KIT MONOFAMILIAR REF. -
Seite 123: Collegamento Del Kit Bifamiliare Sch.1723/72 Con 3 Videocitofoni In Parallelo Ad Ogni Utenza
13.2 COLLEGAMENTO DEL KIT BIFAMILIARE SCH.1723/72 CON 3 VIDEOCITOFONI IN PARALLELO AD OGNI UTENZA TWO-HOUSEHOLD KIT CONNECTION REF.1723/72 WITH 3 VIDEO DOOR PHONES IN PARALLEL FOR EACH USER RACCORDEMENT DU KIT BI-FAMILLE REF. 1723/72 AVEC 3 MONITEURS EN PARALLELE POUR CHAQUE APPARTEMENT CONEXIÓN DEL KIT BIFAMILIAR REF. -
Seite 124: Legenda Schemi
13.3 LEGENDA SCHEMI - DIAGRAM KEY - LEGENDE DES SCHEMAS - LEYENDAS DE LOS DIAGRAMAS LEGENDE DER PLÄNE - LEGENDE SCHEMA’S Rif. / Ref. Descrizione / Description Sch. / Ref. Réf. / Ref. Description / Descripción Réf. / Ref. Bez. / Ref. Beschreibung / Beschrijving Typ / Nr. - Seite 125 Opzionali / Optional / Options / Opcionales / Optionen / Opties / Line~ / Ligne / Línea~ / Leitung / Lijn~ Linea Serratura elettrica (12Vca Max 15VA) Electric lock (12Vac Max. 15VA) Serrure électrique (12Vca Maxi 15VA) Cerradura eléctrica (12 Vca Máx. 15 VA) Elektroverriegelung (12 Vca, max.
-
Seite 126: Note Legate Agli Schemi
13.4 NOTE LEGATE AGLI SCHEMI NOTES ON DIAGRAMS REMARQUES CONCERNANT LES SCHÉMAS NOTAS REFERIDAS A LOS ESQUEMAS HINWEISE IN VERBINDUNG MIT DEN PLÄNEN OPMERKINGEN OMTRENT DE SCHEMA’S VX.008 (Rev. A) Connettere le apparecchiature ad un fi ltro e a un dispositivo di protezione per la linea d’alimentazione. Connect the devices to a fi...
