9

INSTALLAZIONE DELLA PULSANTIERA

9.1

DESCRIZIONE DEI COMPONENTI

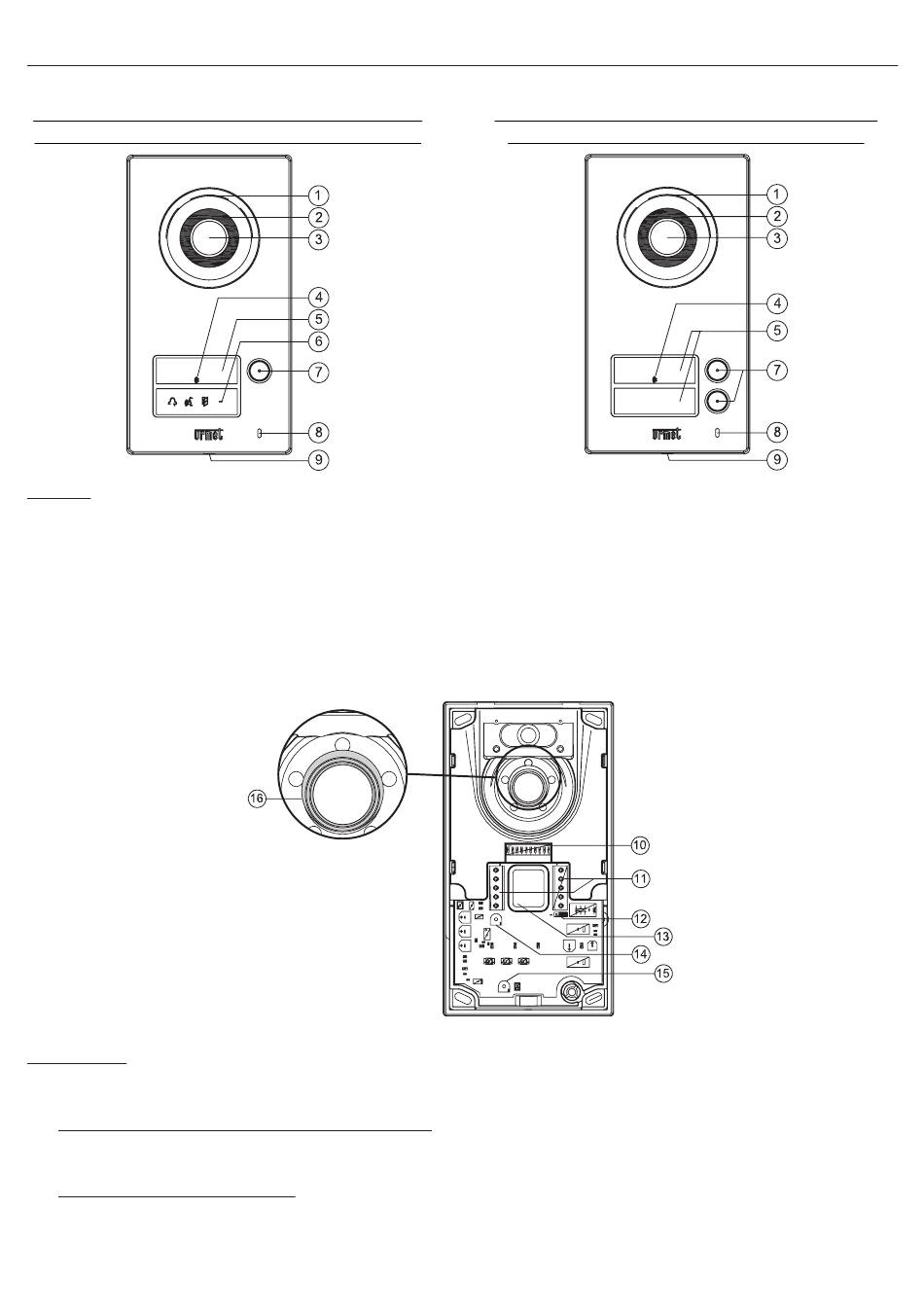

Pulsantiera Mod. MIKRA2 con 1 tasto di chiamata Pulsantiera Mod. MIKRA2 con 2 tasti di chiamata
(presente solo nel kit monofamiliare sch. 1723/71) (presente solo nel kit bifamiliare sch. 1723/72)
Frontale:
1. Altoparlante
2. Led di illuminazione telecamera
3. Telecamera
4. Lettore transponder
5. Cartellino/i portanome
6. Segnalazioni led dedicate alla funzione DDA
7. Pulsante/i di chiamata
8. Microfono
9. Vite chiusura frontale
Parte interna:
10. Dip-switch di confi gurazione
11. Morsettiere
12. Non variare la posizione di questo ponticello!
13. Foro per passaggio cavi
14. Trimmer regolazione livello fonico altoparlante
15. Non ruotare questo trimmer!
16. Guarnizione antirifl esso
DS1723-001A
