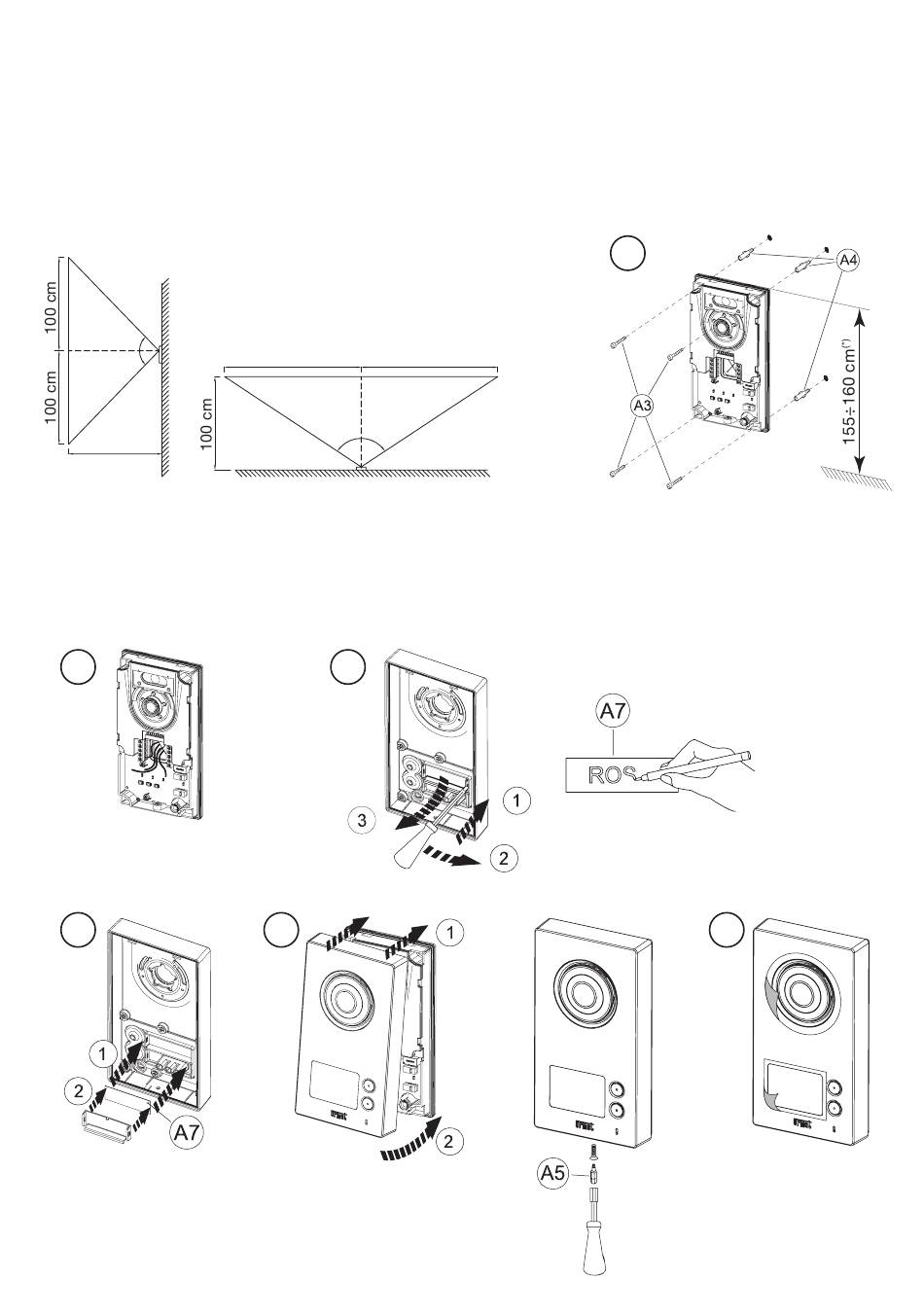

9.2 MODALITÀ DI INSTALLAZIONE
• Installare la pulsantiera all'altezza indicata verifi cando che il soggetto rientri nel campo inquadrato dalla
telecamera
• Collegare i fi li alle morsettiere
• Montare i cartellini portanome sul frontale
• Eseguire le programmazioni
• Se necessario regolare il livello fonico dell'altoparlante
• Chiudere la pulsantiera con la copertura metallica
• Rimuovere le pellicole di protezione
92°
100 cm
Campo di ripresa
verticale
(*) Nel caso di persone con disabilità o specifi che necessità di tipo D1 (con età avanzata) e D2 (con diffi coltà
motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa tra 75
cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-12
- Ambienti residenziali. Impianti adeguati all'utilizzo da parte di persone con disabilità o specifi che necessità.
2
4
18
146 cm 146 cm
113°
Campo di ripresa
orizzontale
3
5
1
6
DS1723-001A
