7.4

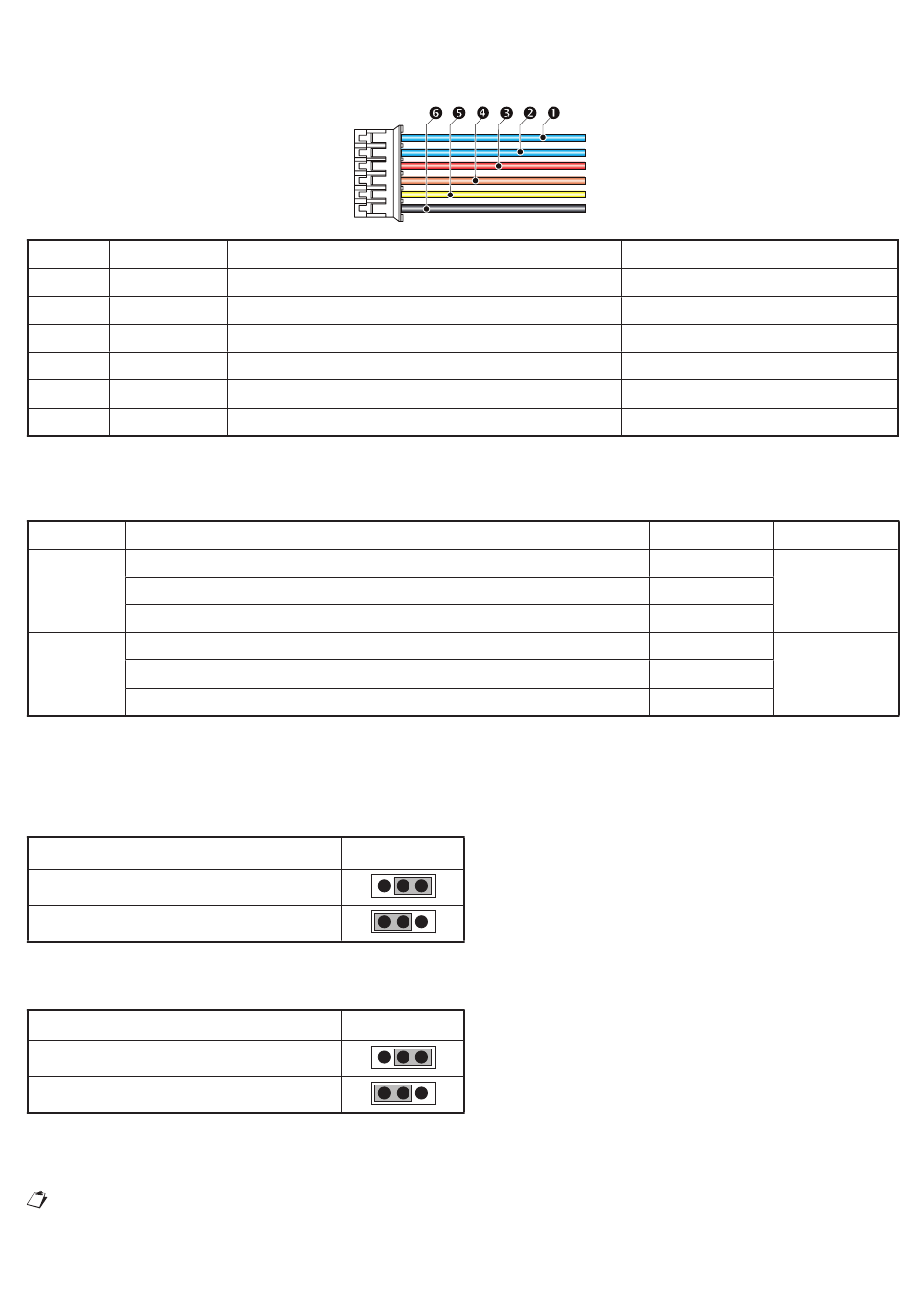

DESCRIZIONE DEL CONNETTORE PER LA TELECAMERA ESTERNA / RELE' 2 (OP20)

È possibile connettere al videocitofono "Master" la telecamera esterna sch. 1092/250A per mezzo del cavetto
(B7) fornito a corredo.
N. fi lo Colore fi lo
1 Blu
2 Blu
3 Rosso
4 Marrone
5 Giallo
6 Nero
7.5 FUNZIONI E CONFIGURAZIONI RELÈ
Il videocitofono è dotato di due relè programmabili come riportato nella tabella seguente:
Relè
Suoneria supplementare
1 Pulsante Home Automation 1
Allarme sirena
Pulsante Home Automation 2
2 Allarme sirena
Uscita termostato
7.6

CONFIGURAZIONE PONTICELLI (JP1 e JP2)

Sul videocitofono sono presenti due ponticelli:
• JP1: permette di inserire la terminazione di linea. È necessario attivare la terminazione di linea sul videocitofono
collegato alla fi ne di una linea che non riparta con una nuova tratta dai morsetti LINE OUT.
Terminazione inserita (default)
Terminazione non inserita
• JP2: permette di alimentare il videocitofono dalla Linea Bus oppure attraverso un trasformatore locale sch.
1723/22.
Alimentazione da linea Bus (default)
Alimentazione da trasformatore locale
7.7

CONFIGURAZIONE DIP-SWITCH

Il videocitofono ha 8 dip-switch posizionati sul retro del dispositivo.
I dip-switch 5, 7 e 8 non sono usati.
14
Descrizione
Luci scale (uscita relè 2 – OP20)
Luci scale (uscita relè 2 – OP20)
Positivo alimentazione telecamera
Negativo del segnale in uscita dal video balun
Positivo del segnale in uscita dal video balun
Negativo alimentazione telecamera
Funzione possibile
JP1
JP2
Nome del pin sul connettore
RELAY SPARE
RELAY SPARE
CCTV POWER+
CCTV VIDEO-
CCTV VIDEO+
CCTV POWER-
Default Riferimento
✔
✔
OP5
OP20
DS1723-001A
