3.2
Elektrische Installation
Kabel der Schnittstelle

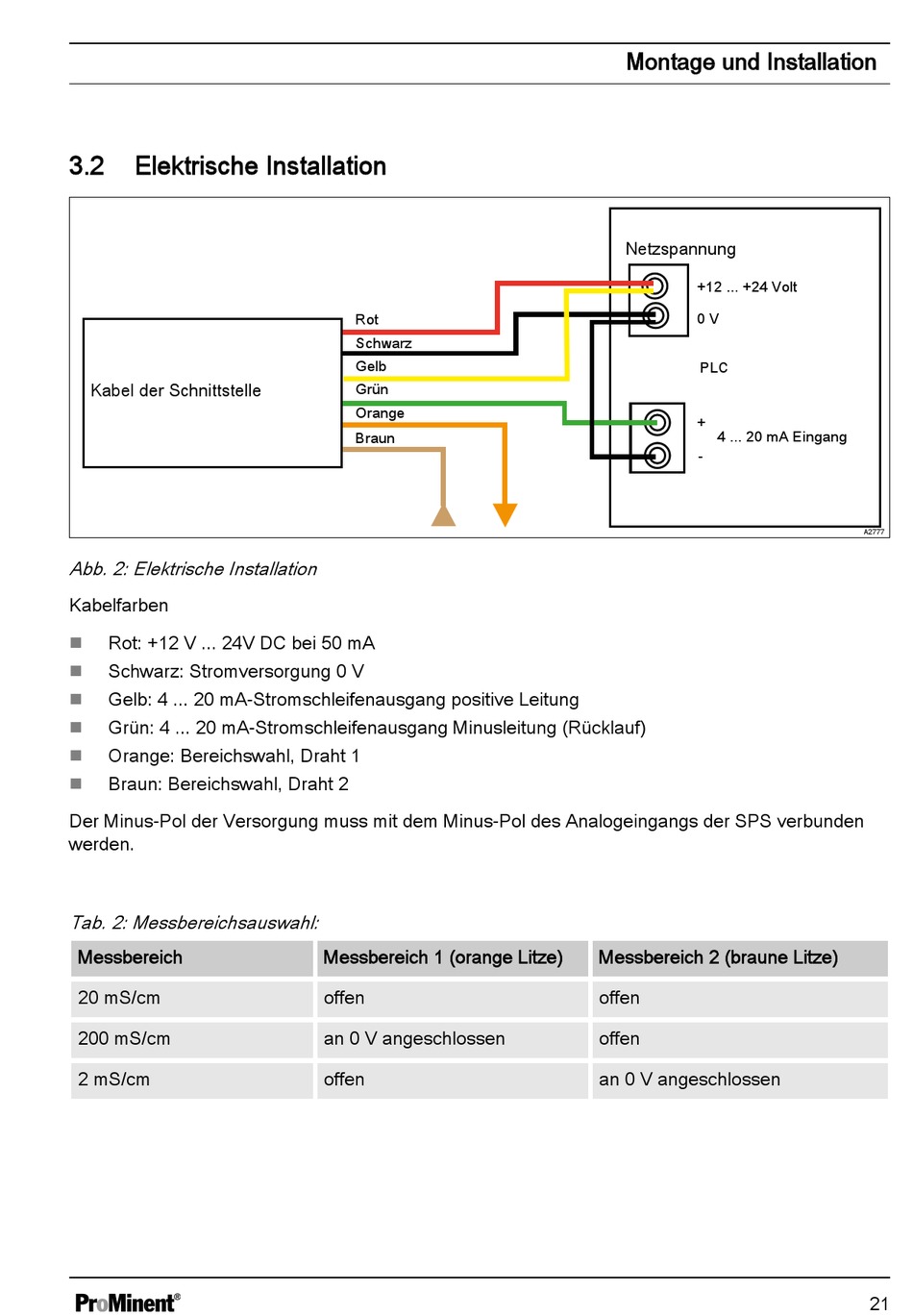

Abb. 2: Elektrische Installation
Kabelfarben
Rot: +12 V ... 24V DC bei 50 mA
n
Schwarz: Stromversorgung 0 V
n
Gelb: 4 ... 20 mA-Stromschleifenausgang positive Leitung
n
Grün: 4 ... 20 mA-Stromschleifenausgang Minusleitung (Rücklauf)
n
Orange: Bereichswahl, Draht 1
n
Braun: Bereichswahl, Draht 2
n
Der Minus-Pol der Versorgung muss mit dem Minus-Pol des Analogeingangs der SPS verbunden
werden.
Tab. 2: Messbereichsauswahl:
Messbereich
20 mS/cm
200 mS/cm
2 mS/cm
Rot
Schwarz
Gelb
Grün
Orange
Braun
Messbereich 1 (orange Litze)
offen
an 0 V angeschlossen
offen
Montage und Installation
Netzspannung
+12 ... +24 Volt
0 V
PLC
+
4 ... 20 mA Eingang
-
Messbereich 2 (braune Litze)
offen
offen
an 0 V angeschlossen
A2777
21
