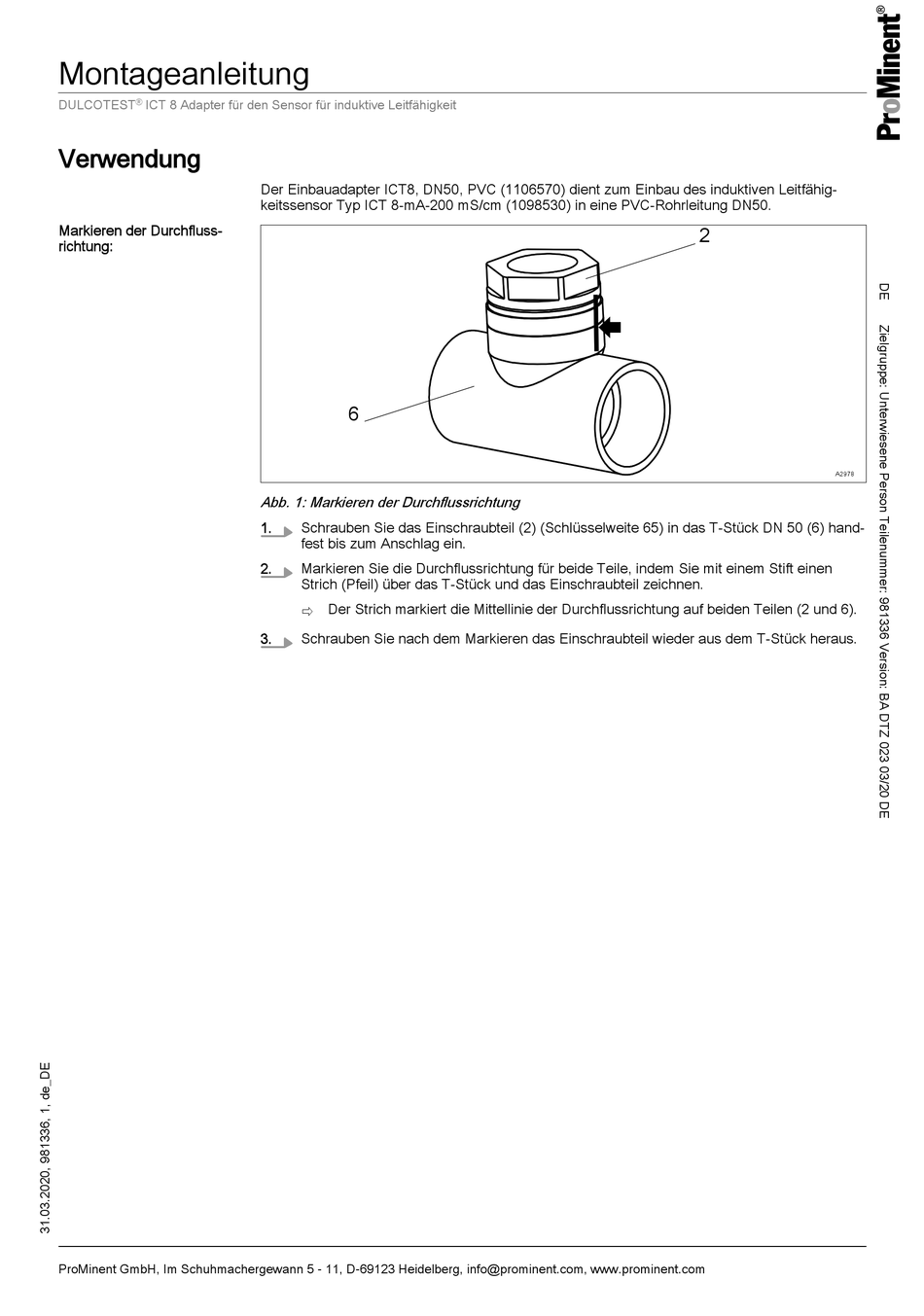

Montageanleitung
DULCOTEST
®
ICT 8 Adapter für den Sensor für induktive Leitfähigkeit
Verwendung
Markieren der Durchfluss‐
richtung:
ProMinent GmbH, Im Schuhmachergewann 5 - 11, D-69123 Heidelberg, info@prominent.com, www.prominent.com
Der Einbauadapter ICT8, DN50, PVC (1106570) dient zum Einbau des induktiven Leitfähig‐
keitssensor Typ ICT 8-mA-200 mS/cm (1098530) in eine PVC-Rohrleitung DN50.
6
Abb. 1: Markieren der Durchflussrichtung
1.
Schrauben Sie das Einschraubteil (2) (Schlüsselweite 65) in das T-Stück DN 50 (6) hand‐
fest bis zum Anschlag ein.
2.
Markieren Sie die Durchflussrichtung für beide Teile, indem Sie mit einem Stift einen
Strich (Pfeil) über das T-Stück und das Einschraubteil zeichnen.
ð Der Strich markiert die Mittellinie der Durchflussrichtung auf beiden Teilen (2 und 6).
3.
Schrauben Sie nach dem Markieren das Einschraubteil wieder aus dem T-Stück heraus.
2
➨
A2978
