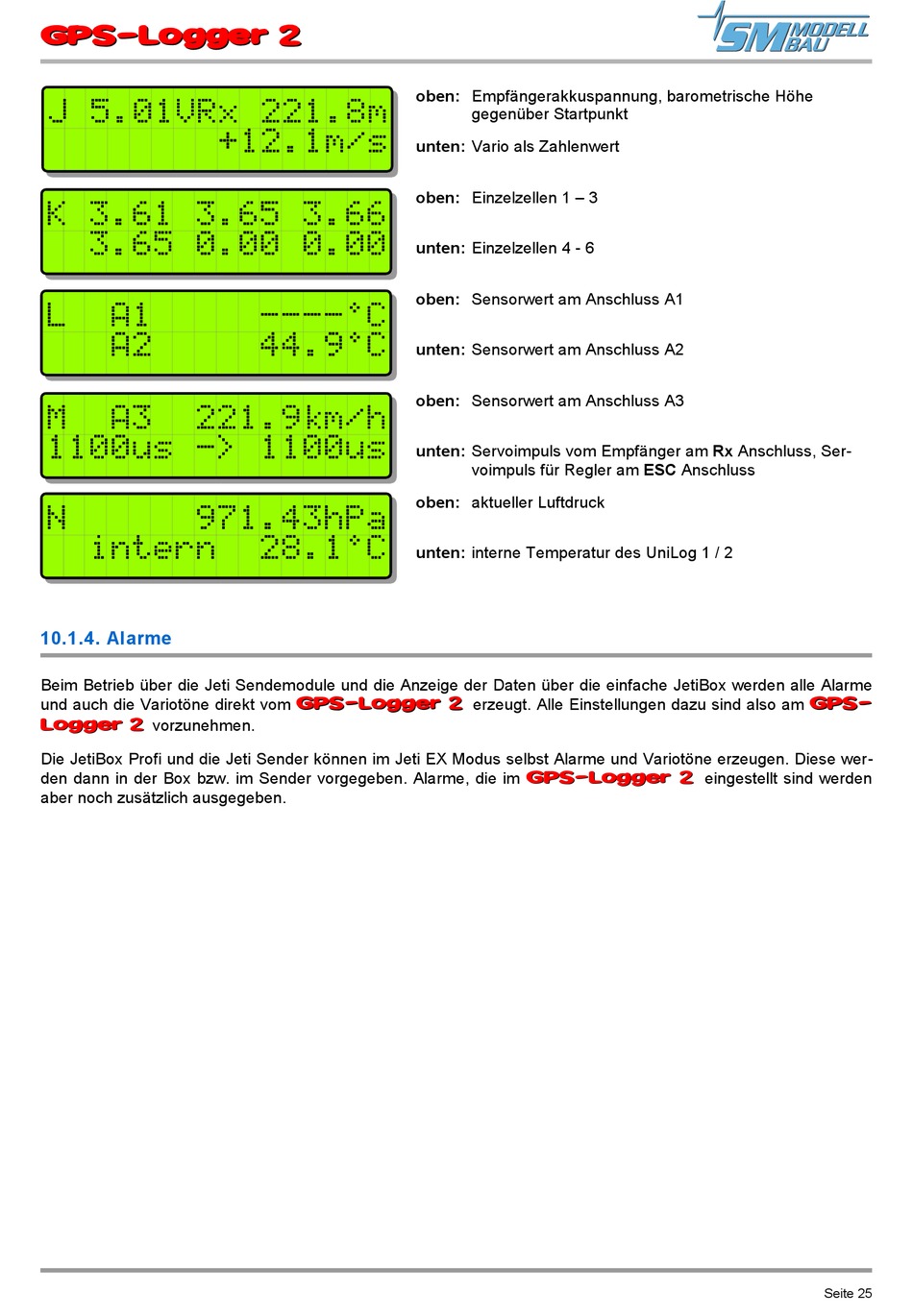

10.1.4. Alarme
Beim Betrieb über die Jeti Sendemodule und die Anzeige der Daten über die einfache JetiBox werden alle Alarme
und auch die Variotöne direkt vom
Logger 2 Logger 2 vorzunehmen.
Die JetiBox Profi und die Jeti Sender können im Jeti EX Modus selbst Alarme und Variotöne erzeugen. Diese wer-
den dann in der Box bzw. im Sender vorgegeben. Alarme, die im
aber noch zusätzlich ausgegeben.
oben: Empfängerakkuspannung, barometrische Höhe
unten: Vario als Zahlenwert
oben: Einzelzellen 1 – 3
unten: Einzelzellen 4 - 6
oben: Sensorwert am Anschluss A1
unten: Sensorwert am Anschluss A2
oben: Sensorwert am Anschluss A3
unten: Servoimpuls vom Empfänger am Rx Anschluss, Ser-
oben: aktueller Luftdruck
unten: interne Temperatur des UniLog 1 / 2
GPS-Logger 2 GPS-Logger 2
gegenüber Startpunkt
voimpuls für Regler am ESC Anschluss
erzeugt. Alle Einstellungen dazu sind also am
GPS-Logger 2 GPS-Logger 2
GPS- GPS-
eingestellt sind werden
