Start Und Stopp Der Aufzeichnung - SM Modellbau GPS-Logger 2 Bedienungsanleitung

GPS-Logger 2
GPS-Logger 2
„Höhe"

Der Alarm ist aktiv, solange die eingestellte Höhe überschritten wird. Gut geeignet, um mit der Schleppmaschine
eine bestimmte Höhe anzufliegen.
„Speed min und max"

Der Alarm ist aktiv, solange die eingestellte Geschwindigkeit über- bzw. unterschritten ist.
„Entfernung min und max"

Der Alarm ist aktiv, solange die eingestellte Entfernung (Luftlinie vom Startpunkt zum GPS) über- bzw. unter-
schritten wird.
„Strecke"

Der Alarm wird aktiviert, wenn die eingestellte zurückgelegte Flugstrecke überschritten wird.
„Rx Spannung"

Zur Überwachung der Empfängerversorgung. Der Alarm ist aktiv, solange die eingestellte Spannungsschwelle
unterschritten wird.

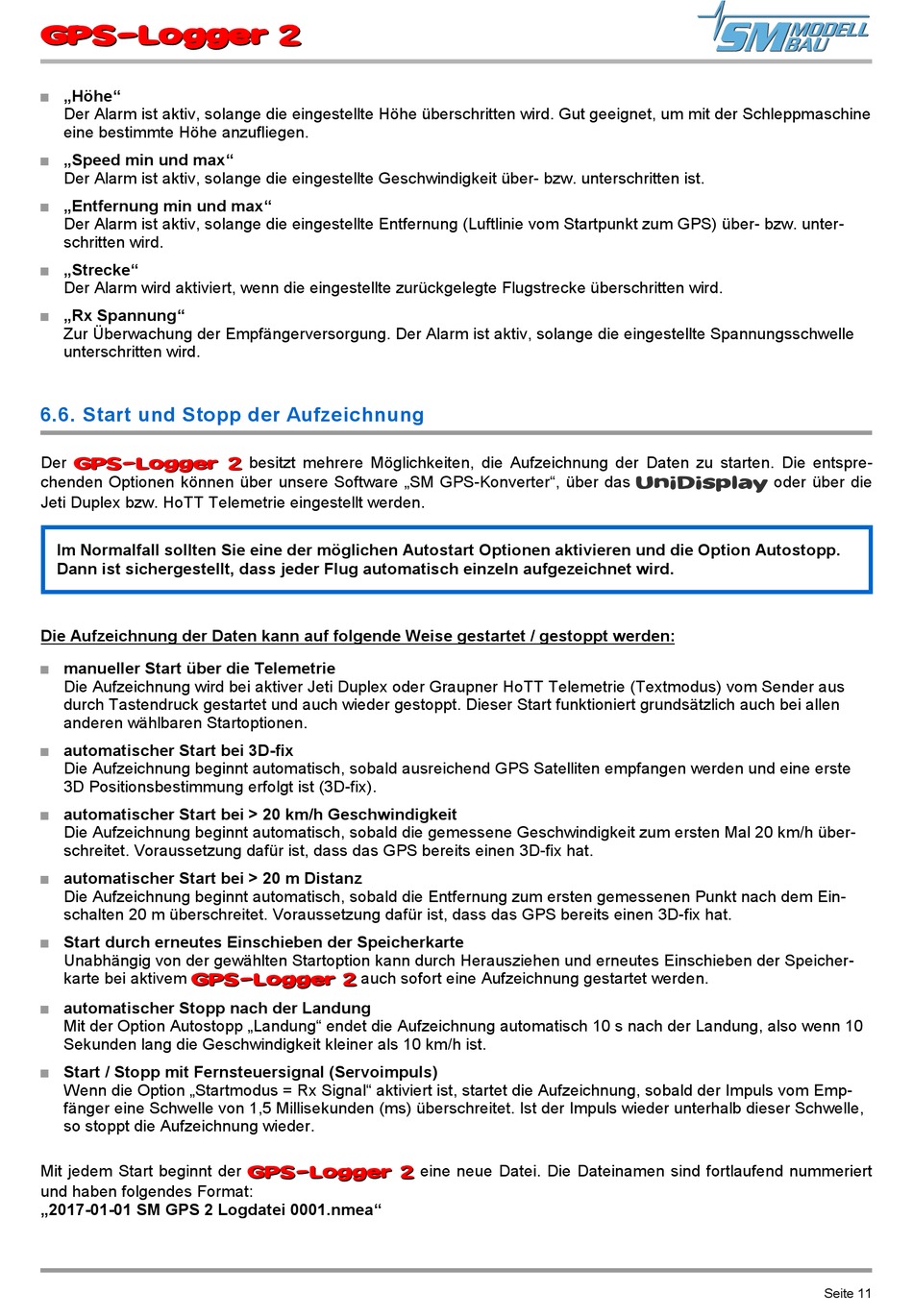

6.6. Start und Stopp der Aufzeichnung

Der
GPS-Logger 2 GPS-Logger 2
chenden Optionen können über unsere Software „SM GPS-Konverter", über das
Jeti Duplex bzw. HoTT Telemetrie eingestellt werden.
Im Normalfall sollten Sie eine der möglichen Autostart Optionen aktivieren und die Option Autostopp.
Dann ist sichergestellt, dass jeder Flug automatisch einzeln aufgezeichnet wird.
Die Aufzeichnung der Daten kann auf folgende Weise gestartet / gestoppt werden:
manueller Start über die Telemetrie

Die Aufzeichnung wird bei aktiver Jeti Duplex oder Graupner HoTT Telemetrie (Textmodus) vom Sender aus
durch Tastendruck gestartet und auch wieder gestoppt. Dieser Start funktioniert grundsätzlich auch bei allen
anderen wählbaren Startoptionen.
automatischer Start bei 3D-fix

Die Aufzeichnung beginnt automatisch, sobald ausreichend GPS Satelliten empfangen werden und eine erste
3D Positionsbestimmung erfolgt ist (3D-fix).
automatischer Start bei > 20 km/h Geschwindigkeit

Die Aufzeichnung beginnt automatisch, sobald die gemessene Geschwindigkeit zum ersten Mal 20 km/h über-
schreitet. Voraussetzung dafür ist, dass das GPS bereits einen 3D-fix hat.
automatischer Start bei > 20 m Distanz

Die Aufzeichnung beginnt automatisch, sobald die Entfernung zum ersten gemessenen Punkt nach dem Ein-
schalten 20 m überschreitet. Voraussetzung dafür ist, dass das GPS bereits einen 3D-fix hat.
Start durch erneutes Einschieben der Speicherkarte

Unabhängig von der gewählten Startoption kann durch Herausziehen und erneutes Einschieben der Speicher-
karte bei aktivem
GPS-Logger 2
GPS-Logger 2
automatischer Stopp nach der Landung

Mit der Option Autostopp „Landung" endet die Aufzeichnung automatisch 10 s nach der Landung, also wenn 10
Sekunden lang die Geschwindigkeit kleiner als 10 km/h ist.
Start / Stopp mit Fernsteuersignal (Servoimpuls)

Wenn die Option „Startmodus = Rx Signal" aktiviert ist, startet die Aufzeichnung, sobald der Impuls vom Emp-
fänger eine Schwelle von 1,5 Millisekunden (ms) überschreitet. Ist der Impuls wieder unterhalb dieser Schwelle,
so stoppt die Aufzeichnung wieder.
Mit jedem Start beginnt der
und haben folgendes Format:
„2017-01-01 SM GPS 2 Logdatei 0001.nmea"
besitzt mehrere Möglichkeiten, die Aufzeichnung der Daten zu starten. Die entspre-
auch sofort eine Aufzeichnung gestartet werden.
eine neue Datei. Die Dateinamen sind fortlaufend nummeriert
GPS-Logger 2
GPS-Logger 2
UniDisplay oder über die
Seite 11
