7. Anschlussbeispiele

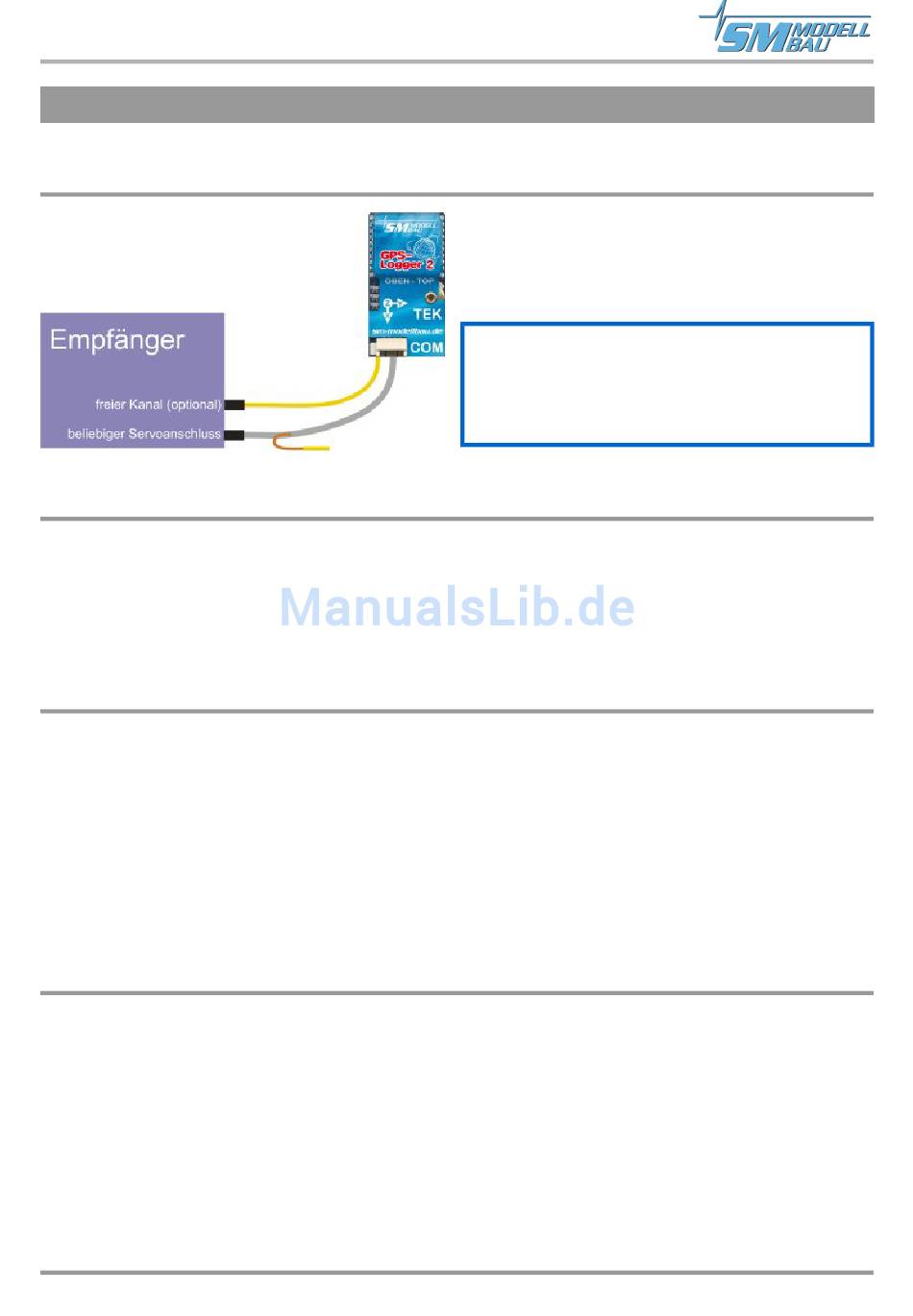

7.1. GPS Logger ohne Telemetrie

7.2. Verwendung des Empfängerkanals
Optional kann mit einem freien Empfängerkanal je nach gewählter Option bei „Rx Steuerung" bzw. „Startmodus"
der
GPS-Logger 2
GPS-Logger 2
ten freien Empfängerkanal und dem einzelnen Stecker am Telemetriekabel des
Wird keine dieser Optionen genutzt, kann der einzelne Empfängeranschluss des
frei bleiben.
7.2.1. Min- und Maxwerte per Empfängerkanal umschalten
Die Option „Rx Steuerung = Min/Live/Max" dient der Umschaltung zwischen der Übertragung von Live-, Min- und
Maxwerten per Telemetrie. Damit kann man auch bei Telemetrien die keine Maxwerte im Sender aufzeichnen nach
dem Flug z.B. die maximal Höhe ablesen.
Am Sender wird für diesen freien Kanal ein 3 Stufen Schalter programmiert, der den Kanal zwischen folgenden
Werten umschalten muss:
- 100 % für die Minimalwerte (Schaltpunkt < 1,3 ms Servoimpulsbreite)
0 % für die Livewerte
+ 100 % für die Maximalwerte (Schaltpunkt > 1,7 ms Servoimpulsbreite)
7.2.2. Startpunkt per Empfängerkanal setzen
Mit der Option „Rx Steuerung = Startpunkt" kann im Flug der Startpunkt und damit der Bezugspunkt für die Ent-
fernung und die Richtung zum Modell neu gesetzt werden. Genutzt wird diese Möglichkeit in erster Linie beim
Betrieb im OnlineContest (OLC), um den Startpunkt auf die Position der Motorabschaltung zu legen. Aus diesem
Grund reagiert diese Funktion auch auf Umschaltung von +100% auf -100% des Empfängersignals. Damit kann der
Motorkanal direkt (evtl. über ein Y-Kabel) zum Setzen des Startpunktes verwendet werden.
Seite 14
ferngesteuert werden. Dazu ist noch eine zweite Verbindung zwischen dem gewünsch-
Das „LINK" Kabel mit den drei Adern und dem blauen
Stecker wird direkt in einen freien Servoanschluss ge-
steckt und versorgt den
Strom.
Da der Logger Telemetriedaten auf der Signallei-
tung sendet, sollte in diesem Fall die Impulslei-
tung am Empfänger entfernt werden. Dazu wird
einfach der Kontakt der orangen Leitung ausge-
pinnt und mit Schrumpfschlauch isoliert.
GPS-Logger 2
GPS-Logger 2
GPS-Logger 2
GPS-Logger 2
nötig.
GPS-Logger 2
GPS-Logger 2
mit
einfach
