SM Modellbau GPS-Logger 2 Bedienungsanleitung Seite 18

GPS-Logger 2
GPS-Logger 2
Seite 18

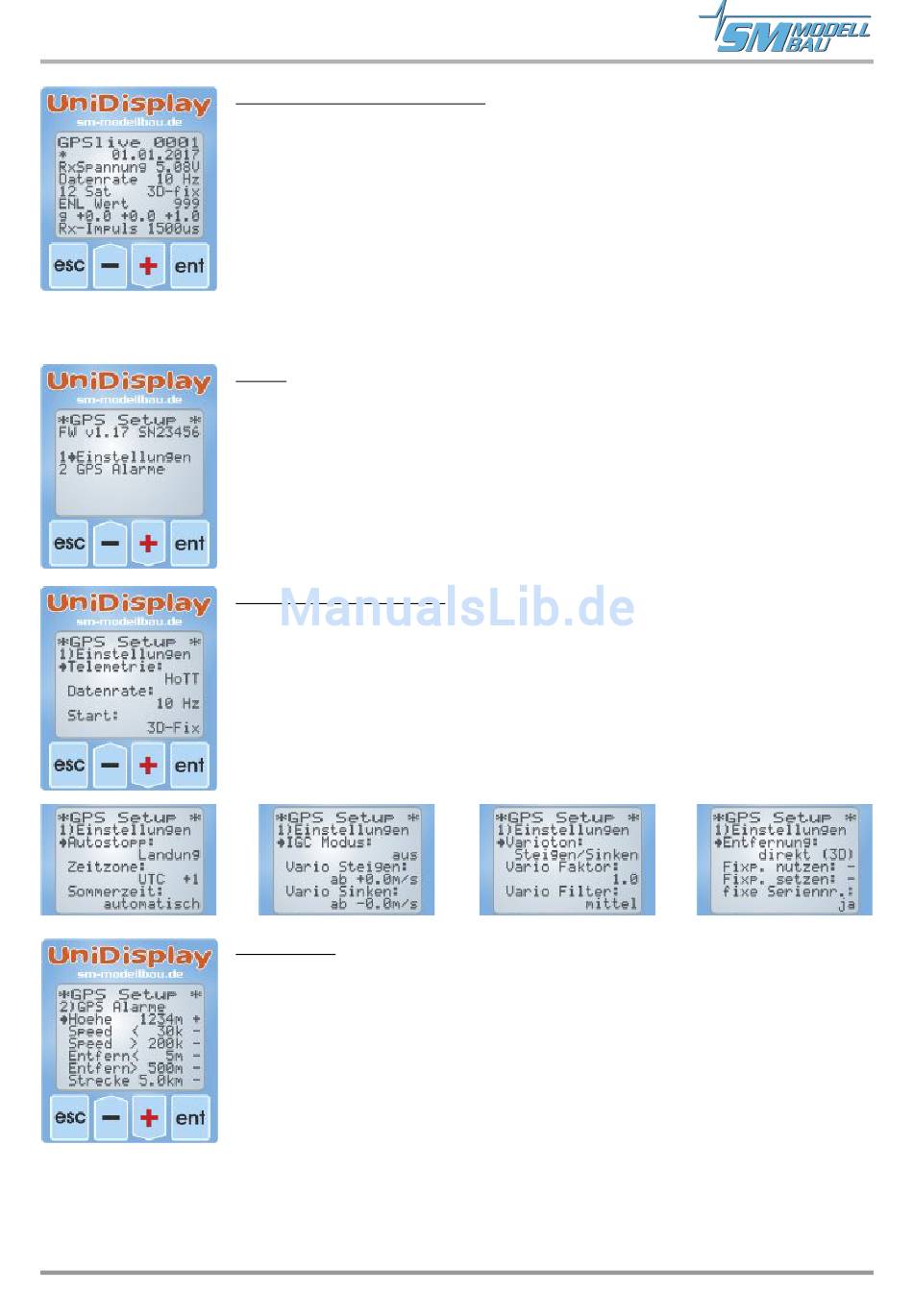

Live Datenanzeige Bildschirm 3:
Mit einem weiteren Druck auf „Enter" wird zum dritten Bildschirm mit weiteren Mess-
daten gewechselt.
„RxSpannung" ist die gemessene Empfängerspannung.
„Datenrate" zeigt die aktuelle Aufzeichnungsgeschwindigkeit.
Danach die aktuelle empfangenen Satelliten und der Status des GPS.
„ENL" ist der Wert vom Motorgeräuschsensor
„g" zeigt die drei Beschleunigungswerte in X / Y / Z Achse
Die letzte Zeile zeigt den am Rx Anschluss gemessenen Servoimpuls.
Setup:
Hier erscheint das Menü für alle Einstellungen des
In der zweiten Zeile wird zusätzlich die Firmwareversion des
die Seriennummer angezeigt.
Mit den „Plus" und „Minus" Tasten können die Menüpunkte ausgewählt, mit „Enter"
kann der entsprechende Punkt ausgewählt werden.
Je nach verwendeter Telemetrie gibt es noch einen Menüpunkt 4 für Telemetrie spezi-
fische Einstellungen.
Einstellungen Bildschirme:
Hier sind die Einstellungen des GPS zusammengefasst.
Mit den „Plus" und „Minus" Tasten können die Menüpunkte ausgewählt, mit „Enter"
kann der entsprechende Punkt ausgewählt werden. Aus dem Pfeil wird dann ein Punkt
und der gewählte Wert kann mit „Plus" und „Minus" verändert werden. Ein Druck auf
„Esc" oder „Enter" speichert die Änderung.
Zu den einzelnen Punkten siehe auch 6.4.
GPS-Alarme:
Die hier einstellbaren Alarme gelten für alle Telemetrie Versionen. Je nach Telemetrie
werden Alarme aber auch direkt am Sender vorgegeben. Bitte beachten Sie dazu die
Hinweise bei den einzelnen Telemetriesystemen.
Wenn der Pfeil links ist und mit „Enter" der entsprechende Menüpunkt aktiviert wird,
kann der Wert des Alarms verändert werden.
Wird mit „Plus" oder „Minus" der Pfeil nach rechts verschoben und mit „Enter" der
Menüpunkt aktiviert, kann mit „Plus" oder „Minus" der entsprechende Alarm aktiviert
(„+") oder deaktiviert werden („-").
.
