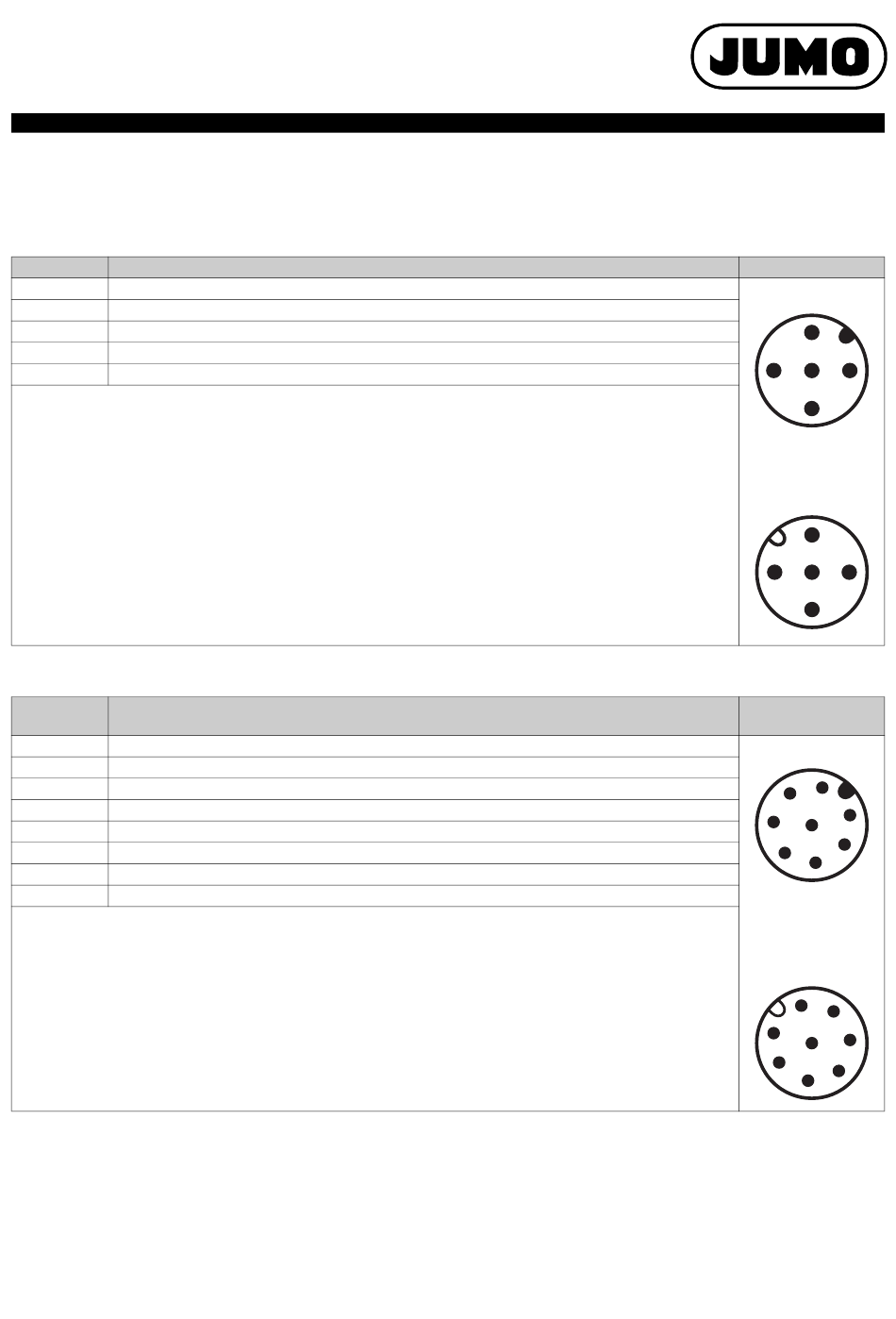

Anschlussplan
Variante mit 5-poligem M12-Steckanschluss A-kodiert
Pin
Potenzial
1
+5 V (Versorgung digiLine-Elektronik)
2
nicht angeschlossen
3
GND
4
RS485 B (RxD/TxD-)
5
RS485 A (RxD/TxD+)
Der Anschluss an der seriellen Schnittstellen eines Mastergerätes mit Schraub- oder Federzugklemmen erfolgt mithilfe
der JUMO digiLine-Geräteanschlussleitung (siehe Zubehör)
Variante mit 8-poligem M12-Steckanschluss A-kodiert
Pin
Potenzial
1
+5 V (wird nur bei Anschluss am PC eingespeist)
2
nicht belegt
3
GND
4
RS485 B (RxD/TxD-)
5
RS485 A (RxD/TxD+)
6
Binäreingang für potenzialfreien Kontakt gegen GND
7
Analogausgang 4 bis 20 mA +
8
Analogausgang 4 bis 20 mA -
Für den Anschluss als 2-Draht-Messumformer mit Einheitssignal (4 bis 20 mA) muss ein Anschlusskabel mit 8-poliger
M12-Kabelbuchse kundenseitig konfektioniert werden.
a
Die Einspeisung von DC 5 V darf ausschließlich beim Anschluss am PC zur Konfiguration mit der JUMO DSM-Software erfolgen und wird vom
USB-RS485 Interface bereitgestellt.
b
Bei 2-Draht-Messumformer-Betrieb wird der Messumformer ausschließlich über die Stromschleife (Pins 7 und 8) versorgt. Beachten Sie die
entsprechenden Anschlussbeispiele. Die Spannungsversorgung der Stromschleife muss galvanisch getrennt sein.
V2.01/DE/00621021
Telefon: +49 661 6003-714
Telefax: +49 661 6003-605
E-Mail:
Internet: www.jumo.net
a
b
b
mail@jumo.net
Typenblatt 202705
Seite 7/17
Symbol
Stecker
2
3
5
1
4
Buchse
2
5
3
1
4
Symbol
Steckanschluss
Stecker
2
3
1
4
8
7
5
6
Buchse
2
3
1
4
8
7
5
6
20270500T10Z000K000
