Anschlussbeispiele
JUMO digiLine-Betrieb

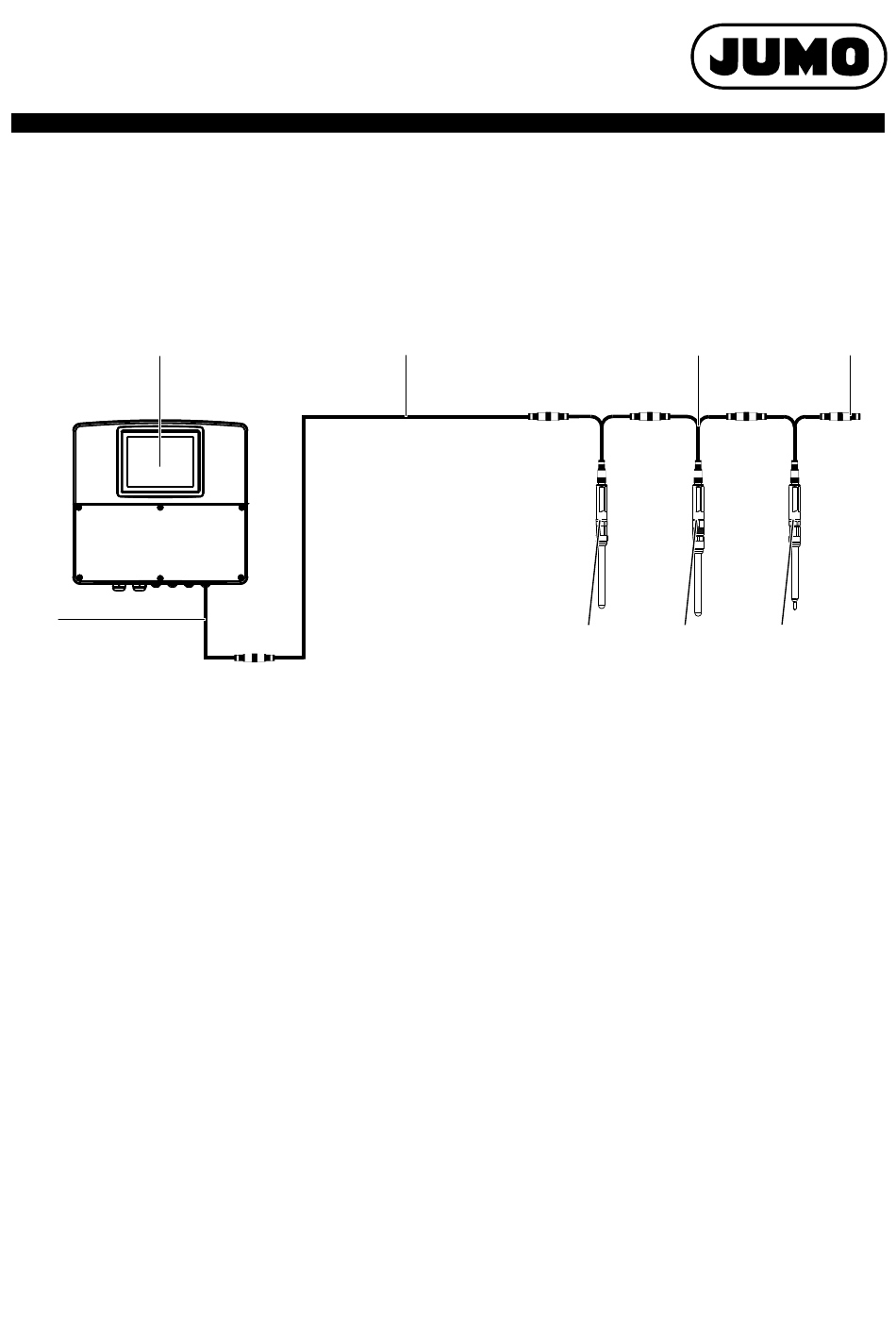

Dargestellt wird das Installationsbeispiel einer Neutralisationsanlage. 3 Sensoren (pH, ORP und Temperatur) mit JUMO digiLine-Elektronik sind
an einem JUMO AQUIS touch S angeschlossen. Mit JUMO Y-Verteilern werden die Anschlüsse der Sensoren mit JUMO digiLine Elektronik ver-
bunden. Für die Montage der Sensoren sind bei JUMO geeignete Armaturen erhältlich.
(1)
(8)
(1) JUMO AQUIS touch S mit RS485-Bus-Terminierung im Gerät
(2) JUMO M12-Verbindungskabel 5-polig und A-kodiert;
die erforderliche Gesamtleitungslänge zwischen Mastergerät und Sensoren kann durch Kombination mehrerer
M12-Verbindungskabel erreicht werden. Bei der Planung der Leitungslängen müssen die Angaben für die Verka-
belungsplanung im Anhang der Betriebsanleitung des JUMO AQUIS touch S/P berücksichtigt werden.
(3) JUMO Y-Verteiler 5-polig mit 2× M12-Kabelbuchsen und 1× M12-Stecker jeweils A-kodiert
(4) JUMO M12-Terminierungsstecker 5-polig zum Busabschluss
(5) JUMO Kompensationsthermometer mit 5-poliger JUMO digiLine-Elektronik
Bestellbeispiel: Kompensationsthermometer 201085/89-1005-21-120 mit
JUMO digiLine-T: 202705/30/86-530
(6) JUMO pH-Sensor mit 5-poliger JUMO digiLine-Elektronik
Bestellbeispiel: pH-Sensor 201021/10/12-04-22-120/000 mit
JUMO digiLine-pH: 202705/10/86-530
(7) JUMO Redox-Sensor mit 5-poliger JUMO digiLine-Elektronik
Bestellbeispiel: Redox-Sensor 201026/10/22-04-22-120 mit
JUMO digiLine-ORP: 202705/20/86-530
(8) JUMO digiLine-Master-Anschlusskabel mit einseitig offenen Aderenden zum Anschluss an Geräte mit Schraub-
oder Federzugklemmen; der Anschluss ist in der Betriebsanleitung des JUMO AQUIS touch S/P beschrieben.
V2.01/DE/00621021
Telefon: +49 661 6003-714
Telefax: +49 661 6003-605
E-Mail:
mail@jumo.net
Internet: www.jumo.net
(2)
Typenblatt 202705
(3)
(7)
(6)
20270500T10Z000K000
Seite 9/17
(4)
(5)
