COMPACT 1.4
8

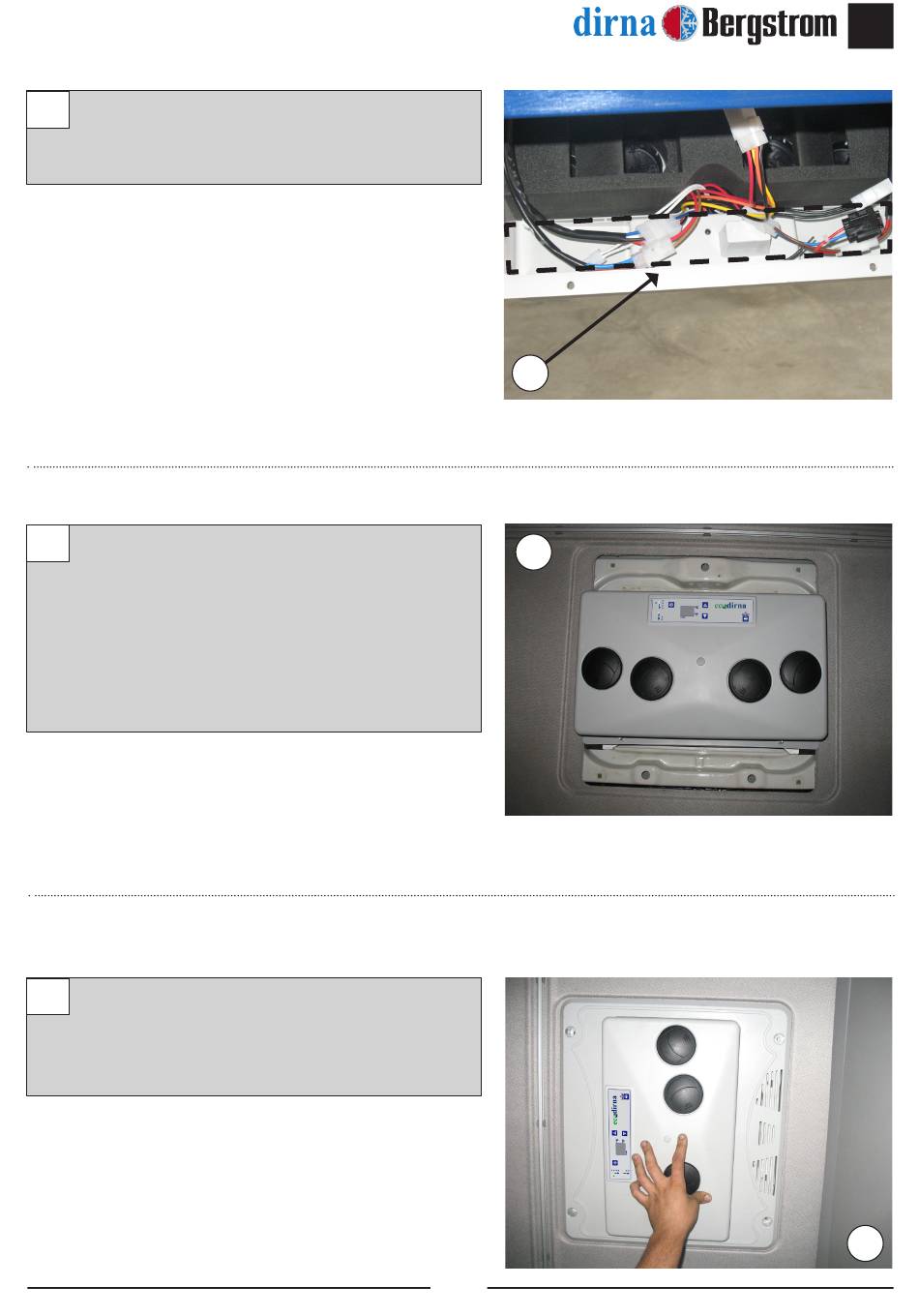

Introducir cableados en el hueco existente (H)
en el frente para no interferir en el ajuste de los
canalizadores con la base del equipo.
9 Presentar conjunto frente sobre los soportes de
fijación (4) arandelas planas de 6 mm), fijándolo
con tuercas (4) M6 autoblocantes, y roscar sin
llegar a apretar.
Importante: Los canalizadores deben hacer
tope contra la goma espuma para evitar
fugas de aire.
10
Presentar consola con tornillos originales y
centrar en el Compact en la posición más idónea
hasta hacer coincidir los tornillos originales en
su ubicación.
H
9
7
ES
®
10
