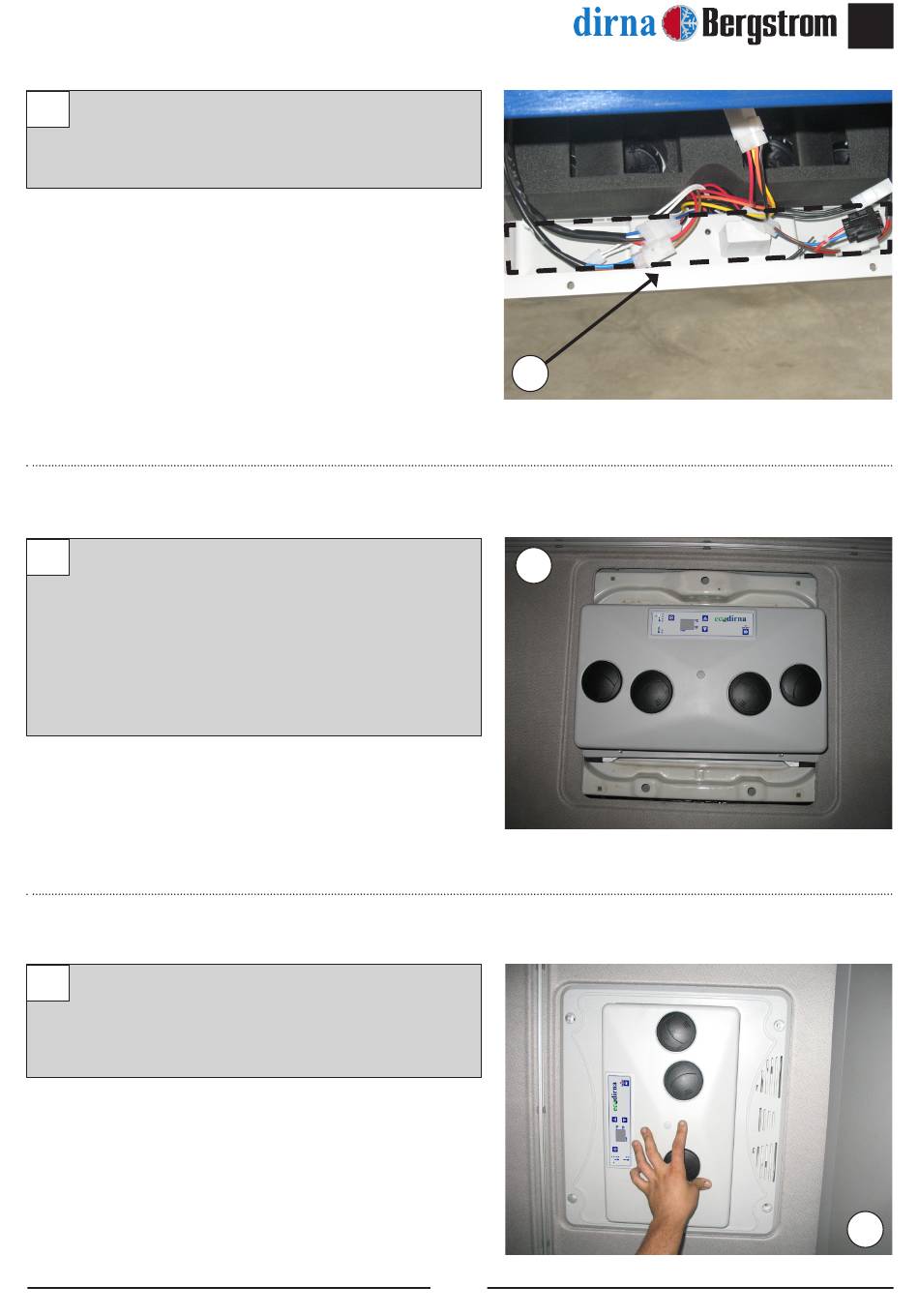

Inserisci cablata del divario (H) sul fronte
di non interferire con l'adeguamento della
canalizzazione per la base del team.
9
collocare l'insieme frontale sui supporti di
fissaggio (4) rondelle piane di 6 mm.), fissandolo
con dadi (4) M6 autobloccanti, e avvitare senza
stringere.
Importante: I canalizzatori devono essere
collocati contro la gommapiuma per evitare
fughe d'aria.
10
Collocare la consolle con viti originali e centrare
nel Compact nella posizione più adeguata
sino a far coincidere le viti originali nella loro
posizione.
