dirna Bergstrom bycool green line compact 1.4 Montageanweisungen Seite 44

COMPACT 1.4
GE ES

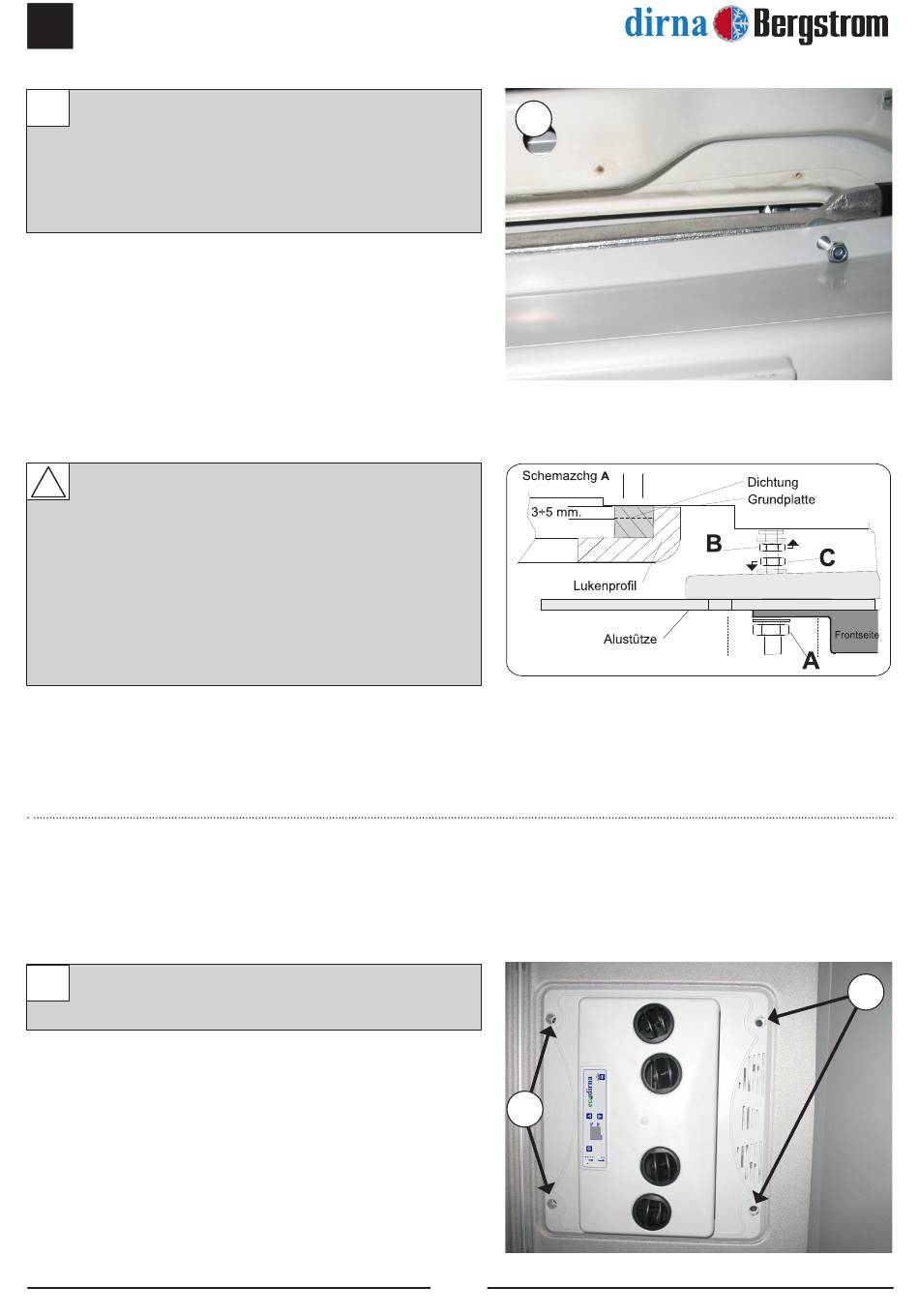

11 Nach diesen Arbeitsgängen Konsole ausbauen
und Muttern (A) anziehen, bis die EPDM-Dichtung
ca. 3-5 mm zusammengedrückt wird. Dann
Muttern des Compact (B) und die oberen Muttern
der Stütrze C anziehen. Schemazeichnung A.
Wichtiger Hinweis:
!
Einsickerungen von Wasser entgegenzuwirken,
Befestigung der Dichtrung auf der Compact-
Grundplatte sicher. - Anzugsmoment 1.3 - 1.8
kg, wie auf Schemazeichnung A dargestellt
Mutter "A" bis zum Dichtungsanzug zwischen 3
und 5 mm anziehen; anschließend Muttern "B"
und "C" anziehen.
12
Konsole mit den Originalschrauben wieder
einbauen.
Um möglichen
44
11
12
®
12
