dirna Bergstrom bycool green line compact 1.4 Montageanweisungen Seite 42

COMPACT 1.4
GE ES

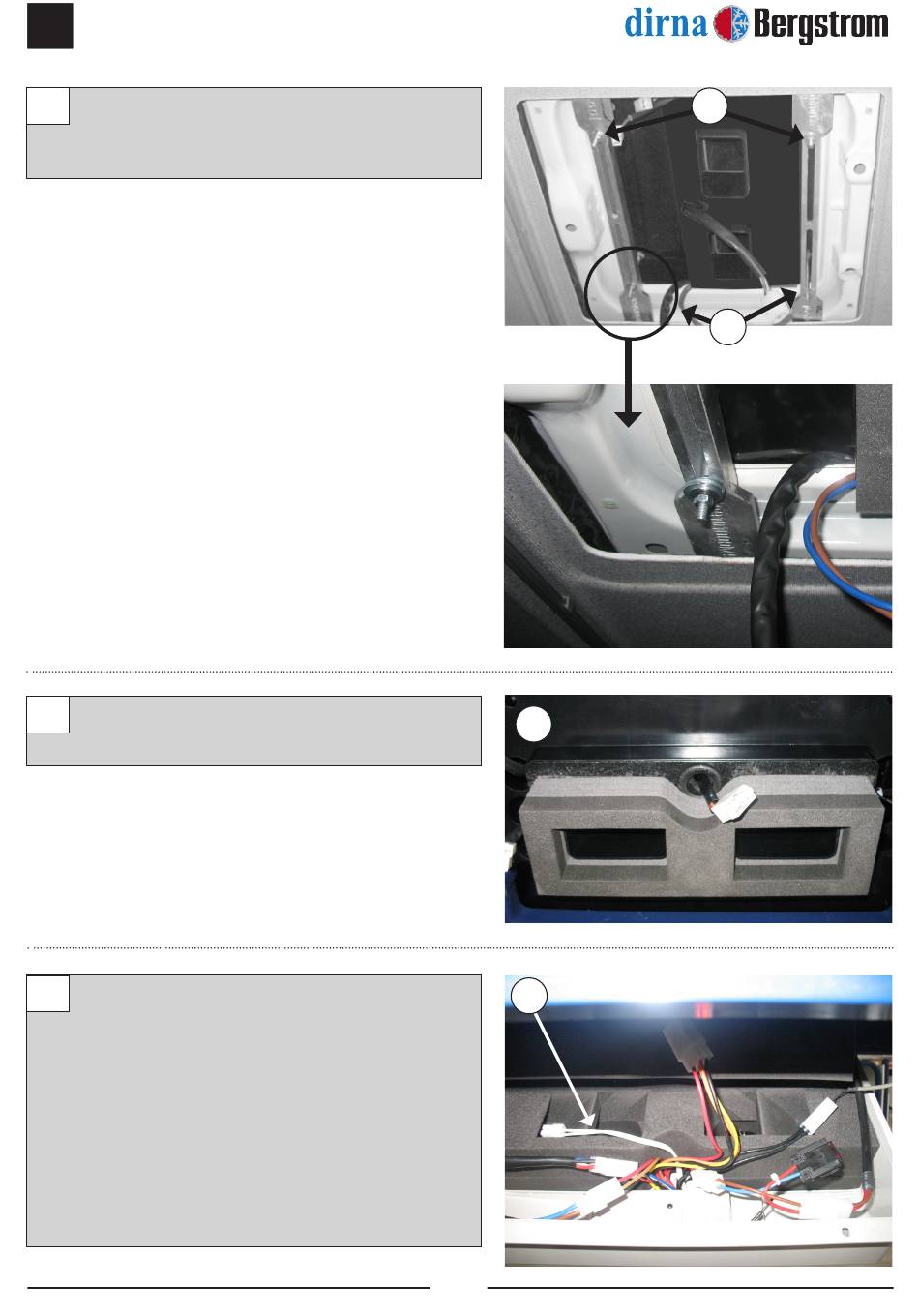

5a (2) Befestigungsstützen auf den Gewindebolzen
zwischen Posterung und Stahlkonstruktion des
Fahrerhauses.
6 Montieren Sie den Schaumgummi Luftkanal mit
dem weichen Teil zur Grundplatte / Basis.
7
Verbinden Sie die zwei 4-fach Steckergäuse und
die zwei 2-fach Steckergehäuse miteinander.
Achten Sie darauf, das immer Kabelfarbe auf
Kabelfarbe ist. Diese Steckergehäuse können
auch nicht vertauscht werden. Verbinden Sie
zusätzlich die Zuleitung (Steckerform „T") mit
der Zuleitung.
Sollte die Elektronik die weissen markierten
Verkabelungen beinhalten, bliebe die Klemme
dieser frei.
6
7
42
5a
5a
®
