COMPACT 1.4
ES
2

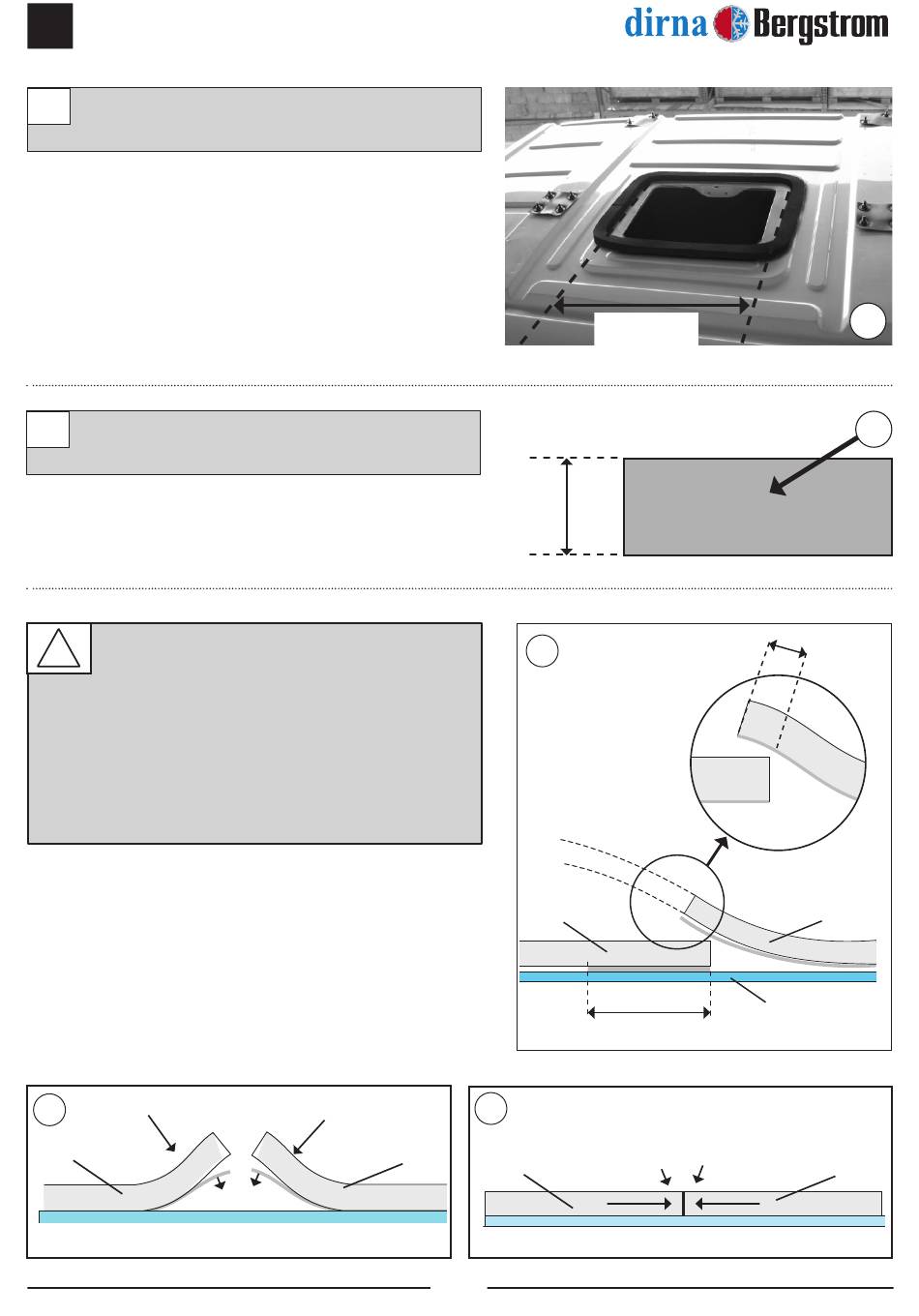

Pegar junta alrededor del corte o del hueco de
escotilla.
2a
Detalle de la colocación de la junta.
COMO CORTAR LA JUNTA EPDM PARA EVITAR
!
FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm
de papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos finales.
B
Junta
Junta
Eliminar
460 mm
mínimo
40 mm
A
Junta
100 mm Aprox. (papel protector)
C
Junta
4
®
2
2a
15 mm
Junta
Techo cabina
Junta
