COMPACT 1.4

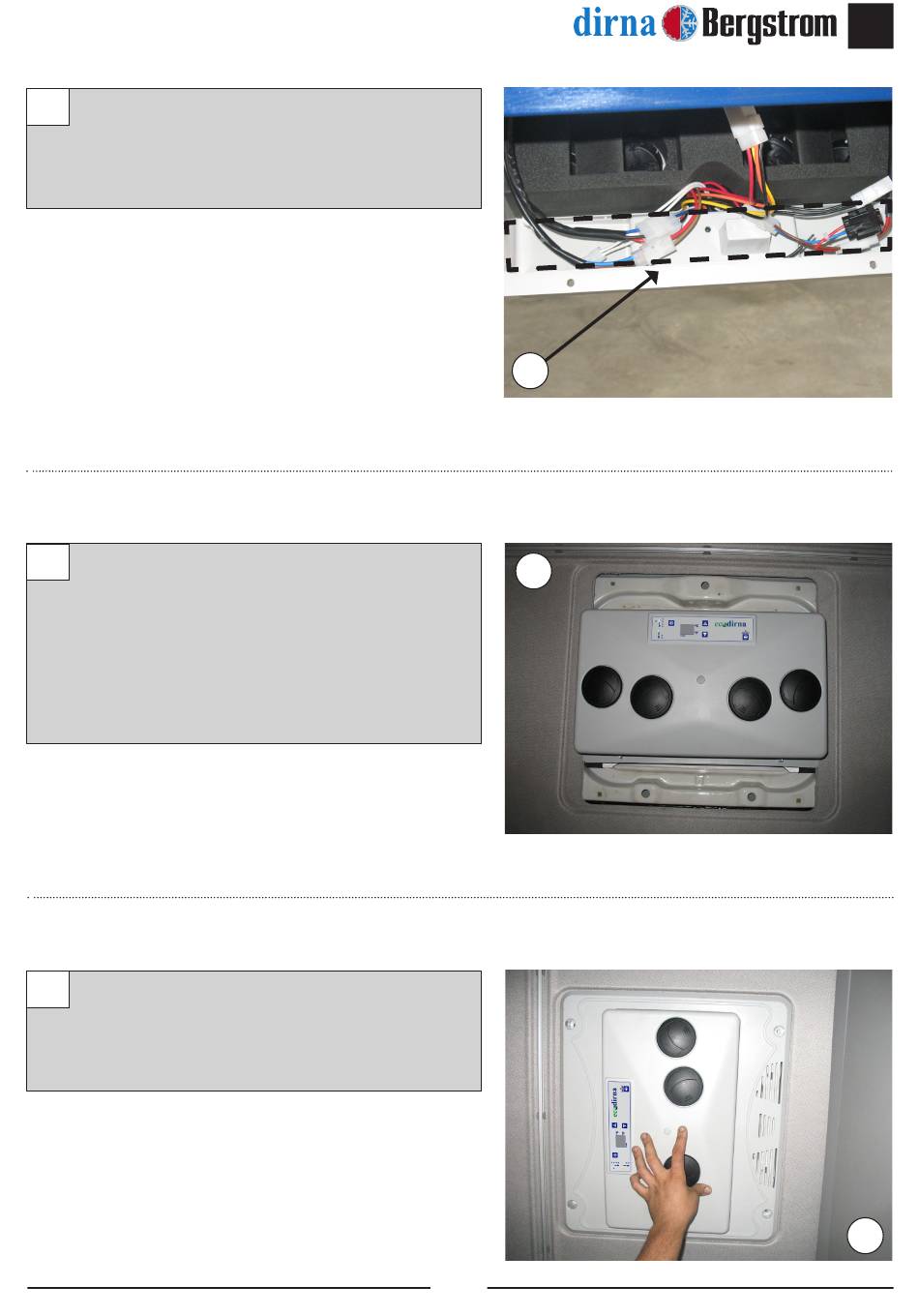

8 Mettre les câblages dans le tru existant (H)
au front pour ne faire pas intérferance aved
le réglement des cannalisateurs et la base
d´équipement.
9
Présenter l'ensemble face sur les supports
de fixation (4) rondelles plates de 6 mm), en
le fixant avec écrous (4) M6 autobloquants, et
visser sans serrer à fond.
Important: Les canalisateurs doivent faire
butée contre la mousse pour éviter les fuites
d'aire.
10
Présenter la console avec vis originales et
centrer sur le Compact dans la meilleure position
pour faire coïncider les vis originales avec leurs
positions.
H
9
31
FR
®
10
