COMPACT 1.4
Attention : ne pas inverser les polarités au moment de connecter l'alimentation à l'équipement. Si cela se
produisait, la commande électronique émettrait des sifflements discontinus. Ne toucher aucune touche du
panneau ou de la commande de l'équipement parce que cela pourrait causer des dommages irréparables.
Si les sifflements sont déclenchés, déconnectez immédiatement l'alimentation de l'équipement et vérifiez la
polarité de la connexion.
Soufflante
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur
AVERTISSEMENT IMPORTANT!
TEMP
Adhésif avec connecteurs
Na
Commande
électronique
Fusible 10 A.
-
+
+
Fusible 25 A.
F
D
C
P
T
prise de vue originale
Compresseur
ºC
ºF
ON/OFF
37

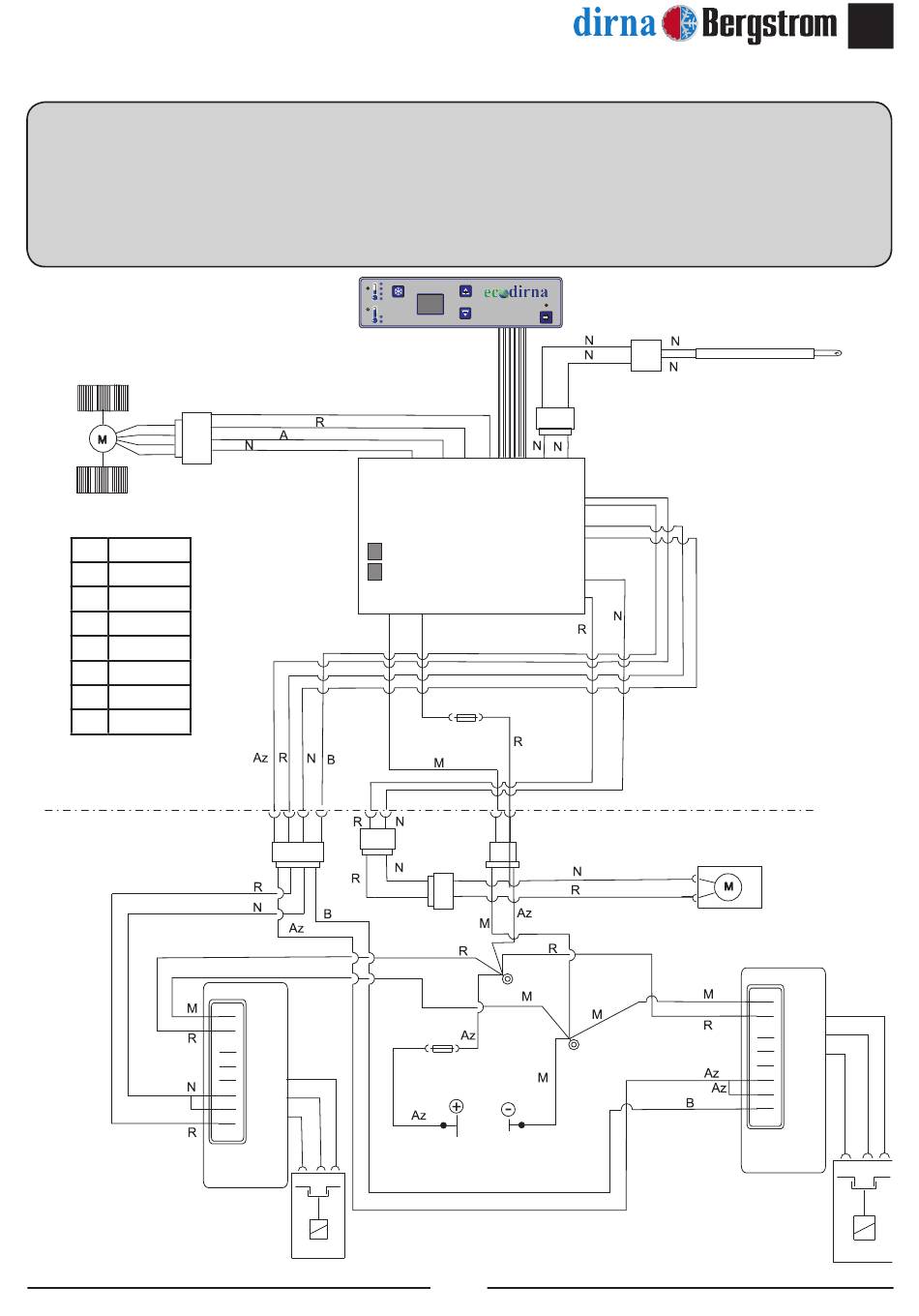

Câblage electrique
Sonde de température
Electroventilateur
Commande
électronique
compresseur
-
+
+
F
D
C
P
T
Compresseur
FR
®
