SE

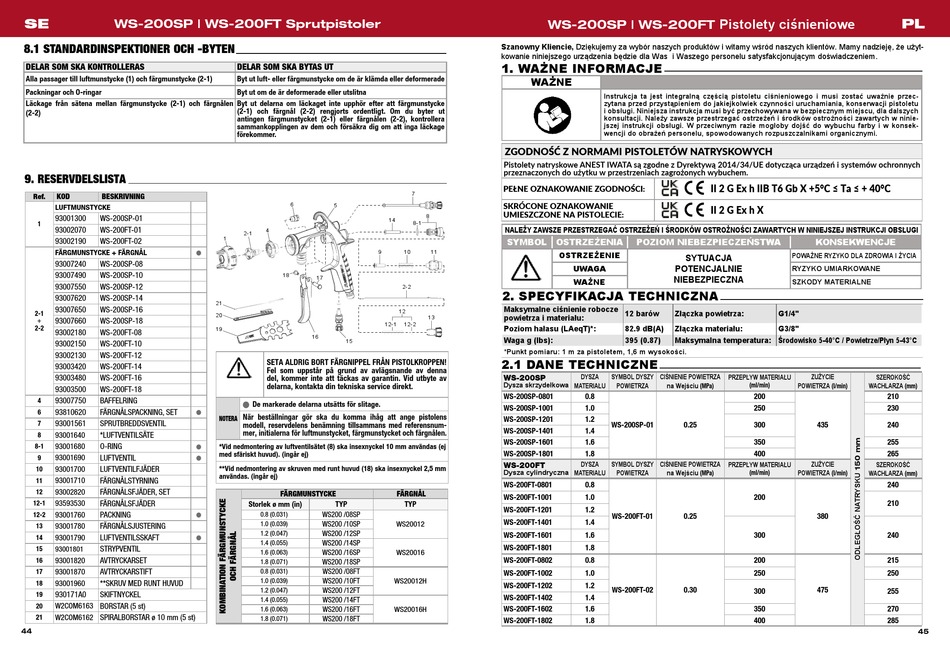

WS-200SP | WS-200FT Sprutpistoler
8.1 STANDARDINSPEKTIONER OCH -BYTEN
DELAR SOM SKA KONTROLLERAS
Alla passager till luftmunstycke (1) och färgmunstycke (2-1)
Packningar och O-ringar
Läckage från sätena mellan färgmunstycke (2-1) och färgnålen
(2-2)
9. RESERVDELSLISTA
KOD
BESKRIVNING
Ref.
LUFTMUNSTYCKE
93001300
WS-200SP-01
1
93002070
WS-200FT-01
93002190
WS-200FT-02
FÄRGMUNSTYCKE + FÄRGNÅL
n
93007240
WS-200SP-08
93007490
WS-200SP-10
93007550
WS-200SP-12
93007620
WS-200SP-14
93007650
WS-200SP-16
2-1
+
93007660
WS-200SP-18
2-2
93002180
WS-200FT-08
93002150
WS-200FT-10
93002130
WS-200FT-12
93003420
WS-200FT-14
93003480
WS-200FT-16
93003500
WS-200FT-18
4
93007750
BAFFELRING
93810620
FÄRGNÅLSPACKNING, SET
6
n
7
93001561
SPRUTBREDDSVENTIL
8
93001640
*LUFTVENTILSÄTE
93001680
O-RING
8-1
n
9
93001690
LUFTVENTIL
n
93001700
LUFTVENTILFJÄDER
10
11
93001710
FÄRGNÅLSTYRNING
12
93002820
FÄRGNÅLSFJÄDER, SET
93593530
FÄRGNÅLSFJÄDER
12-1
12-2
93001760
PACKNING
n
93001780
FÄRGNÅLSJUSTERING
13
14
93001790
LUFTVENTILSSKAFT
n
15
93001801
STRYPVENTIL
93001820
AVTRYCKARSET
16
17
93001870
AVTRYCKARSTIFT
93001960
**SKRUV MED RUNT HUVUD
18
19
930171A0
SKIFTNYCKEL
20
W2COM6163 BORSTAR (5 st)
W2COM6162 SPIRALBORSTAR ø 10 mm (5 st)
21
44
DELAR SOM SKA BYTAS UT
Byt ut luft- eller färgmunstycke om de är klämda eller deformerade
Byt ut om de är deformerade eller utslitna
Byt ut delarna om läckaget inte upphör efter att färgmunstycke
(2-1) och färgnål (2-2) rengjorts ordentligt. Om du byter ut
antingen färgmunstycket (2-1) eller färgnålen (2-2), kontrollera
sammankopplingen av dem och försäkra dig om att inga läckage
förekommer.
6
5
14
4
2-1
1
9
18
17
21
20
12-1
19
16
15
SETA ALDRIG BORT FÄRGNIPPEL FRÅN PISTOLKROPPEN!
Fel som uppstår på grund av avlägsnande av denna
del, kommer inte att täckas av garantin. Vid utbyte av
delarna, kontakta din tekniska service direkt.
De markerade delarna utsätts för slitage.
n
När beställningar gör ska du komma ihåg att ange pistolens
NOTERA
modell, reservdelens benämning tillsammans med referensnum-
mer, initialerna för luftmunstycket, färgmunstycket och färgnålen.
*Vid nedmontering av luftventilsätet (8) ska insexnyckel 10 mm användas (ej
med sfäriskt huvud). (ingår ej)
**Vid nedmontering av skruven med runt huvud (18) ska insexnyckel 2,5 mm
användas. (ingår ej)
FÄRGMUNSTYCKE
Storlek ø mm (in)
TYP
0.8 (0.031)
WS200 /08SP
WS200 /10SP
1.0 (0.039)
1.2 (0.047)
WS200 /12SP
WS200 /14SP
1.4 (0.055)
1.6 (0.063)
WS200 /16SP
WS200 /18SP
1.8 (0.071)
WS200 /08FT
0.8 (0.031)
WS200 /10FT
1.0 (0.039)
WS20012H
WS200 /12FT
1.2 (0.047)
1.4 (0.055)
WS200 /14FT
WS200 /16FT
1.6 (0.063)
WS20016H
1.8 (0.071)
WS200 /18FT
WS-200SP | WS-200FT
Szanowny Kliencie, Dziękujemy za wybór naszych produktów i witamy wśród naszych klientów. Mamy nadzieję, że użyt-
kowanie niniejszego urządzenia będzie dla Was i Waszego personelu satysfakcjonującym doświadczeniem.
1. WAŻNE INFORMACJE
WAŻNE
ZGODNOŚĆ Z NORMAMI PISTOLETÓW NATRYSKOWYCH
Pistolety natryskowe ANEST IWATA są zgodne z Dyrektywą 2014/34/UE dotycząca urządzeń i systemów ochronnych
przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.
PEŁNE OZNAKOWANIE ZGODNOŚCI:
7
SKRÓCONE OZNAKOWANIE
UMIESZCZONE NA PISTOLECIE:
8
8-1
NALEŻY ZAWSZE PRZESTRZEGAĆ OSTRZEŻEŃ I ŚRODKÓW OSTROŻNOŚCI ZAWARTYCH W NINIEJSZEJ INSTRUKCJI OBSŁUGI
SYMBOL OSTRZEŻENIA
10
11
OSTRZEŻENIE
UWAGA
WAŻNE
2-2
2. SPECYFIKACJA TECHNICZNA
Maksymalne ciśnienie robocze
12
powietrza i materiału:
13
12-2
Poziom hałasu (LAeqT)*:
Waga g (lbs):
*Punkt pomiaru: 1 m za pistoletem, 1,6 m wysokości.
2.1 DANE TECHNICZNE
WS-200SP
Dysza skrzydełkowa
MATERIAŁU
WS-200SP-0801
WS-200SP-1001
WS-200SP-1201
WS-200SP-1401
WS-200SP-1601
WS-200SP-1801
WS-200FT
Dysza cylindryczna
MATERIAŁU
WS-200FT-0801
FÄRGNÅL
WS-200FT-1001
TYP
WS-200FT-1201
WS-200FT-1401
WS20012
WS-200FT-1601
WS-200FT-1801
WS20016
WS-200FT-0802
WS-200FT-1002
WS-200FT-1202
WS-200FT-1402
WS-200FT-1602
WS-200FT-1802
Pistolety ciśnieniowe
Instrukcja ta jest integralną częścią pistoletu ciśnieniowego i musi zostać uważnie przec-
zytana przed przystąpieniem do jakiejkolwiek czynności uruchamiania, konserwacji pistoletu
i obsługi. Niniejsza instrukcja musi być przechowywana w bezpiecznym miejscu, dla dalszych
konsultacji. Należy zawsze przestrzegać ostrzeżeń i środków ostrożności zawartych w ninie-
jszej instrukcji obsługi. W przeciwnym razie mogłoby dojść do wybuchu farby i w konsek-
wencji do obrażeń personelu, spowodowanych rozpuszczalnikami organicznymi.
II 2 G Ex h IIB T6 Gb X +5°C ≤ Ta ≤ + 40°C
II 2 G Ex h X
II 2 G Ex h X
II 2 G Ex h X
POZIOM NIEBEZPIECZEŃSTWA
SYTUACJA
POTENCJALNIE
NIEBEZPIECZNA
12 barów
Złączka powietrza:
82.9 dB(A)
Złączka materiału:
395 (0.87)
Maksymalna temperatura: Środowisko 5-40°C / Powietrze/Płyn 5-43°C
DYSZA
SYMBOL DYSZY
CIŚNIENIE POWIETRZA
PRZEPŁYW MATERIAŁU
POWIETRZA
na Wejściu (MPa)
(ml/min)
0.8
200
1.0
250
1.2
WS-200SP-01
0.25
300
1.4
1.6
350
1.8
400
DYSZA
SYMBOL DYSZY
CIŚNIENIE POWIETRZA
PRZEPŁYW MATERIAŁU
POWIETRZA
na Wejściu (MPa)
(ml/min)
0.8
1.0
200
1.2
WS-200FT-01
0.25
1.4
1.6
300
1.8
0.8
200
1.0
250
1.2
WS-200FT-02
0.30
300
1.4
1.6
350
1.8
400
PL
KONSEKWENCJE
POWAŻNE RYZYKO DLA ZDROWIA I ŻYCIA
RYZYKO UMIARKOWANE
SZKODY MATERIALNE
G1/4"
G3/8"
ZUŻYCIE
SZEROKOŚĆ
POWIETRZA (l/min)
WACHLARZA (mm)
210
230
435
240
255
265
ZUŻYCIE
SZEROKOŚĆ
POWIETRZA (l/min)
WACHLARZA (mm)
240
210
380
240
215
250
475
255
270
285
45
