SE WS-200SP | WS-200FT Sprutpistoler
7.1 MANUELL RENGÖRING
FÖRSIKTIGHET
PISTOLENS FÄRGPASSAGER MÅSTE NOGGRANT RENGÖRAS EFTER VARJE ANVÄNDNING. HAR
TVÅKOMPONENTSFÄRG ANVÄNTS ÄR RENGÖRINGEN EXTRA VIKTIG. BRISTFÄLLIG RENGÖRING KAN LEDA
TILL EN FELAKTIG SPRUTBILD.
LÄMNA ALDRIG LUFTMUNSTYCKET (1) I LÖSNINGSMEDEL UNDER EN LÄNGRE TID, INTE ENS VID
RENGÖRINGEN.
ANVÄND ALDRIG METALLBORSTAR FÖR RENGÖRING AV PISTOLEN.
1 FRIGÖR LUFT- OCH FÄRGTRYCK.
LOSSA LUFTMUNSTYCKE OCH FÄRGSLANG FRÅN PISTOLEN. RENGÖR FÄRGPASSAGEN. RENGÖR SEDAN VARJE SEKTION MED
2
BORSTEN (BIFOGAD), VILKEN FÖRST DOPPATS I RENGÖRINGSMEDEL. TORKA MED EN TRASA.
3 TORKA SAMTLIGA DELAR NOGGRANT OCH APPLICERA ETT SPECIELLT SMÖRJMEDEL PÅ VARJE DEL MED GÄNGOR.

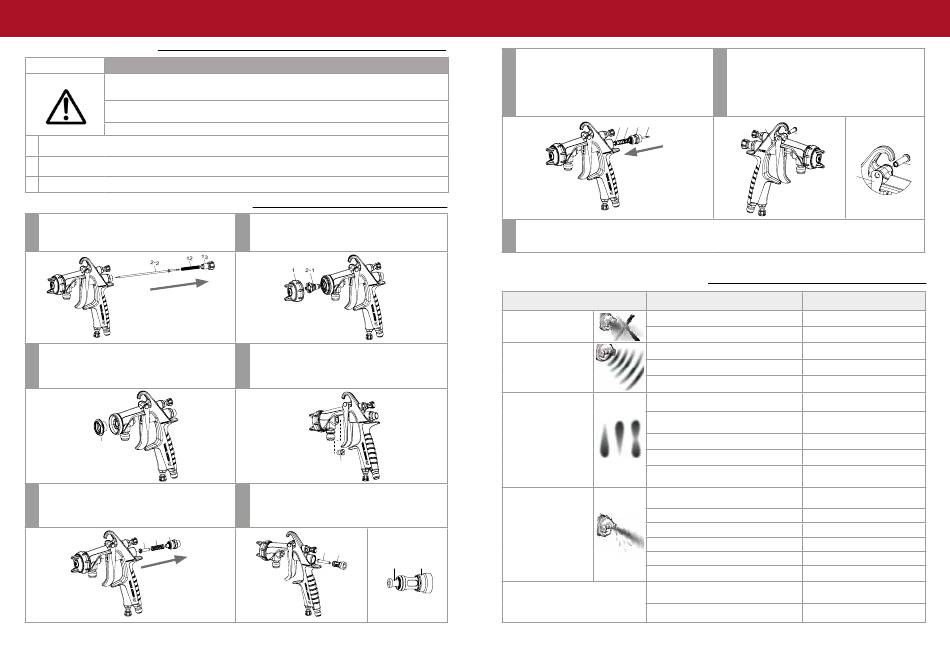

7.2 NED- SAMT ÅTERMONTERINGSPROCEDUR
A
A. FÄRGNÅL (2-2): Lossa på färgnålsjusteringen (13), färgnålsf-
jädern (12) samt färgnålen (2-2), med luftmunstycket (1) monterat.
C BAFFELRING (4): Montera ned baffelringen (4) med hjälp av en
skiftnyckel, 24 mm (ingår ej).
4
E LUFTVENTIL (9): För att ta loss luftventilen (9), lossa på färgnålsst-
yrningen med hjälp av en universalnyckel (hex 17 mm), och ta bort
luftventilfjädern (10) samt luftventilen (9).
10 11
9
42
B FÄRGMUNSTYCKE (2-1): Lossa på luftmunstycket (1) samt
färgmunstycket (2-1), medan färgnålen (2-2) är spänd (genom
att trycka på avtryckaren) för att skydda färgnålens säte. Använd
bifogad skiftnyckel för att ta isär färgmunstycket (storlek 19 mm).
D FÄRGNÅLSPACKNNG (6): Demontera färgnålspackningsset (6),
med hjälp av universell nyckel hex.10mm. VIKTIG! Om du byter
ut vätska färgnålspackningsset, var noga med att justera
den försiktigt medan du drar avtryckaren och bekräftar
rörelsen av vätskenålen.
6
F LUFTVENTILSKAFT (14): För att ta loss luftventilskaftet (14), lossa
på luftventilens säte (8) med hjälp av en insexnyckel, hex 10 mm
(ej bifogad). VIKTIGT! Innan återmontering, sätt fast luftventil-
skaftet (14) i luftventilens säte (8). (se bild 1)
bild 1
14
8
14
WS-200SP | WS-200FT Sprutpistoler
G Återmontera luftventilen (9), luftventilsfjädern (10) samt färgnåls-
justeringen (11) tillsammans. Sätt därefter in färgnålssetet (2-2) i
färgnålsjusteringen (11). Passa in i pistolkroppen och dra åt färgnåls-
justeringen (11) med hjälp av skiftnyckeln. VIKTIGT! Om du försöker
montera luftventilfjädern (10) och luftventilen (9) i pistolkroppen
utan färgnålssetet (2-2) monterat, sitter inte luftventilen korrekt
och färgnålsjusteringen (11) kommer att skadas.
I SPRUTBREDDSINSTÄLLARE (7) OCH STRYPVENTIL (15). VIKTIGT! Innan nedmontering eller montering av sprudbreddsinställaren (7) och/
eller strypventilen (15), säkerställ att dessa procedurer sker med reglagen fullt öppna. I annat fall kan sätessektionerna skadas. Ta isär
sprutbreddsinställaren och/eller strypventilen med hjälp av den medföljande skiftnyckeln (hex 13 mm).
8. PROBLEM, ORSAKER SAMT ÅTGÄRDER
PROBLEM
FÄRGEN SPRUTAR
INTE UT
OJÄMN
FINFÖRDELNING
SPRUTBILDSDEFEKTER
FÄRGLÄCKOR
8
LUFT LÄCKER UT FRÅN
LUFTMUNSTYCKET
H AVTRYCKARE (16): För att ta loss avtryckarsetet (16), skruva loss
skruven med runt huvud (18) med hjälp av en insexnyckel (hex 2.5
mm) och ta bort avtryckarstiftet (17). VIKTIGT! Vid återmonter-
ingen, passa in den sexkantiga formen på avtryckarstiftet (17)
i det sexkantiga hålet (se bild 2).
9 10 11 2-2
18
17
ORSAKER
Färgnålsjusteringen (13) är stängd.
Färgmunstyckets (2-1) öppning är igensatt.
Luft läcker ut från färgmunstycket (2-1)
Luft läcker ut från färgnålspackningen (6)
Färgrester i luftmunstycket (1)
Färgmunstycket (2-1) eller luftmunstycket (1) är
igensatt med färg
Färgmunstycket (2-1), luftmunstycket (1) eller baf-
felringen (4) är skadade
Färgmunstycket (2-1) eller baffelringen (4) sitter löst Dra åt
Färgens viskositet är för hög eller låg
Färgen flödar för snabbt eller för långsamt
Färgmunstycket (2-1), färgnålen (2-2) eller pistolkroppen
(5) är igensatta, skadade eller utslitna i respektive säte.
Färgrester i luftmunstycket (1)
Färgnålsjusteringen (13) sitter löst
Färgnålsfjädern (12) är utsliten
Färgmunstycket (2-1) sitter löst
Färgnålspackningen (6) är igensatt eller utsliten
Luftventilen (9), luftventilsätet (8) eller luftventil-
fjädern (10) är smutsiga eller skadade.
O-ringen för luftventilsätet (8-1) är skadad eller
utsliten.
SE
bild 2
17
16
ÅTGÄRDER
Kontrollera och justera
Kontrollera och rengör
Kontrollera, rengör och byt ut vid behov
Dra åt
Rengör
Rengör noggrant
Byt ut om skadat
Späd ut färgen eller öka dess viskositet
Justera färgnålsjusteringen för att
minska eller öka hastigheten
Rengör och byt ut vid behov
Rengör
Reglera
Byt ut
Dra åt
Rengör eller byt ut
Rengör eller byt ut vid behov
Byt ut
