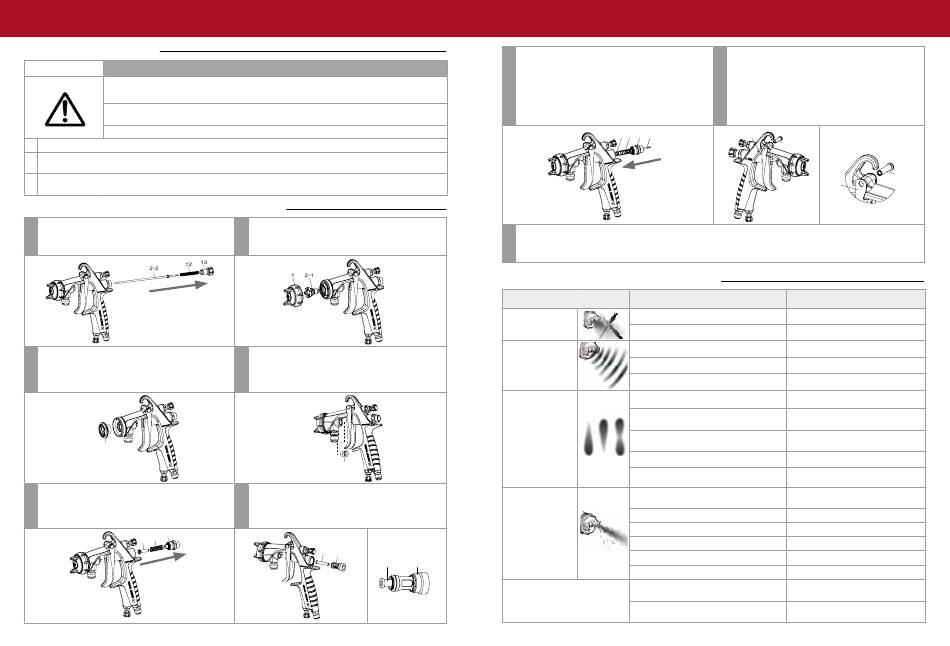

Kesselpistolen WS-200SP | WS-200FT
7.1 MANUELLE REINIGUNG
ACHTUNG
DIE MATERIALDURCHFLUSSVORRICHTUNGEN MÜSSEN SORGFÄLTIG NACH JEDER VERWENDUNG DER
PISTOLE, IM BESONDEREN NACH DER VERWENDUNG VON ZWEIKOMPONENTENLACKEN, GEREINIGT WERDEN.
EINE UNZUREICHENDE REINIGUNG KÖNNTE PROBLEME MIT DER FORM DES LACKSTRAHLS VERURSACHEN.
NIEMALS DIE LUFTDÜSE (1) FÜR LANGE ZEIT IM REINIGUNGSMITTEL EINGETAUCHT LASSEN, AUCH NICHT
WÄHREND DER REINIGUNG.
NIEMALS METALLISCHE BÜRSTEN ZUR REINIGUNG DER PISTOLE VERWENDEN.
1 VOR DEM REINIGUNGSVERFAHREN IMMER DEN LUFT- UND MATERIALDRUCK DER PISTOLE ABLASSEN.
DIE LUFTDÜSE UND DEN MATERIALSCHLAUCH VON DER PISTOLE ENTFERNEN, DIE MATERIALDURCHFLUSSVORRICHTUNGEN UND
2
DEREN TEILE MIT DER MIT REINIGUNGSMITTEL GETRÄNKTEN MITGELIEFERTEN BÜRSTE UND EINEM PUTZLAPPEN REINIGEN.
JEDES TEIL KOMPLETT ABTROCKNEN LASSEN UND EIN SPEZIFISCHES SCHMIERMITTEL (PISTOLENFETT) AUF JEDES GEWINDETEIL
3
AUFTRAGEN.
7.2 DEMONTAGE- UND WIEDERMONTAGEVERFAHREN
A NADEL-SET (2-2): Die Materialregulierung (13), die Nadelfeder
(12) und die Nadel (2-2) entfernen, die Luftdüse (1) bleibt noch am
Pistolenkörper montiert.
C LUFTVERTEILER (4): Den Luftverteiler (4) mit einem 24 mm
Maulschlüssel (nicht mitgeliefert) abmontieren.
4
E LUFTVENTIL-SET (9): Um das Luftventil (9) abzumontieren, die
sechseckige Seite der Farbnadelführung (11) mit einem 17 mm
Schlüssel lösen und zuerst die Feder des Luftventils (10) und dann
das Luftventil (9) entfernen.
10 11
9
36
B DÜSEN-SET (2-1): Luftdüse (1) und Farbdüse (2-1) entfernen, während
die Nadel (2-2) gespannt bleibt (indem der Abzugshebel gedrückt
wird), um den Sitz zu schützen. Verwenden Sie den mitgelieferten
Pistolenschlüssel, um die Düse abzumontieren (2-1). (19 mm Sechseck).
D NADELDICHTUNG-SET (6): Das Nadeldichtung-Set (6) abmontieren
mit dem mitgelieferten Pistolenschlüssel (10 mm Sechseck) gelockert
wird WICHTIG! Achten Sie beim Austauschen des Nadeldichtung-
Set (6), dass Sie ihn richtig einstellen, indem Sie den Auslöser
gedrückt halten und prüfen, ob der Ölmessstab flüssig ist.
6
F STECKACHSE LUFTVENTIL (14): Um die Steckachse Luftventil
(14) abzumontieren, den Sitz des Luftventils (8) mit einem 10 mm
Innensechskantschlüssel (nicht mitgeliefert) lösen. WICHTIG! Vor
der Wiedermontage befestigen Sie die Steckachse Luftventil
(14) im Luftventilsitz (8), wie im Bild 1 gezeigt.
Bild 1
14
8
14 8
Kesselpistolen WS-200SP | WS-200FT
G Das Luftventil (9), die Feder des Luftventils (10) und die
Farbnadelführung (11) wieder zusammen montieren. Die Nadel
(2-2) in die Farbnadelführung (11) einschieben und beides in den
Pistolenkörper einführen. Die Farbnadelführung (11) mit dem mit-
gelieferten Pistolenschlüssel fest schrauben. WICHTIG! Wenn die
Feder des Luftventils (10) und das Luftventil (9) im Pistolenkörper
ohne montierte Nadel (2-2) zusammengesetzt werden, kann das
Luftventil nicht korrekt montiert werden und die Dichtung der
Farbnadelführung wird (11) beschädigt.
9 10 11 2-2
I FLACHSTRAHLREGLER (7) und LUFTREGLER (15). WICHTIG! Vor der Demontage oder der Wiedermontage des Flachstrahlreglers
(7) bzw. des Luftreglers (15) vergewissern Sie sich, dass dies immer nur bei komplett geöffneten Reglern durchgeführt wird, um
das Risiko zu vermeiden, dass die Sitze beschädigt werden. Den Flachstrahlregler (7) bzw. den Luftregler (15) mit dem mitgelieferten
Pistolenschlüssel (13 mm Sechseck) abmontieren.
8. PROBLEME, URSACHEN UND LÖSUNGEN
PROBLEM URSACHEN
PISTOLE SPRITZT Materialregulierung (13) ist nicht genug geöffnet
NICHT
Loch der Farbdüse (2-1) verstopft
Ausströmung von Luft aus der Farbdüse (2-1)
STOßWEISER
Ausströmung von Luft aus der Nadeldichtung (6)
SPRITZSTRAHL
Materialrückstände in der Luftdüse (1)
Farbdüse (2-1) oder Luftdüse (1) mit Material
zugesetzt
Farbdüse (2-1), Luftdüse (1) oder Luftverteiler (4)
beschädigt
Lockere Farbdüse (2-1) oder lockerer Luftverteiler
FEHLERHAFTER
(4)
SPRITZSTRAHL
Zu hohe oder zu niedrige Materialviskosität
Zu hohe oder zu niedrige Förderleistung des
Materials
Farbdüse (2-1), Nadel-Set (2-2) oder Pistolenkörper
(5) verkrustet, beschädigt oder im Sitz abgenutzt
Rückstände von Material in der Luftdüse (1)
MATERIAL-
Lockere Materialregulierung (13)
AUSSTRÖMUNG
Abgenutzte Nadelfeder (12)
Lockere Farbüse (2-1)
Abgenutzte oder mit Material verkrustete Nadeldichtung (6) Reinigen oder auswechseln
Luftventil (9), Luftventilsitz (8) Luftventilfeder (10)
LUFTAUSSTRÖMUNG schmutzig oder beschädigt.
AUS DER LUFTDÜSE
O Ring des Luftventilsitzes (8-1) ist beschädigt
oder abgenutzt.
H ABZUGSHEBEL (16): Um den Abzugshebel abzumontieren (16), die
Rundkopfschraube (18) mit einem 2.5 mm Innensechskantschlüssel
(nicht mitgeliefert) lösen und den Bolzen des Abzugshebels (17)
entfernen. WICHTIG! Bei der Wiedermontage passen Sie die
sechseckige Form des Randes des Abzugsbolzens (17) dem
sechseckigen Sitz des Abzugshebels an (Bild 2).
Bild 2
18
17
17
16
LÖSUNGEN
Überprüfen und regulieren
Überprüfen und reinigen
Überprüfen, reinigen oder ersetzen, falls nötig
Festziehen
Reinigen
Sorgfältig reinigen
Auswechseln
Festziehen
Das Material verdünnen oder die Viskosität erhöhen
Die Materialregulierung (13) einstellen, um die
Förderleistung zu verringern oder zu erhöhen
Überprüfen und auswechseln, falls nötig
Reinigen
Einstellen
Auswechseln
Festziehen
Reinigen oder auswechseln, falls nötig
Auswechseln
