Endress+Hauser Proline Prowirl D 200 Technische Information Seite 47

Proline Prowirl D 200
Spezielle Montagehinweise
Endress+Hauser

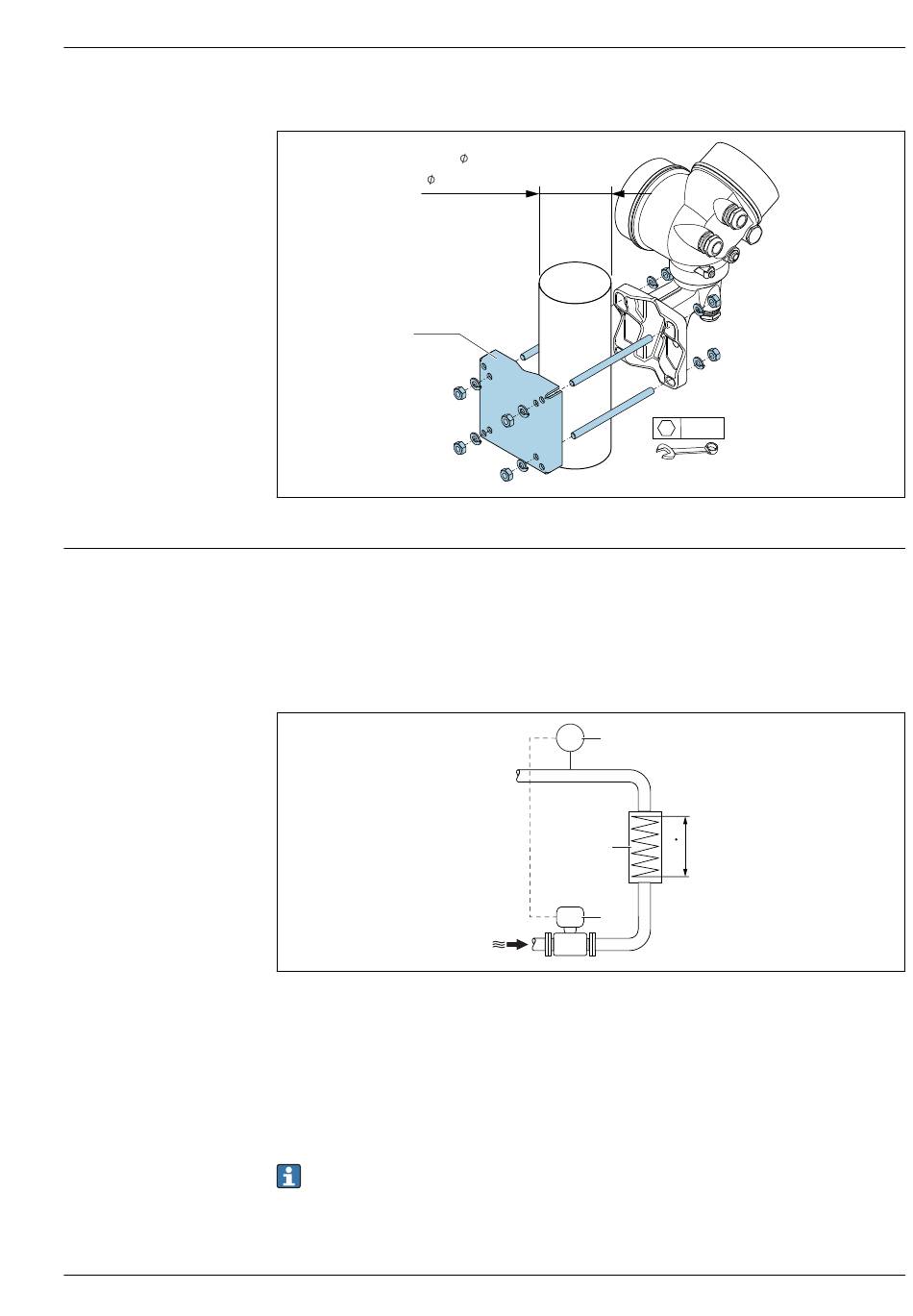

Rohrmontage
( 0.79 to 2.75)
1
 15 mm (in)
Einbau bei Wärmedifferenzmessungen
Die zweite Messung der Temperatur erfolgt über einen separaten Temperatursensor. Das Messgerät
liest diese über eine Kommunikationsschnittstelle ein.
• Bei Sattdampf-Wärmedifferenzmessungen muss das Messgerät auf der Dampfseite eingebaut
werden.
• Bei Wasser-Wärmedifferenzmessungen kann der das Messgerät auf der Kalt- oder auf der Warm-
seite eingebaut werden.
 16 Aufbau zur Wärmedifferenzmessung von Sattdampf und Wasser
1 Messgerät
2 Temperatursensor
3 Wärmetauscher
Q Wärmestrom
Wetterschutzhaube
Folgenden Mindestabstand nach oben einhalten: 222 mm (8,74 in)
Zur Wetterschutzhaube →  80
20 70 ...
4 x
TT
2
3
1
SW 13
Q
A0033486
A0019209
