Proline Prowirl D 200
Montageset Disc (Zwischen-
flanschausführung)
Endress+Hauser
1 Strömungsgleichrichter
Der Druckverlust für Strömungsgleichrichter wird wie folgt berechnet: ∆ p [mbar] = 0,0085 ⋅ ρ
3 2
[kg/m ] ⋅ v [m/s]
Beispiel Dampf
p = 10 bar abs.
3
t = 240 °C → ρ = 4,39 kg/m
v = 40 m/s
∆ p = 0,0085 ⋅ 4,394,39 ⋅ 40 2
ρ : Dichte des Prozessmessstoffs
v : mittlere Strömungsgeschwindigkeit
abs. = absolut
Ein speziell gestalteter Strömungsgleichrichter ist bei Endress+Hauser erhältlich: →  55

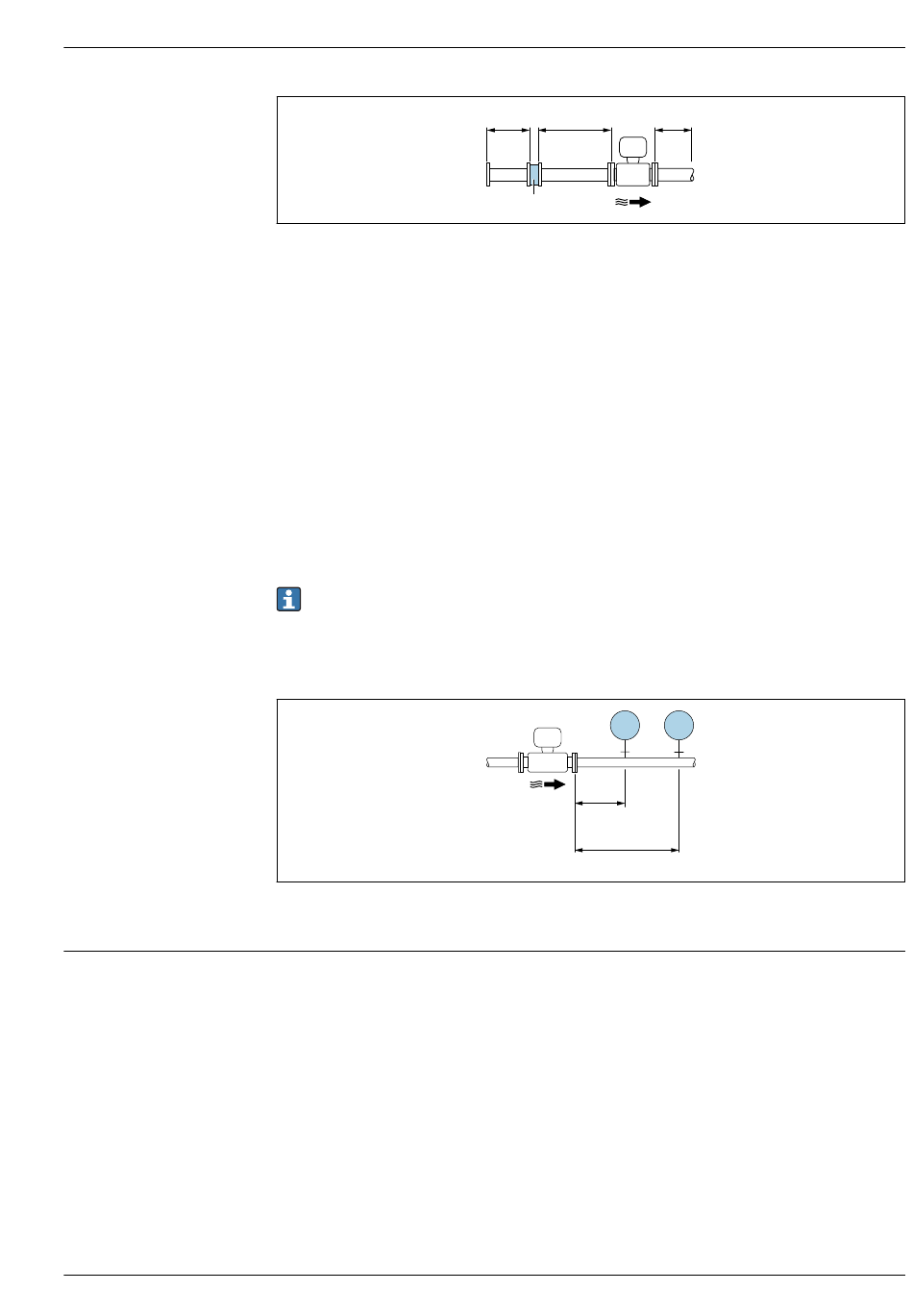

Auslaufstrecken beim Einbau externer Geräte
Beim Einbau eines externen Geräts auf den angegebenen Abstand achten.
PT Druckmessgerät
TT Temperaturmessgerät
Die Montage und Zentrierung der Zwischenflanschgeräte erfolgt mit Hilfe der mitgelieferten Zent-
rierringe.
Ein Montageset besteht aus:
• Zugankern
• Dichtungen
• Muttern
• Unterlegscheiben
8 × DN
2 × DN
1
Beispiel H
ρ = 965 kg/m
v = 2,5 m/s
∆ p = 0,0085 ⋅ 965 ⋅ 2,5
= 59,7 mbar
PT
3...5 × DN
4...8 × DN
5 × DN
O-Kondensat (80 °C)
2
3
2
= 51,3 mbar
TT
A0019208
A0019205
