Proline Prowirl D 200
Endress+Hauser
Verbindungskabel Getrenntausführung
Messumformer und Anschlussgehäuse Messaufnehmer
Bei der Getrenntausführung: Der räumlich getrennt montierte Messaufnehmer und Messumformer
werden mit einem Verbindungskabel verbunden. Der Anschluss erfolgt über das Anschlussgehäuse
des Messaufnehmers und das Messumformergehäuse.
Die Anschlussart des Verbindungskabels im Messumformergehäuse ist abhängig von der Zulas-
sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Bei folgenden Ausführungen ist der Anschluss im Messumformergehäuse nur über Anschluss-
klemmen möglich:
• Bestellmerkmal "Elektrischer Anschluss", Option B, C, D
• Bestimmten Zulassungen: Ex nA, Ex ec, Ex tb und Division 1
• Verwendung eines verstärkten Verbindungskabels
Bei folgenden Ausführungen erfolgt der Anschluss im Messumformergehäuse über M12-Gerä-
testecker:
• Allen anderen Zulassungen
• Verwendung des Verbindungskabels (Standard)
Der Anschluss des Verbindungskabels im Anschlussgehäuse des Messaufnehmers erfolgt
immer über Anschlussklemmen (Anziehdrehmoment für die Schrauben der Kabelzugentlas-
tung: 1,2 ... 1,7 Nm).

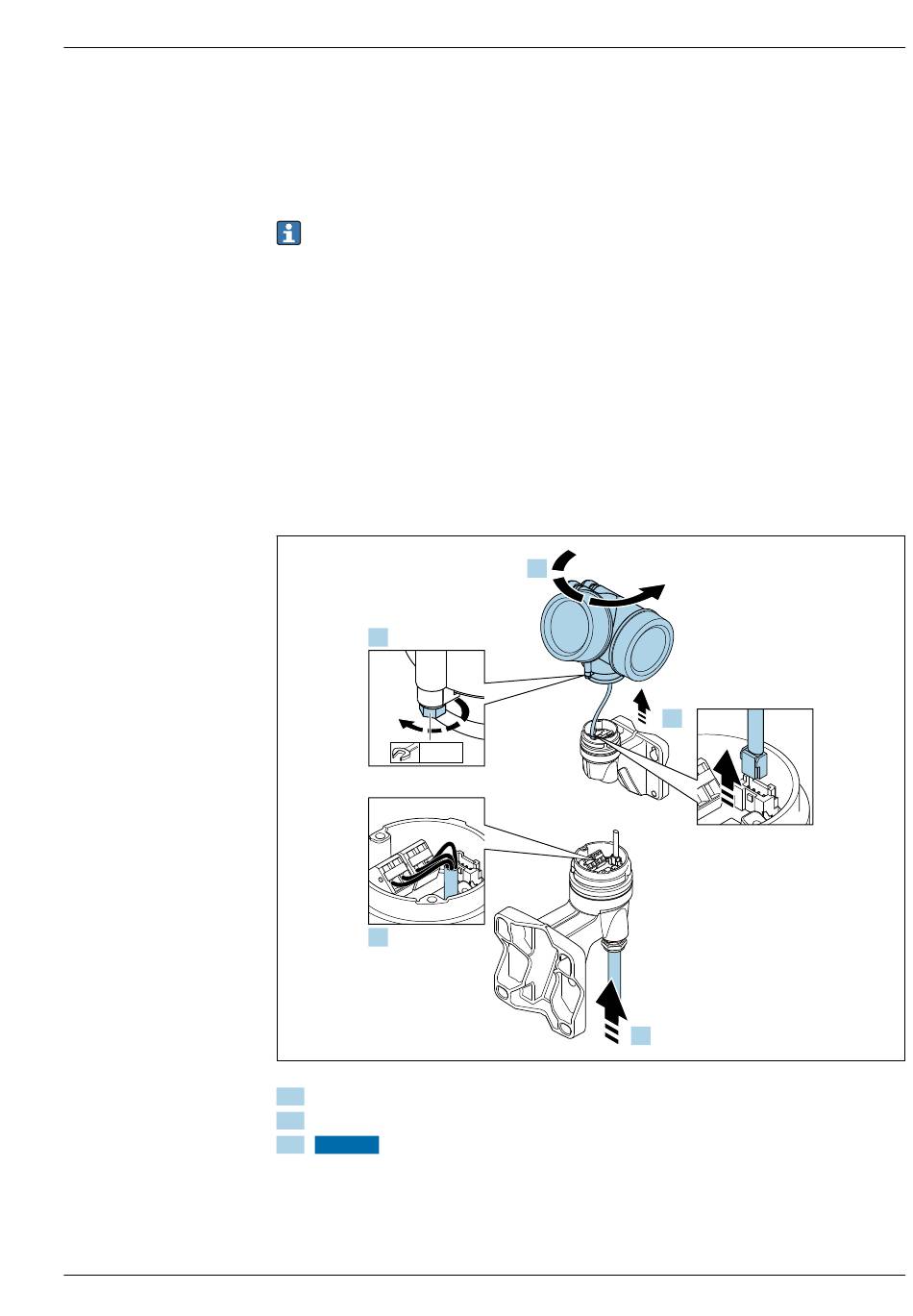

Anschluss über Anschlussklemmen
1.
8 mm
5.
1. Sicherungskralle Messumformergehäuse lösen.
2. Messumformergehäuse um ca. 20° nach rechts drehen.
3. HINWEIS
Die Anschlussplatine des Wandgehäuses ist mit der Elektronikplatine des Messumfor-
mers über ein Signalkabel verbunden!
‣
Bei Anheben des Messumformergehäuses auf das Signalkabel achten.
Messumformergehäuse anheben, Signalkabel von der Anschlussplatine des Wandhalters aus-
stecken und Messumformergehäuse entfernen.
2. ~20°
3.
4.
A0041608
