9.4.6 Gehäusemuttern an-
ziehen
HINWEIS
!
Beschädigung des Stellventils durch zu
hohe oder zu niedrige Anzugsmomente!
Die Bauteile des Stellventils müssen mit be-
stimmten Drehmomenten angezogen wer-
den. Zu fest angezogene Bauteile unterliegen
übermäßigem Verschleiß. Zu leicht angezo-
gene Bauteile können Leckagen verursachen.
Î Anzugsmomente einhalten, vgl.
u AB 0100.
Da die Dichtung (126) unter dem Aus-
gleichsring (125) nachgibt, ist ein einmaliges
Anziehen der Gehäusemuttern (14) nicht
ausreichend. Beim Anziehen der Gehäuse-
muttern am Oberteil (2) bzw. Isolierteil (21)
wie folgt vorgehen:
1. Gehäusemuttern schrittweise über Kreuz
mit dem halben erforderlichen Anzugs-
moment anziehen.
2. Gehäusemuttern mehrfach über Kreuz
nachziehen, bis keine Drehbewegungen
mehr auftreten.
3. Gehäusemuttern schrittweise über Kreuz
mit 75 % des erforderlichen Anzugsmo-
ments anziehen.
4. Gehäusemuttern im Uhrzeigersinn mit
dem vollen Anzugsmoment anziehen.
EB 8074
4
6
2
7

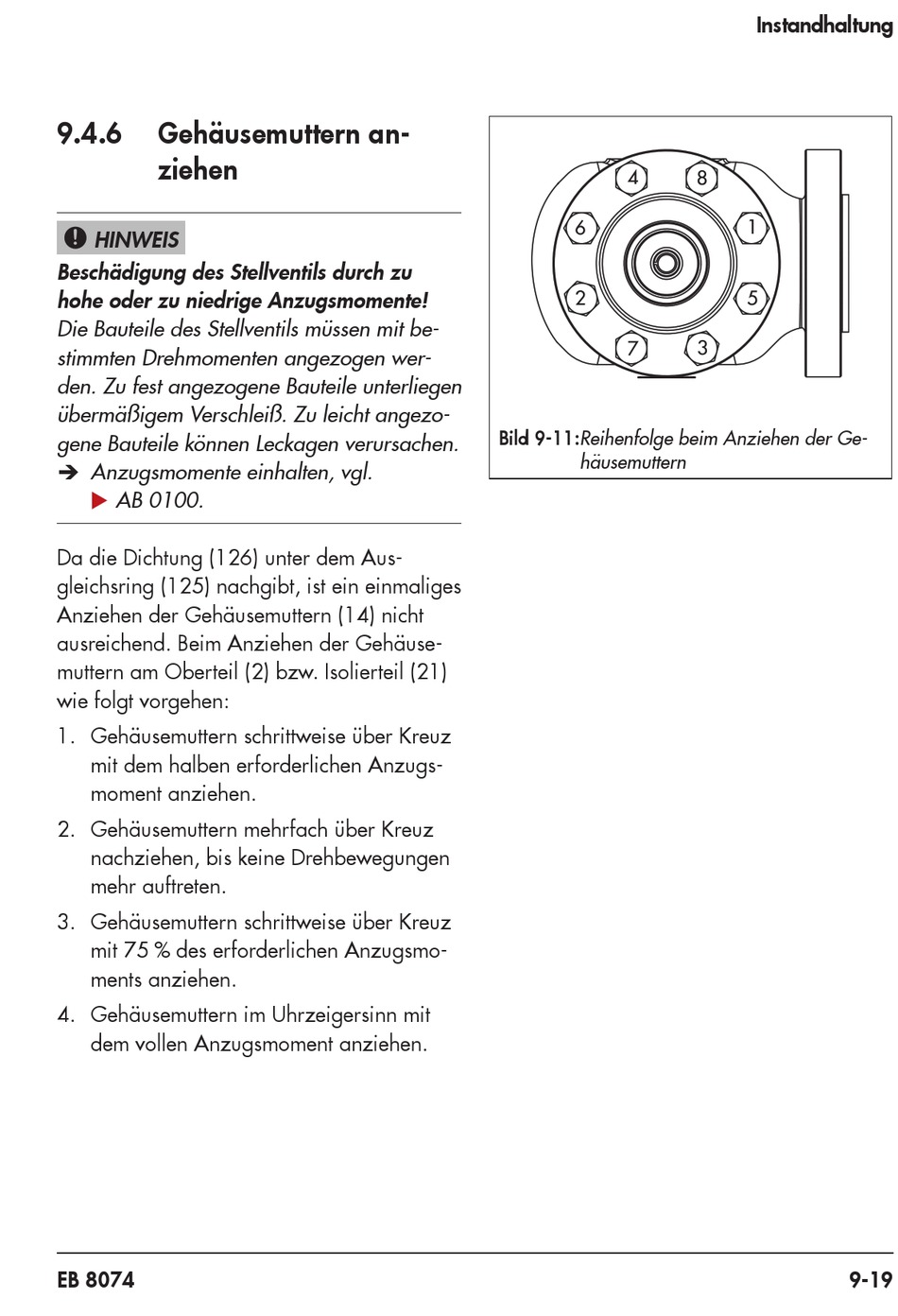

Bild 9-11: Reihenfolge beim Anziehen der Ge-
häusemuttern
Instandhaltung
8
1
5
3
9-19
