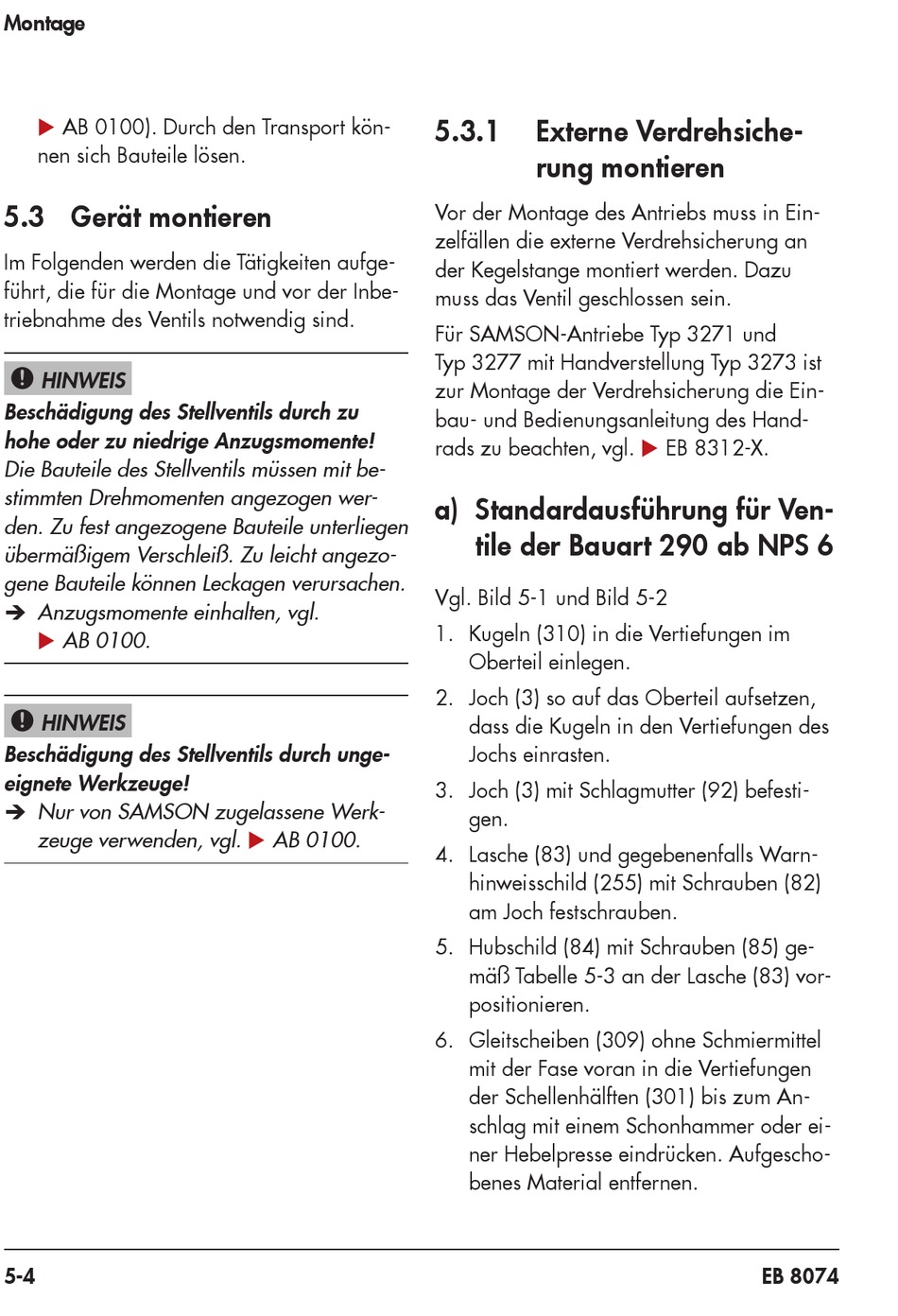

Montage
u AB 0100). Durch den Transport kön-
nen sich Bauteile lösen.
5.3 Gerät montieren
Im Folgenden werden die Tätigkeiten aufge-
führt, die für die Montage und vor der Inbe-
triebnahme des Ventils notwendig sind.
HINWEIS
!
Beschädigung des Stellventils durch zu
hohe oder zu niedrige Anzugsmomente!
Die Bauteile des Stellventils müssen mit be-
stimmten Drehmomenten angezogen wer-
den. Zu fest angezogene Bauteile unterliegen
übermäßigem Verschleiß. Zu leicht angezo-
gene Bauteile können Leckagen verursachen.
Î Anzugsmomente einhalten, vgl.
u AB 0100.
HINWEIS
!
Beschädigung des Stellventils durch unge-
eignete Werkzeuge!
Î Nur von SAMSON zugelassene Werk-
zeuge verwenden, vgl. u AB 0100.
5-4
5.3.1 Externe Verdrehsiche-
rung montieren
Vor der Montage des Antriebs muss in Ein-
zelfällen die externe Verdrehsicherung an
der Kegelstange montiert werden. Dazu
muss das Ventil geschlossen sein.
Für SAMSON-Antriebe Typ 3271 und
Typ 3277 mit Handverstellung Typ 3273 ist
zur Montage der Verdrehsicherung die Ein-
bau- und Bedienungsanleitung des Hand-
rads zu beachten, vgl. u EB 8312-X.
a) Standardausführung für Ven-
tile der Bauart 290 ab NPS 6
Vgl. Bild 5-1 und Bild 5-2
1. Kugeln (310) in die Vertiefungen im
Oberteil einlegen.
2. Joch (3) so auf das Oberteil aufsetzen,
dass die Kugeln in den Vertiefungen des
Jochs einrasten.
3. Joch (3) mit Schlagmutter (92) befesti-
gen.
4. Lasche (83) und gegebenenfalls Warn-
hinweisschild (255) mit Schrauben (82)
am Joch festschrauben.
5. Hubschild (84) mit Schrauben (85) ge-
mäß Tabelle 5-3 an der Lasche (83) vor-
positionieren.
6. Gleitscheiben (309) ohne Schmiermittel
mit der Fase voran in die Vertiefungen
der Schellenhälften (301) bis zum An-
schlag mit einem Schonhammer oder ei-
ner Hebelpresse eindrücken. Aufgescho-
benes Material entfernen.
EB 8074
