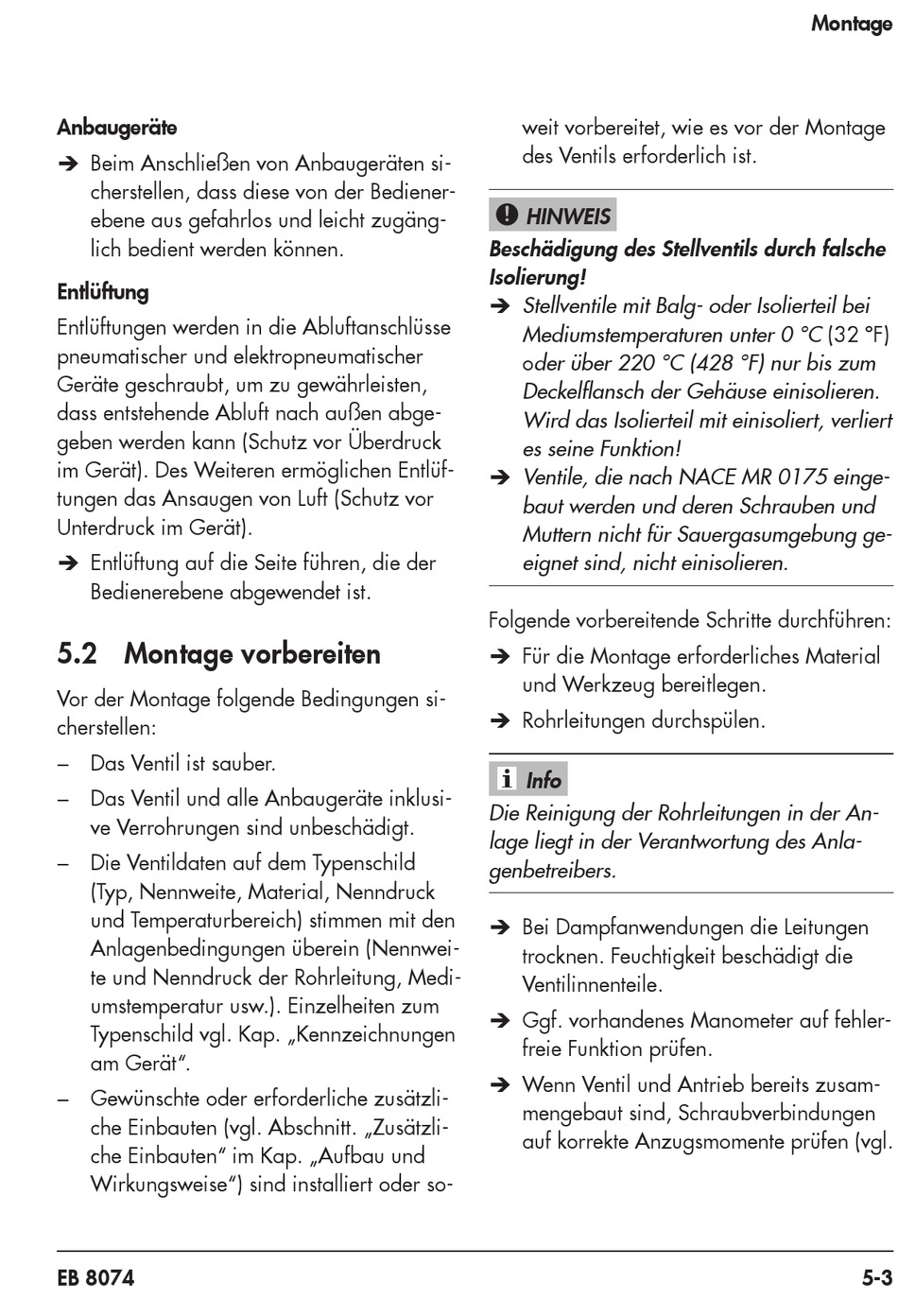

Anbaugeräte
Î Beim Anschließen von Anbaugeräten si-
cherstellen, dass diese von der Bediener-
ebene aus gefahrlos und leicht zugäng-
lich bedient werden können.
Entlüftung
Entlüftungen werden in die Abluftanschlüsse
pneumatischer und elektropneumatischer
Geräte geschraubt, um zu gewährleisten,
dass entstehende Abluft nach außen abge-
geben werden kann (Schutz vor Überdruck
im Gerät). Des Weiteren ermöglichen Entlüf-
tungen das Ansaugen von Luft (Schutz vor
Unterdruck im Gerät).
Î Entlüftung auf die Seite führen, die der
Bedienerebene abgewendet ist.

5.2 Montage vorbereiten

Vor der Montage folgende Bedingungen si-
cherstellen:
− Das Ventil ist sauber.
− Das Ventil und alle Anbaugeräte inklusi-
ve Verrohrungen sind unbeschädigt.
− Die Ventildaten auf dem Typenschild
(Typ, Nennweite, Material, Nenndruck
und Temperaturbereich) stimmen mit den
Anlagenbedingungen überein (Nennwei-
te und Nenndruck der Rohrleitung, Medi-
umstemperatur usw.). Einzelheiten zum
Typenschild vgl. Kap. „Kennzeichnungen
am Gerät".
− Gewünschte oder erforderliche zusätzli-
che Einbauten (vgl. Abschnitt. „Zusätzli-
che Einbauten" im Kap. „Aufbau und
Wirkungsweise") sind installiert oder so-
EB 8074
weit vorbereitet, wie es vor der Montage
des Ventils erforderlich ist.
HINWEIS
!
Beschädigung des Stellventils durch falsche
Isolierung!
Î Stellventile mit Balg- oder Isolierteil bei
Mediumstemperaturen unter 0 °C (32 °F)
oder über 220 °C (428 °F) nur bis zum
Deckelflansch der Gehäuse einisolieren.
Wird das Isolierteil mit einisoliert, verliert
es seine Funktion!
Î Ventile, die nach NACE MR 0175 einge-
baut werden und deren Schrauben und
Muttern nicht für Sauergasumgebung ge-
eignet sind, nicht einisolieren.
Folgende vorbereitende Schritte durchführen:
Î Für die Montage erforderliches Material
und Werkzeug bereitlegen.
Î Rohrleitungen durchspülen.
Info
Die Reinigung der Rohrleitungen in der An-
lage liegt in der Verantwortung des Anla-
genbetreibers.
Î Bei Dampfanwendungen die Leitungen
trocknen. Feuchtigkeit beschädigt die
Ventilinnenteile.
Î Ggf. vorhandenes Manometer auf fehler-
freie Funktion prüfen.
Î Wenn Ventil und Antrieb bereits zusam-
mengebaut sind, Schraubverbindungen
auf korrekte Anzugsmomente prüfen (vgl.
Montage
5-3
