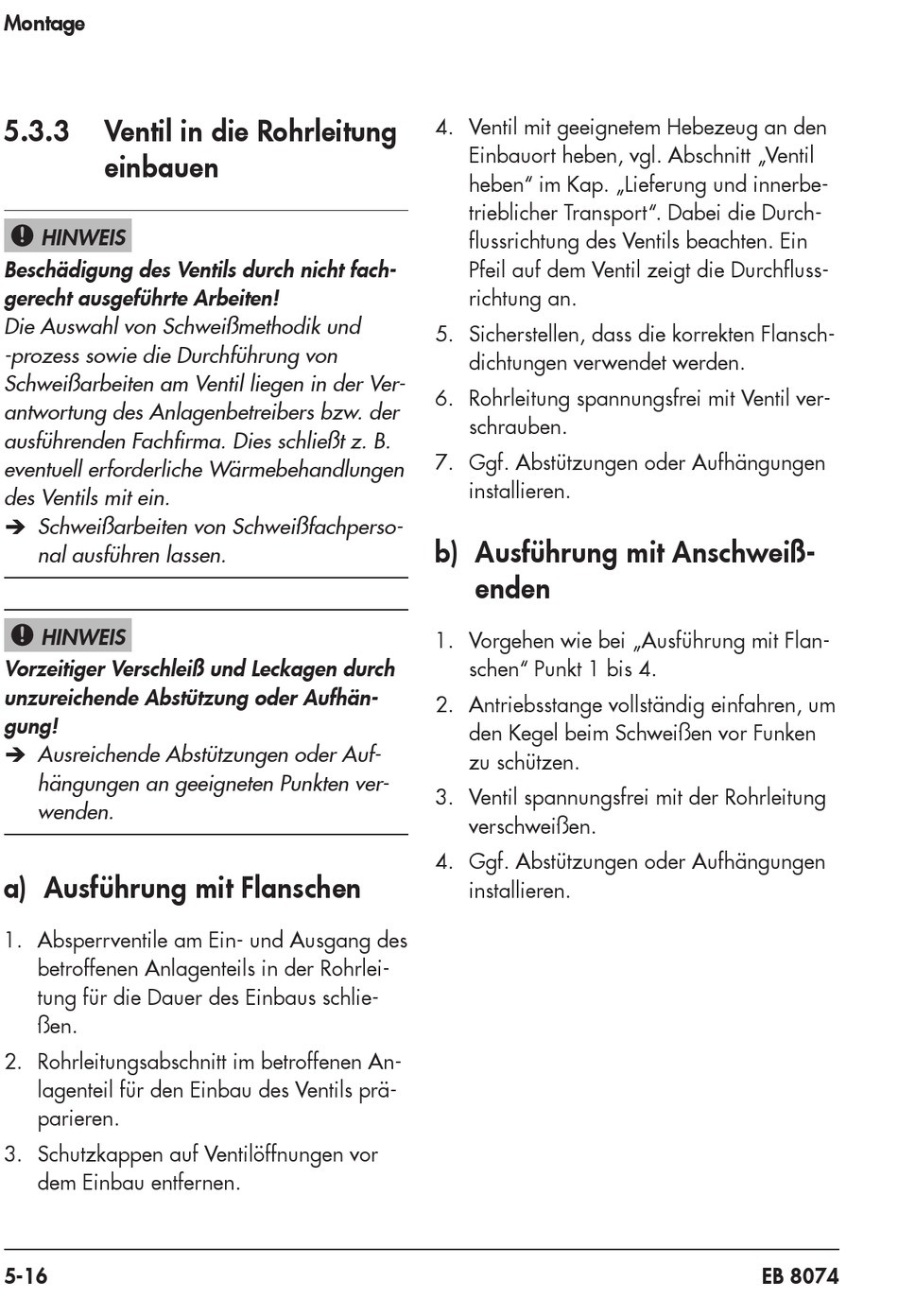

Montage
5.3.3 Ventil in die Rohrleitung
einbauen
HINWEIS
!
Beschädigung des Ventils durch nicht fach-
gerecht ausgeführte Arbeiten!
Die Auswahl von Schweißmethodik und
-prozess sowie die Durchführung von
Schweißarbeiten am Ventil liegen in der Ver-
antwortung des Anlagenbetreibers bzw. der
ausführenden Fachfirma. Dies schließt z. B.
eventuell erforderliche Wärmebehandlungen
des Ventils mit ein.
Î Schweißarbeiten von Schweißfachperso-
nal ausführen lassen.
HINWEIS
!
Vorzeitiger Verschleiß und Leckagen durch
unzureichende Abstützung oder Aufhän-
gung!
Î Ausreichende Abstützungen oder Auf-
hängungen an geeigneten Punkten ver-
wenden.
a) Ausführung mit Flanschen
1. Absperrventile am Ein- und Ausgang des
betroffenen Anlagenteils in der Rohrlei-
tung für die Dauer des Einbaus schlie-
ßen.
2. Rohrleitungsabschnitt im betroffenen An-
lagenteil für den Einbau des Ventils prä-
parieren.
3. Schutzkappen auf Ventilöffnungen vor
dem Einbau entfernen.
5-16
4. Ventil mit geeignetem Hebezeug an den
Einbauort heben, vgl. Abschnitt „Ventil
heben" im Kap. „Lieferung und innerbe-
trieblicher Transport". Dabei die Durch-
flussrichtung des Ventils beachten. Ein
Pfeil auf dem Ventil zeigt die Durchfluss-
richtung an.
5. Sicherstellen, dass die korrekten Flansch-
dichtungen verwendet werden.
6. Rohrleitung spannungsfrei mit Ventil ver-
schrauben.
7. Ggf. Abstützungen oder Aufhängungen
installieren.
b) Ausführung mit Anschweiß-
enden
1. Vorgehen wie bei „Ausführung mit Flan-
schen" Punkt 1 bis 4.
2. Antriebsstange vollständig einfahren, um
den Kegel beim Schweißen vor Funken
zu schützen.
3. Ventil spannungsfrei mit der Rohrleitung
verschweißen.
4. Ggf. Abstützungen oder Aufhängungen
installieren.
EB 8074
