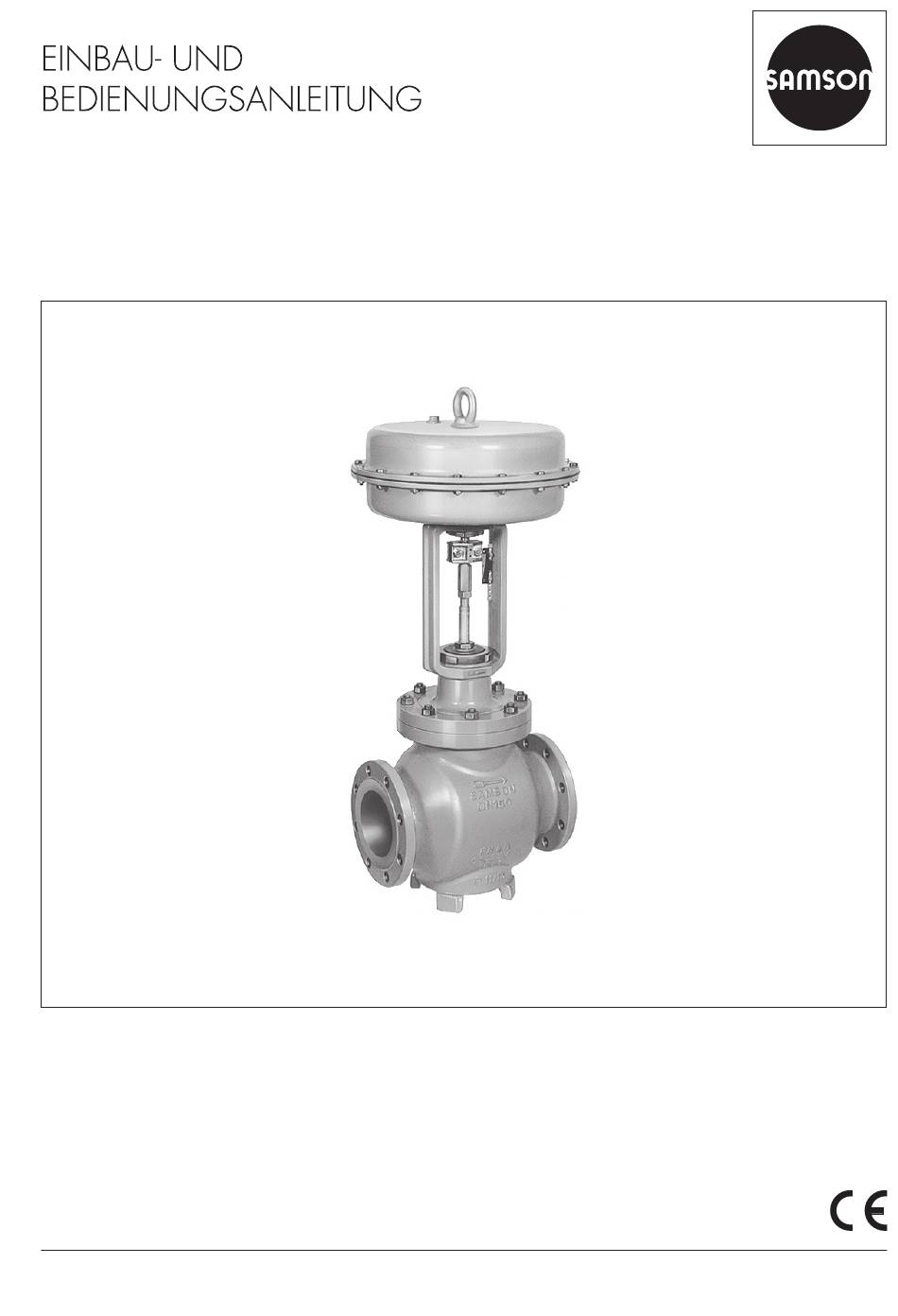

EB 8072
Originalanleitung
Ventil Typ 3291 · ANSI-Ausführung
zur Kombination mit Antrieben,
z. B. pneumatische Antriebe Typ 3271 oder Typ 3277
Ausgabe Mai 2021
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3291

Inhaltszusammenfassung für Samson 3291

  • Seite 1 EB 8072 Originalanleitung Ventil Typ 3291 · ANSI-Ausführung zur Kombination mit Antrieben, z. B. pneumatische Antriebe Typ 3271 oder Typ 3277 Ausgabe Mai 2021...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Schutzmaßnahmen ..........1-1 Hinweise zu möglichen schweren Personenschäden ........1-5 Hinweise zu möglichen Personenschäden ............1-5 Hinweise zu möglichen Sachschäden ............1-8 Warnhinweise am Gerät ................1-9 Kennzeichnungen am Gerät ................2-1 Typenschild des Ventils ................2-1 Typenschild des Antriebs................2-2 Werkstoffkennzeichnung ................2-2 Schild bei nachziehbarer Stopfbuchspackung ..........2-2 Aufbau und Wirkungsweise ................3-1 Sicherheitsstellungen ...................3-3 Varianten ....................3-3...
  • Seite 4 Ersatzteile und Verbrauchsgüter bestellen ............9-20 Außerbetriebnahme .................10-1 Demontage ....................11-1 11.1 Ventil aus der Rohrleitung ausbauen ............11-2 11.2 Antrieb demontieren .................11-2 Reparatur ....................12-1 12.1 Geräte an SAMSON senden..............12-1 Entsorgung....................13-1 Zertifikate ....................14-1 Anhang ....................15-1 15.1 Anzugsmomente, Schmiermittel und Werkzeuge ..........15-1 15.2 Ersatzteile....................15-1 15.3 Service .....................15-6...

  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Durchgangsventil Typ 3291 ist in Kombination mit einem Antrieb, z. B. den pneumatischen Antrieben Typ 3271 und Typ 3277, für die Volumenstrom-, Druck- und Tem- peraturregelung von flüssigen, gasförmigen oder dampfförmigen Medien bestimmt. Das Ven- til und seine Antriebe sind für genau definierte Bedingungen ausgelegt (z. B.
  • Seite 6 Bei Sauerstoffanwendungen muss das Bedienpersonal speziell für den korrekten und sicheren Umgang mit Sauerstoff ausgebildet sein. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. Je nach eingesetztem Medium und/ oder der jeweiligen Tätigkeit ist unter anderem folgende Schutzausrüstung erforderlich: −...
  • Seite 7 Grenzwerte für das Produkt nicht über- oder unterschritten werden. Das gilt auch für An- und Abfahrprozesse. An- und Abfahrprozesse sind Teil der Betreiberprozesse und als solche nicht Bestandteil der vorliegenden Einbau- und Bedienungsanleitungen. SAMSON kann zu diesen Prozessen keine Aussagen treffen, da die operativen Details (z. B. Differenzdrücke und Temperaturen) individuell unterschiedlich und nur dem Betreiber bekannt sind.
  • Seite 8 Mitgeltende Dokumente Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − EB für angebauten Antrieb, z. B. u EB 8310-X für SAMSON-Antriebe Typ 3271 und Typ 3277 − EBs für angeschlossene Anbaugeräte (Stellungsregler, Magnetventil usw.) − u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel −...
  • Seite 9 Sicherheitshinweise und Schutzmaßnahmen 1.1 Hinweise zu möglichen schweren Personenschäden GEFAHR Berstgefahr des Druckgeräts! Stellventile und Rohrleitungen sind Druckgeräte. Unzulässige Druckbeaufschlagung oder unsachgemäßes Öffnen kann zum Zerbersten von Stellventil-Bauteilen führen. Î Maximal zulässigen Druck für Ventil und Anlage beachten. Î Vor Arbeiten am Stellventil betroffene Anlagenteile und Ventil drucklos setzen. Î...
  • Seite 10 Stellventile, die mit Antrieben mit vorgespannten Antriebsfedern aussgestattet sind, ste- hen unter mechanischer Spannung. Diese Stellventile sind bei Kombination mit pneuma- tischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unter- seite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
  • Seite 11 Sicherheitshinweise und Schutzmaßnahmen WARNUNG Verletzungsgefahr bei unsachgemäßer Demontage der unter Spannung stehenden Verdrehsicherung! Wenn der Antrieb am Ventil einsatzbereit montiert ist, stehen die Schellen der Verdreh- sicherung an der Kegelstange unter Spannung. Î Bei Montage- und Demontagearbeiten gemäß den Anleitungen dieser EB vorgehen. Î...
  • Seite 12 Î Anzugsmomente einhalten, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Werkzeuge! Für Arbeiten am Ventil werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Schmiermittel! Der Werkstoff des Ventils erfordert bestimmte Schmiermittel. Ungeeignete Schmiermittel können die Oberfläche angreifen und beschädigen.

  • Seite 13: Warnhinweise Am Gerät

    Sicherheitshinweise und Schutzmaßnahmen 1.4 Warnhinweise am Gerät Darstellung Bedeutung Warnhinweis Position am Gerät Warnhinweis Warnung vor beweglichen Teilen Es besteht die Gefahr von Quetschungen durch die Hub- bewegungen der Antriebs- und Kegelstange, wenn ins Joch gegriffen wird, solange die pneumatische Hilfsener- gie des Antriebs wirksam angeschlossen ist.
  • Seite 14 1-10 EB 8072...

  • Seite 15: Kennzeichnungen Am Gerät

    Übersicht aller Merkmale und möglichen Ausprägungen auf einem Ventil-Typenschild. Auf dem Typenschild des einzelnen Ventils sind nur die kennzeichnenden Positionen des Typs 3291 abgebildet. Bild 2-1: Beschriftungspositionen des Typen- schilds am Ventil Pos. Bedeutung der Beschriftungsposition Pos. Bedeutung der Beschriftungsposition 1 DataMatrix-Code 15 geräuschmindernde Maßnahme:...

  • Seite 16: Typenschild Des Antriebs

    Die Ventile sind an Sitz und Kegel mit der Sachnummer gekennzeichnet. Der Werkstoff kann unter Angabe dieser Sachnummer bei SAMSON erfragt werden. Zusätzlich wird zur Identifikation des Garniturwerkstoffs ein Sitzcode verwendet. Dieser wird auf dem Ty- penschild unter „Sitzcode“ angegeben.

  • Seite 17: Aufbau Und Wirkungsweise

    Aufbau und Wirkungsweise 3 Aufbau und Wirkungsweise auf die Membran wirkt, verstellt den Kegel. Die Fläche der Membran bestimmt die An- Der Typ 3291 ist ein Durchgangsventil mit triebsgröße. geklemmtem Sitz. Das Ventil Typ 3291 wird Das Ventil wird entsprechend der Pfeilrich- bevorzugt mit den pneumatischen tung auf dem Gehäuse gegen die Schließ-...
  • Seite 18 Aufbau und Wirkungsweise A26/27 Bild 3-1: Ventil Typ 3291 mit pneumatischem Antrieb Typ 3271 EB 8072...

  • Seite 19: Sicherheitsstellungen

    Normalausführung mit einem Isolierteil setzten Antrieb (vgl. zugehörige Antriebsdo- oder einer Balgteilabdichtung ergänzt wer- kumentation). den. Bei pneumatischen SAMSON-Antrieben Antriebe Typ 3271 und Typ 3277 hat das Stellventil je nach Anordnung der Druckfedern zwei un- In dieser EB wird die bevorzugte Kombinati-...

  • Seite 20: Zusätzliche Einbauten

    Fachpersonal frei zugänglich ist), ist Schmutzfänger ein Greifschutz vorzusehen, um eine Quet- schgefahr durch bewegliche Teile (Antriebs- SAMSON empfiehlt, vor dem Ventilgehäuse und Kegelstange) auszuschließen. Die Ent- einen SAMSON-Schmutzfänger einzubauen. scheidung über die Verwendung eines Ein Schmutzfänger verhindert, dass Fest-...
  • Seite 21 Aufbau und Wirkungsweise Tabelle 3-1: Technische Daten Typ 3291 Korrosionsfester Stahlguss Stahlguss Stahlguss Stahlguss Werkstoff A 352 LCC A 216 WCC A 217 WC6 A 351 CF3M A 351 CF8M Nennweite NPS ½…8 Nenndruck Class 150…900 Flansche alle ANSI-Ausführungen Anschlussart Anschweißenden nach ANSI B 16.25 metallisch dichtend, weich dichtend oder metallisch dichtend für erhöhte Sitz-Kegel-Dichtung Anforderungen Kennlinienform gleichprozentig ·...
  • Seite 22 Aufbau und Wirkungsweise Maße und Gewichte Maße in mm und inch · Gewichte in kg und pounds Tabelle 3-2: Maße für Typ 3291 Ventil ½ 1½ Flansche RF/ in 7,25 7,25 8,75 10,00 11,75 13,88 17,75 21,38 Anschweißenden (schedule 80) Länge L Class 150...
  • Seite 23 4,72 7,09 9,25 10,63 ab NPS 4 Class 300…600 inkl. Stand- fuß in 2,76 3,15 3,94 4,33 4,72 7,09 9,25 10,63 Class 900 Tabelle 3-3: Gewichte für Typ 3291 Ventil ½ 1½ 1003 Class 150 und 300 15,5 17,5 22,5 Ventil ohne 1224 Antrieb Class 600 (ca.)
  • Seite 24 Typ 3291 mit Anschweißenden Info Weitere Maße und Gewichte können dem folgenden Typenblatt entnommen werden: u T 8072‑1 Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B. für pneumatische SAMSON‑ Antriebe: u T 8310‑1 für Antriebe Typ 3271 und Typ 3277 bis 750 cm² Antriebsfläche u T 8310‑2 für Antriebe Typ 3271 ab 1000 cm² Antriebsfläche u T 8310‑3 für Antriebe Typ 3271 mit 1400‑60 cm²...

  • Seite 25: Lieferung Und Innerbetrieblicher Transport

    Gefahr durch Herunterfallen schwebender am Gerät“. Lasten! 2. Lieferung auf Schäden durch Transport Î Nicht unter schwebenden Lasten aufhal- prüfen. Transportschäden an SAMSON ten. und Transportunternehmen (vgl. Liefer- Î Transportwege absichern. schein) melden. 3. Gewicht und Abmaße der zu transpor-...
  • Seite 26 WARNUNG Tipp Verletzungsgefahr durch Kippen des Stell- Bei Ausführungen mit Innengewinde am ventils! oberen Deckel eines SAMSON‑Antriebs Î Schwerpunkt des Stellventils beachten. kann statt der Ringschraube ein Anschlag- Î Stellventil gegen Umkippen und Verdre- wirbel eingeschraubt werden (vgl. zugehö- hen sichern.

  • Seite 27: Ventil Transportieren

    Lieferung und innerbetrieblicher Transport Bild 4-1: Hebepunkte am Stellventil: mit Flanschen und zusätzlicher Hebeöse am Antrieb (links) · mit Anschweißenden (rechts) 4.3.1 Ventil transportieren − Verrohrungen und eventuell vorhandene Anbaugeräte vor Beschädigungen schüt- Das Stellventil kann mithilfe von Hebezeugen zen. wie z. B. einem Kran oder Gabelstapler −...

  • Seite 28: Ventil Heben

    Lieferung und innerbetrieblicher Transport 4.3.2 Ventil heben a) Ausführung mit Flanschen Für den Einbau des Stellventils in die Rohrlei- 1. Je eine Hebeschlinge an den Flanschen tung können größere Ventile mithilfe von He- des Gehäuses und am Tragmittel (z. B. bezeugen wie z. B. einem Kran oder Gabel- Haken) des Krans oder Gabelstaplers stapler angehoben werden.

  • Seite 29: Ventil Lagern

    Info zu vermeiden, Elastomere nicht aufhän- SAMSON empfiehlt, bei längerer Lagerung gen oder knicken. das Stellventil und die Lagerbedingungen re- − SAMSON empfiehlt für Elastomere eine gelmäßig zu prüfen. Lagertemperatur von 15 °C (59 °F). − Elastomere getrennt von Schmiermitteln, Lagerbedingungen Chemikalien, Lösungen und Brennstoffen −...
  • Seite 30 Lieferung und innerbetrieblicher Transport EB 8072...

  • Seite 31: Montage

    Montage 5 Montage Stellventils inklusive Anbaugeräten aus Pers- pektive des Bedienungspersonals. Die in diesem Kapitel beschriebenen Arbei- Der Anlagenbetreiber muss sicherstellen, ten dürfen nur durch Fachpersonal durchge- dass das Bedienungspersonal nach Einbau führt werden, das der jeweiligen Aufgabe des Geräts alle notwendigen Arbeiten ge- entsprechend qualifiziert ist.
  • Seite 32 Montage als Empfehlung. Bei signifikanter Unter- Abstützung und Aufhängung schreitung dieser von SAMSON empfohle- nen Längen Rücksprache mit SAMSON hal- Info ten. Auswahl und Umsetzung einer geeigneten Für eine einwandfreie Funktion des Stellven- Abstützung oder Aufhängung des eingebau- tils, folgende Bedingungen sicherstellen: ten Stellventils sowie der Rohrleitung liegen in der Verantwortung des Anlagenbauers.

  • Seite 33: Montage Vorbereiten

    Montage 5.2 Montage vorbereiten Folgende vorbereitende Schritte durchführen: Î Für die Montage erforderliches Material Vor der Montage folgende Bedingungen si- und Werkzeug bereitlegen. cherstellen: Î Rohrleitungen durchspülen. − Das Ventil ist sauber. − Das Ventil und alle Anbaugeräte inklusi- Info ve Verrohrungen sind unbeschädigt.

  • Seite 34: Externe Verdrehsicherung Montieren

    Beschädigung des Stellventils durch unge- positionieren. eignete Werkzeuge! 6. Gleitscheiben (309) ohne Schmiermittel Î Nur von SAMSON zugelassene Werk- mit der Fase voran in die Vertiefungen zeuge verwenden, vgl. u AB 0100. der Schellenhälften (301) bis zum An- schlag mit einem Schonhammer oder ei- 5.3.1...
  • Seite 35 Montage Tabelle 5-4: Anzugsmomente ler Spalt zwischen 0,5 und 1 mm auf jeder Seite (vgl. Detail Y in Bild 5-2). Schraubengröße Anzugsmoment [Nm] − Die Verdrehsicherung klemmt nicht auf dem Joch und lässt sich in Hu- brichtung frei verfahren. 13. Folgende Resultate überprüfen und si- 14.
  • Seite 36 Montage Kegelstange Legende Stange Schmiermittel Gleitmo 1763 V Schellen Schrauben Scheiben Gleitscheiben Bild 5-2: Montageübersicht der Verdrehsicherung in der Standardausführung EB 8072...
  • Seite 37 Montage b) Sonderausführung für Ventile und Scheiben (304) handfest verschrau- ben. der Bauart 290 NPS 2 bis 4 7. Antrieb montieren, vgl. Kap. 5.3.2. Vgl. Bild 5-3 und Bild 5-4 8. Die Stange (9) hochdrehen, bis der Kopf 1. Hubschild (84) mit Lasche (83) und ge- der Stange an der ausgefahrenen An- gebenenfalls Warnhinweisschild (255) triebsstange anliegt.
  • Seite 38 Montage Legende Joch Schrauben Lasche Kegelstange Hubschild Schlagmutter Warnhinweisschild Halter Schrauben Scheiben Bild 5-3: Montageübersicht der Baugruppe Joch mit Hubschild in der Sonderausführung EB 8072...
  • Seite 39 Montage Kegelstange Legende Stange Schmiermittel Gleitmo 1763 V Schellen Schrauben Scheiben Gleitscheiben Bild 5-4: Montageübersicht der Verdrehsicherung in der Sonderausführung EB 8072...
  • Seite 40 Montage Tabelle 5-3: Anbaumaße für pneumatische Antriebe Typ 3271 und Typ 3277 · Maßbild vgl. Bild 5‑5 Vorspan- Antrieb nung Antrieb Maß bei geschlossenem Ventil [mm] [cm²] [mm] [mm] NPS 2…4 · Sonderausführung 3,75 – – 22,5 118,5 67,5 34,5 103,5 82,5 34,5 1000 1400-60 –...
  • Seite 41 Montage Vorspan- Antrieb nung Antrieb Maß bei geschlossenem Ventil [mm] [cm²] [mm] [mm] NPS 8…10 bis Sitzbohrung 200 · Standardausführung 1000 1400-60 87,5 1400-120 2800 5600 EB 8072 5-11...
  • Seite 42 Montage Kugeln nur bei Standardausführung Bild 5-5: Maßbild der Anbaumaße für pneumatische Antriebe Typ 3271 und Typ 3277 5-12 EB 8072...

  • Seite 43: Ventil Und Antrieb Zusammenbauen

    Montage 5.3.2 Ventil und Antrieb SAMSON-Stellventile werden je nach Aus- führung mit bereits am Ventil montiertem An- zusammenbauen trieb geliefert oder Ventil und Antrieb wer- den separat geliefert. Bei separater Lieferung WARNUNG müssen Ventil und Antrieb am Einbauort zu- Verletzungsgefahr durch vorgespannte Fe- sammengebaut werden.

  • Seite 44: Hubschild Ausrichten

    Montage Ausführungen mit Lochkegel Lochkegel mit gleichprozentiger Kennlinie können nahe der Dichtkante nur eine Boh- rung aufweisen. Je nach Nennweite des Ven- tils sind die Lochbilder unterschiedlich ausge- Kegel- führt und teilweise unsymmetrisch angeord- stange net. Das Medium im Ventil entweicht durch die Löcher, sobald der Kegel aus dem Sitz gehoben wird.

  • Seite 45: Ventil In Die Rohrleitung Einbauen

    Montage 5.3.3 Ventil in die Rohrleitung 4. Ventil mit geeignetem Hebezeug an den Einbauort heben, vgl. Abschnitt „Ventil einbauen heben“ im Kap. „Lieferung und innerbe- trieblicher Transport“. Dabei die Durch- HINWEIS flussrichtung des Ventils beachten. Ein Beschädigung des Ventils durch nicht fach- Pfeil auf dem Ventil zeigt die Durchfluss- gerecht ausgeführte Arbeiten! richtung an.
  • Seite 46 Montage 5.4 Montiertes Ventil prüfen Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Gehör schädigen. GEFAHR Î Bei Arbeiten in Ventilnähe Gehörschutz Berstgefahr bei unsachgemäßem Öffnen tragen von druckbeaufschlagten Geräten und Bau- teilen! Stellventile und Rohrleitungen sind Druckge- WARNUNG WARNUNG räte, die bei falscher Handhabung bersten...

  • Seite 47: Dichtheit

    Montage 4. Erforderlichen Prüfdruck beaufschlagen. WARNUNG 5. Ventil auf äußere Leckagen prüfen. Verletzungsgefahr durch vorgespannte Fe- 6. Rohrleitungsabschnitt und Ventil wieder dern! drucklos setzen. Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- 7. Falls erforderlich, undichte Stellen nach- kennbar an den verlängerten Schrauben an arbeiten, vgl.

  • Seite 48: Hubbewegung

    Montage 4. Schritt 1 und 2 wiederholen, bis die Bei der Druckprobe folgende Bedingungen Stopfbuchspackung vollständig abdich- sicherstellen: tet. − Kegel einfahren, um das Ventil zu öffnen. Î Falls die nachziehbare Stopfbuchspa- − Maximal zulässigen Druck für Ventil und ckung nicht korrekt abdichtet, After Sales Anlage einhalten.

  • Seite 49: Inbetriebnahme

    Inbetriebnahme 6 Inbetriebnahme mente schlagartig entlüften. Beides kann das Gehör schädigen. Die in diesem Kapitel beschriebenen Arbei- Î Bei Arbeiten in Ventilnähe Gehörschutz ten dürfen nur durch Fachpersonal durchge- tragen führt werden, das der jeweiligen Aufgabe entsprechend qualifiziert ist. WARNUNG WARNUNG WARNUNG Quetschgefahr durch bewegliche Antriebs-...
  • Seite 50 Inbetriebnahme Vor der Inbetriebnahme/Wiederinbetrieb- nahme folgende Bedingungen sicherstellen: − Stellventil ist vorschriftsmäßig in die Rohrleitung eingebaut, vgl. Kap. „Monta- ge“. − Dichtheit und Funktion sind mit positivem Ergebnis auf Fehlerlosigkeit geprüft, vgl. Abschnitt „Montiertes Ventil prüfen“ im Kap. „Montage“. − Die herrschenden Bedingungen im be- troffenen Anlagenteil entsprechen der Auslegung des Stellventils, vgl.

  • Seite 51: Betrieb

    Betrieb 7 Betrieb Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Sobald die Tätigkeiten zur Inbetriebnahme/ Gehör schädigen. Wiederinbetriebnahme abgeschlossen sind, Î Bei Arbeiten in Ventilnähe Gehörschutz ist das Ventil betriebsbereit. tragen WARNUNG WARNUNG WARNUNG Verbrennungsgefahr durch heiße oder kalte Bauteile und Rohrleitung! Quetschgefahr durch bewegliche Antriebs- und Kegelstange!

  • Seite 52: Im Regelbetrieb Arbeiten

    Betrieb 7.1 Im Regelbetrieb arbeiten Bei Antrieben mit Handverstellung muss das Handrad für den normalen Regelbetrieb in der neutralen Stellung stehen. 7.2 Im Handbetrieb arbeiten Bei Antrieben mit Handverstellung kann das Ventil bei Ausfall der Hilfsenergie manuell geöffnet oder geschlossen werden. EB 8072...

  • Seite 53: Störungen

    Störungen 8 Störungen Gefahrenhinweise, Warnhinweise und Hinweise vgl. Kap. „Sicherheitshinweise und Schutzmaßnahmen“ 8.1 Fehler erkennen und beheben Fehler Mögliche Ursache Abhilfe Antriebs- und Kegel- Antrieb ist mechanisch Anbau prüfen. stange bewegt sich blockiert. Blockierung aufheben. trotz Anforderung WARNUNG! Eine blockierte Antriebs- und Kegel- nicht.
  • Seite 54 Störungen Fehler Mögliche Ursache Abhilfe Erhöhter Mediums- Zwischen Sitz und Ke- Anlagenteil absperren und Ventil durchspülen. durchfluss bei geschlos- gel haben sich Schmutz senem Ventil (innere Le- oder andere Fremdkör- ckage) per abgelagert. Ventilgarnitur ist ver- Sitz und Kegel austauschen (vgl. Kap. „Instandhal- schlissen.

  • Seite 55: Notfallmaßnahmen Durchführen

    Störungen 8.2 Notfallmaßnahmen durch- führen Notfallmaßnahmen der Anlage obliegen dem Anlagenbetreiber. Im Fall einer Störung am Ventil: 1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Fehler diagnostizieren, vgl. Kap. 8.1. 3. Fehler beheben, die im Rahmen der in dieser EB beschriebenen Handlungsan- leitungen behebbar sind.
  • Seite 56 EB 8072...

  • Seite 57: Instandhaltung

    Instandhaltung 9 Instandhaltung WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verbrennungsgefahr durch heiße oder kalte ten dürfen nur durch Fachpersonal durchge- Bauteile und Rohrleitung! führt werden, das der jeweiligen Aufgabe Ventilbauteile und Rohrleitung können im Be- entsprechend qualifiziert ist. trieb sehr heiß oder sehr kalt werden und bei Berührung zu Verbrennungen führen.
  • Seite 58 Î Bei Arbeiten in Stellventilnähe Augen- schutz tragen. HINWEIS Beschädigung des Stellventils durch unge- eignete Werkzeuge! WARNUNG Î Nur von SAMSON zugelassene Werk- Verletzungsgefahr durch vorgespannte Fe- zeuge verwenden, vgl. u AB 0100. dern! Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- kennbar an den verlängerten Schrauben an...

  • Seite 59: Periodische Prüfungen

    Instandhaltungs- und Reparaturarbeiten stimmten Prüfplans. ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. SAMSON empfiehlt folgende Überprüfungen, die während des laufenden Betriebs durchge- führt werden können: Prüfung Maßnahme bei negativem Prüfergebnis Einprägungen oder Aufprägungen am Beschädigte, fehlende oder fehlerhafte Schilder oder Auf- Stellventil, Aufkleber und Schilder auf kleber sofort erneuern.
  • Seite 60 Instandhaltung Prüfung Maßnahme bei negativem Prüfergebnis Sofern vorhanden, Prüfanschluss und Stellventil außer Betrieb nehmen, vgl. Kap. „Außerbetrieb- Balgteilabdichtung auf Dichtheit nach nahme“. Zur Reparatur des Balgteils After Sales Service außen überprüfen. kontaktieren, vgl. Kap. „Reparatur“. WARNUNG! Verletzungsgefahr durch unter Druck stehende Bauteile und aus- tretendes Medium! Schraube des Prü- fanschlusses nicht lösen, während das Ventil druckbeaufschlagt ist.

  • Seite 61: Instandhaltungsarbeiten Vorbereiten

    Spannung stehenden Verdrehsicherung! Tipp Wenn der Antrieb am Ventil einsatzbereit montiert ist, stehen die Schellen (301) der SAMSON empfiehlt, das Ventil zu Instand- Verdrehsicherung an der Kegelstange unter haltungsarbeiten aus der Rohrleitung auszu- Spannung. bauen, vgl. Kap. „Demontage“.
  • Seite 62 9 Kupplungsmutter 60 Montagegruppe Joch 10 Kontermutter 92 Schlagmutter 14 Gehäusemutter 124 Sitzhalterung 15 Stopfbuchspackung 125 Ausgleichsring 17 Flachdichtung (Gehäusedichtung) 126 Dichtung Sitzhalterung 21 Isolierteil 127 Dichtung Sitzbrücke Bild 9-1: Ventil Typ 3291: mit Standardoberteil (links) · mit Isolierteil (rechts) EB 8072...

  • Seite 63: Dichtflächen Prüfen

    Instandhaltung 9.4 Instandhaltungsarbeiten − Das Ventil ist ohne Balgteil ausgeführt. Î Für den Austausch der Dichtungen bei Î Vor allen Instandhaltungsarbeiten muss anderen Ausführungen After Sales Ser- das Stellventil vorbereitet werden, vgl. vice kontaktieren. Kap. 9.2. Î Nach allen Instandhaltungsarbeiten ist Die folgenden Dichtungen sind verbaut und das Stellventil vor der Wiederinbetrieb- müssen ausgetauscht werden:...
  • Seite 64 Instandhaltung Beschreibung Dichtfläche zwischen Dichtung Sitzbrücke DF 1 (127) und Gehäuse (1) Dichtfläche zwischen Sitz (4) und Dichtung DF 2 Sitzbrücke (127) Dichtfläche zwischen Sitzhalterung (124) DF 10 DF 3 und Gehäuse (1) Dichtfläche zwischen Ausgleichsring (125) DF 4 und Dichtung Sitzhalterung (126) Dichtfläche zwischen Flachdichtung (17) DF 5 und Ausgleichsring (125) Dichtfläche zwischen Flachdichtung (17)
  • Seite 65 Instandhaltung die Nut der Sitzhalterung (124) einlegen, vgl. Bild 9-3. 6. Erforderliche Anzahl der Ausgleichsringe (125) wie in Kap. 9.4.5 beschrieben ausmessen. Neue Ausgleichsringe (125) auf die Dichtungen (126) legen, vgl. Bild 9-4. Ab NPS 6: Dichtungen (126) und Aus- gleichsringe (125) abwechselnd in die Bild 9-3: Dichtung (126) Nut der Sitzhalterung (124) legen.

  • Seite 66: Stopfbuchspackung Austauschen

    Instandhaltung 9.4.3 Stopfbuchspackung aus- 8. Sämtliche Stopfbuchsteile mit geeignetem Werkzeug aus dem Packungsraum her- tauschen ausziehen. 9. Beschädigte Teile erneuern. Dichtfläche HINWEIS (DF 10) im Packungsraum sorgfältig rei- Beschädigung des Stellventils durch fehler- nigen. hafte Instandhaltung! 10. Alle Packungsteile sowie die Kegelstange Î...

  • Seite 67: Packung Form Ht

    Instandhaltung c) Packung ADSEAL 15. Kegel (5) fest in den Sitz (4) drücken. Dabei Oberteil (2) mit Gehäusemuttern (14) befestigen, vgl. Kap. 9.4.6. 1. Vorgehen wie im Abschnitt „Packung Standard (PTFE)“ Punkt 1 bis 13 be- 16. Gewindebuchse (8) einschrauben und schrieben.

  • Seite 68: Distanzscheibe Mit Haltering

    Instandhaltung Standard ADSEAL Form HT NPS ½…1½ NPS 2…4 15.1 15.2 Gewindebuchse 15.2 Dichtring Feder Packungsring Scheibe Distanzbuchse Packung Distanzbuchse 15.1 Distanzscheibe mit Haltering Info Die Anzahl der Distanzbuchsen (18, 19) variiert je nach Nennweite. Bild 9-6: Stopfbuchspackungen: Standard (links) · Form HT (Mitte) · ADSEAL (rechts) 9-12 EB 8072...

  • Seite 69: Sitz Und Kegel Austauschen

    − Im Ventil ist die Stopfbuchspackung Werkzeug aus dem Packungsraum her- Standard, Form HT oder ADSEAL ver- ausziehen. baut. SAMSON empfiehlt, dabei die Stopf- Î Für den Austausch von Sitz und Kegel buchspackung auszutauschen, vgl. bei anderen Ausführungen After Sales Kap. 9.4.3.
  • Seite 70 Instandhaltung 16. Neuen Kegel mit Kegelstange (5) in das 20. Gewindebuchse (8) einschrauben und Oberteil (2) einschieben. festziehen. Anzugsmomente beachten. 17. Oberteil (2) zusammen mit Kegelstange 21. Joch (60) auf das Oberteil (2) setzen und und Kegel (5) lose auf das Gehäuse set- mit Schlagmutter (92) befestigen.
  • Seite 71 Instandhaltung A26/27 Bild 9-7: Typ 3291 mit pneumatischem Antrieb Typ 3271 EB 8072 9-15...

  • Seite 72: Anzahl Der Dichtungen Ermitteln

    Instandhaltung 9.4.5 Anzahl der Dichtungen ermitteln Die folgenden Dichtungen sind verbaut und müssen ausgetauscht werden: − Flachdichtung (17) − Ausgleichsring (125) − Dichtung Sitzhalterung (126) Ermittlung von Höhe H1 H1 ist die Höhe zwischen der Dichtfläche der Sitzhalterung (124) und der Dichtfläche des Gehäuses (1), vgl.
  • Seite 73 Instandhaltung Ermittlung von Höhe H2 H2 ist die Höhe der neuen Dichtung bzw. Dichtungen (126) an der Sitzhalterung (124), vgl. Bild 9-9. 1. H2 an drei gleichmäßig am Umfang ver- teilten Stellen ausmessen. 2. Messwerte 1 bis 3 in Tabelle 9-2 eintra- gen.
  • Seite 74 Instandhaltung Auswahl der Ausgleichsringe ist die Höhe der benötigten Ausgleichs- ringe. 1. Höhe t mithilfe der bisher ermittelten NPS ½…4 Werte (vgl. Tabelle 9-1 und Tabelle 9-2) berechnen und in Tabelle 9-3 eintragen. 2. Ausgleichsringe (125) einlegen, vgl. Kap. 9.4.2. Info Bis NPS 4 werden für den Höhenausgleich NPS 6…8 nur ein Ausgleichsring und eine Dichtung verwendet.

  • Seite 75: Gehäusemuttern Anziehen

    Instandhaltung 9.4.6 Gehäusemuttern an- ziehen HINWEIS Beschädigung des Stellventils durch zu hohe oder zu niedrige Anzugsmomente! Die Bauteile des Stellventils müssen mit be- stimmten Drehmomenten angezogen wer- den. Zu fest angezogene Bauteile unterliegen übermäßigem Verschleiß. Zu leicht angezo- Bild 9-11: Reihenfolge beim Anziehen der Ge- gene Bauteile können Leckagen verursachen.

  • Seite 76: Ersatzteile Und Verbrauchsgüter Bestellen

    Instandhaltung 9.5 Ersatzteile und Verbrauchs- güter bestellen Auskunft über Ersatzteile, Schmiermittel und Werkzeuge erteilen Ihre SAMSON-Vertre- tung und der After Sales Service von SAMSON. Ersatzteile Informationen zu Ersatzteilen stehen im „An- hang“ zur Verfügung. Schmiermittel Informationen zu geeigneten Schmiermitteln stehen in der Druckschrift u AB 0100 zur Verfügung.

  • Seite 77: Außerbetriebnahme

    Außerbetriebnahme 10 Außerbetriebnahme WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verletzungsgefahr durch unter Druck ste- ten dürfen nur durch Fachpersonal durchge- hende Bauteile und austretendes Medium! führt werden, das der jeweiligen Aufgabe Î Schraube des Prüfanschlusses nicht lö- entsprechend qualifiziert ist. sen, während das Ventil druckbeauf- schlagt ist.
  • Seite 78 Außerbetriebnahme Î Bei blockierter Antriebs‑ und Kegelstan- 3. Pneumatische Hilfsenergie abstellen und ge (z. B. durch „Festfressen“ bei längerer verriegeln, um Stellventil drucklos zu set- Nichtbetätigung) Restenergien des An- zen. triebs (Federspannung) vor Lösung der 4. Restenergien entladen. Blockade abbauen, vgl. zugehörige An- 5.

  • Seite 79: Demontage

    Demontage 11 Demontage WARNUNG WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verletzungsgefahr durch Mediumsreste im ten dürfen nur durch Fachpersonal durchge- Ventil! führt werden, das der jeweiligen Aufgabe Bei Arbeiten am Ventil können Mediumsreste entsprechend qualifiziert ist. austreten und abhängig von den Mediumsei- genschaften zu Verletzungen (z. B.

  • Seite 80: Ventil Aus Der Rohrleitung Ausbauen

    Demontage Schrauben (303) der Verdrehsicherung 3. Ventil aus Rohrleitung herausnehmen, nicht lösen. vgl. Kap. „Lieferung und innerbetrieb- Î Verdrehsicherung der Kegelstange nur licher Transport“. bei demontiertem bzw. kraftentkoppeltem 11.2 Antrieb demontieren Antrieb demontieren. Vgl. zugehörige Antriebsdokumentation. Vor der Demontage sicherstellen, dass fol- gende Bedingungen erfüllt sind: −...

  • Seite 81: Reparatur

    4. Die Ware an die auf dem RMA-Schein Î Für Instandsetzungs- und Reparaturar- angegebene Lieferadresse senden. beiten After Sales Service von SAMSON kontaktieren. Info Weitere Informationen für die Einsendung 12.1 Geräte an SAMSON von Geräten bzw. Retouren-Abwicklung sind senden auf u www.samsongroup.com >...
  • Seite 82 12-2 EB 8072...

  • Seite 83: Entsorgung

    Entsorgung 13 Entsorgung Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahr- stoffe nicht dem Hausmüll zuführen. EB 8072 13-1...
  • Seite 84 13-2 EB 8072...

  • Seite 85: Zertifikate

    Stand bei Drucklegung. Die jeweils ak- tuellsten Zertifikate liegen im Internet unter dem Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselek- tor > Ventile und Armaturen > 3291 Weitere, optionale Zertifikate stehen auf An- frage zur Verfügung. EB 8072...
  • Seite 86 14-2 EB 8072...
  • Seite 87 EB 8072 14-3...
  • Seite 88 14-4 EB 8072...

  • Seite 89: Anhang

    Anhang 15 Anhang 15.1 Anzugsmomente, Schmiermittel und Werkzeuge Vgl. u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel 15.2 Ersatzteile Ausgleichsringe (125) Tipp Die Ausgleichsringe werden als Set beste- Bei Fragen zum passenden Werkstoff des hend aus sieben Ausgleichsringen verschie- Ausgleichsrings, After Sales Service kontak- dener Stärken von 0,7 bis 1,25 mm gelie- tieren.
  • Seite 90 Anhang Übersicht über Ersatzteile am Ventil Gehäuse Flachdichtung (Oberteil) Oberteil Verschlussschraube (Prüfanschluss) Joch Dichtring Sitz Ring (Druckentlastung) Kegel (mit Kegelstange) Dichtung (Druckentlastung) Mutter Dichtung (Druckentlastung) Führungsbuchse Träger (Druckentlastung) Gewindebuchse (Packungsmutter) Sechskantschraube (Druckentlastung) Kupplungsmutter Sechskantschraube (Druckentlastung) Kontermutter Schraubensicherung (Druckentlastung) Feder Führungsband (mehrere Führungen nur bei Ausführung mit Graphitdichtring) Scheibe Ring (Druckentlastung)
  • Seite 91 Anhang EB 8072 15-3...
  • Seite 92 15-4 EB 8072...
  • Seite 93 EB 8072 15-5...

  • Seite 94: Service

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-...
