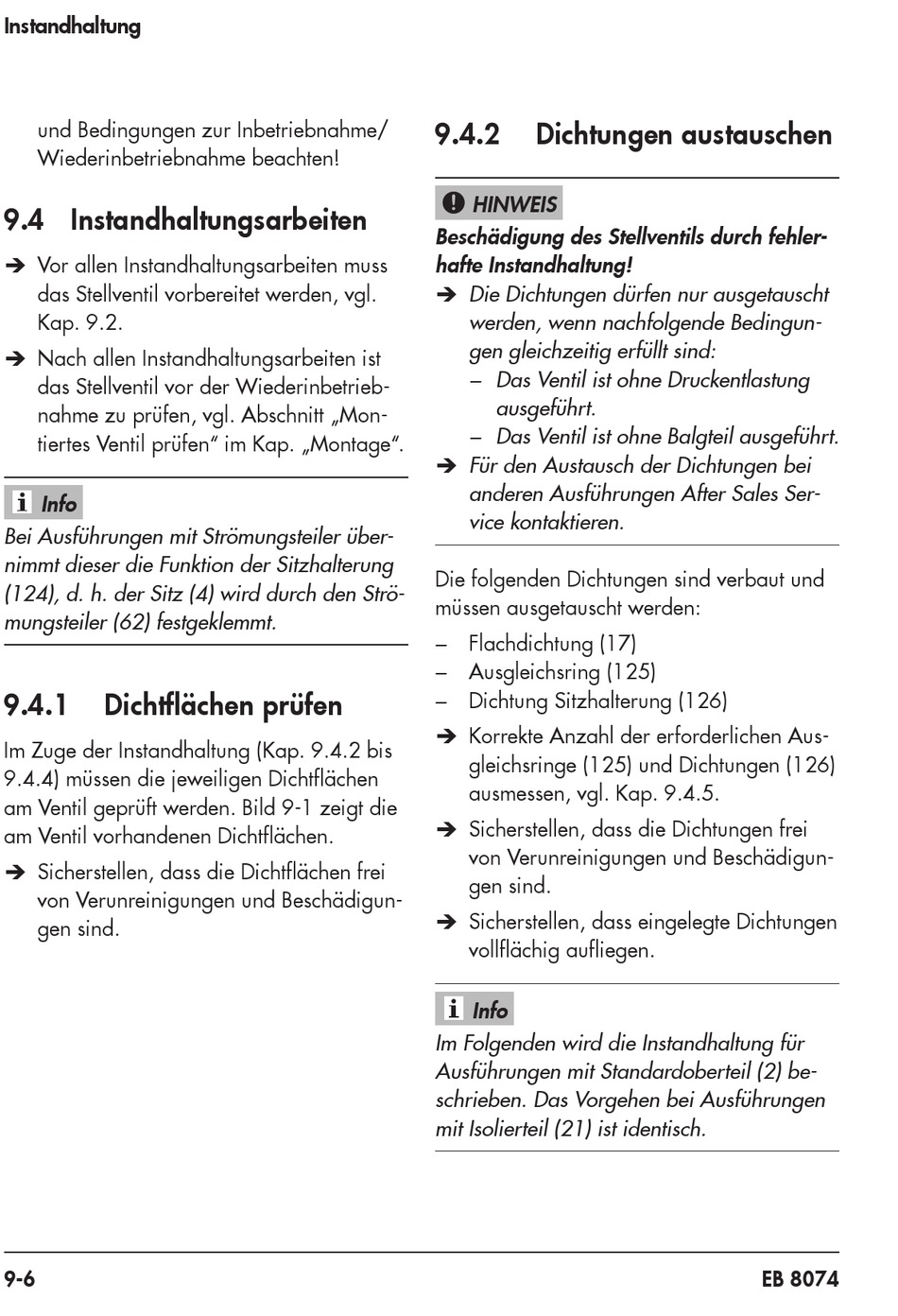

Instandhaltung
und Bedingungen zur Inbetriebnahme/
Wiederinbetriebnahme beachten!
9.4 Instandhaltungsarbeiten
Î Vor allen Instandhaltungsarbeiten muss
das Stellventil vorbereitet werden, vgl.
Kap. 9.2.
Î Nach allen Instandhaltungsarbeiten ist
das Stellventil vor der Wiederinbetrieb-
nahme zu prüfen, vgl. Abschnitt „Mon-
tiertes Ventil prüfen" im Kap. „Montage".
Info
Bei Ausführungen mit Strömungsteiler über-
nimmt dieser die Funktion der Sitzhalterung
(124), d. h. der Sitz (4) wird durch den Strö-
mungsteiler (62) festgeklemmt.
9.4.1 Dichtflächen prüfen
Im Zuge der Instandhaltung (Kap. 9.4.2 bis
9.4.4) müssen die jeweiligen Dichtflächen
am Ventil geprüft werden. Bild 9-1 zeigt die
am Ventil vorhandenen Dichtflächen.
Î Sicherstellen, dass die Dichtflächen frei
von Verunreinigungen und Beschädigun-
gen sind.
9-6
9.4.2

Dichtungen austauschen

HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung!
Î Die Dichtungen dürfen nur ausgetauscht
werden, wenn nachfolgende Bedingun-
gen gleichzeitig erfüllt sind:
− Das Ventil ist ohne Druckentlastung
ausgeführt.
− Das Ventil ist ohne Balgteil ausgeführt.
Î Für den Austausch der Dichtungen bei
anderen Ausführungen After Sales Ser-
vice kontaktieren.
Die folgenden Dichtungen sind verbaut und
müssen ausgetauscht werden:
− Flachdichtung (17)
− Ausgleichsring (125)
− Dichtung Sitzhalterung (126)
Î Korrekte Anzahl der erforderlichen Aus-
gleichsringe (125) und Dichtungen (126)
ausmessen, vgl. Kap. 9.4.5.
Î Sicherstellen, dass die Dichtungen frei
von Verunreinigungen und Beschädigun-
gen sind.
Î Sicherstellen, dass eingelegte Dichtungen
vollflächig aufliegen.
Info
Im Folgenden wird die Instandhaltung für
Ausführungen mit Standardoberteil (2) be-
schrieben. Das Vorgehen bei Ausführungen
mit Isolierteil (21) ist identisch.
EB 8074
