DF 10
DF 8, DF 9
DF 5
DF 4
DF 3
DF 7
DF 2
DF 1

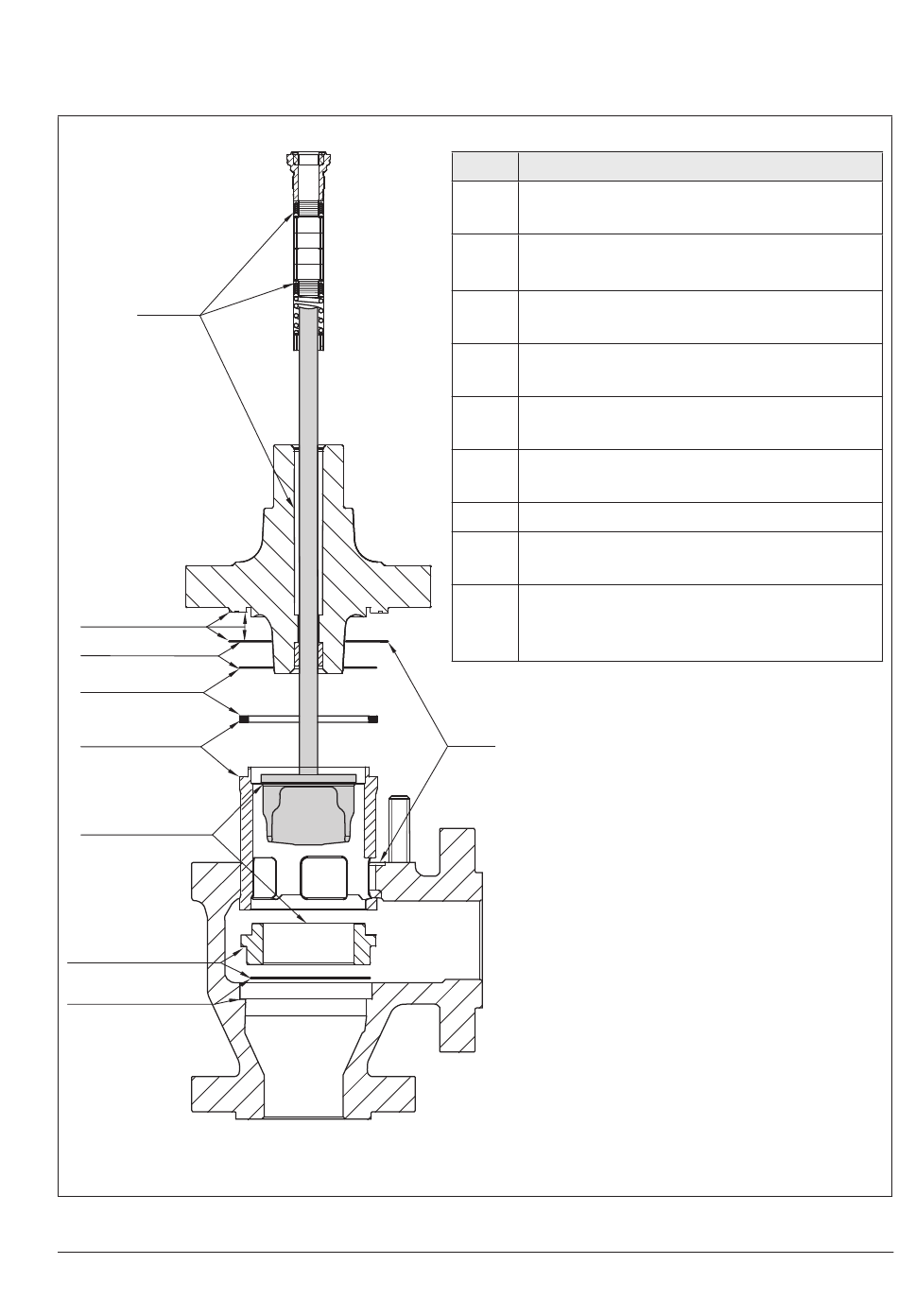

Bild 9-1: Dichtflächen am Ventil
EB 8074
Nr. Beschreibung
Dichtfläche zwischen Dichtung Sitzbrücke
DF 1
(127) und Gehäuse (1)
Dichtfläche zwischen Sitz (4) und Dichtung
DF 2
Sitzbrücke (127)
Dichtfläche zwischen Sitzhalterung (124)
DF 3
und Gehäuse (1)
Dichtfläche zwischen Ausgleichsring (125)
DF 4
und Dichtung Sitzhalterung (126)
Dichtfläche zwischen Flachdichtung (17)
DF 5
und Ausgleichsring (125)
Dichtfläche zwischen Flachdichtung (17)
DF 6
und Gehäuse (1)
DF 7 Dichtfläche zwischen Sitz (4) und Kegel (5)
DF 8, Dichtflächen zwischen Oberteil (2) bzw.
DF 9 Isolierteil (21) und Flachdichtung (17)
Dichtfläche zwischen V-Ring-Packung (16)
DF 10 und Packungsraum im Oberteil (2) bzw.
Isolierteil (21)
DF 6
Instandhaltung
