Instandhaltung
9.4.5 Anzahl der Dichtungen
ermitteln
Die folgenden Dichtungen sind verbaut und
müssen ausgetauscht werden:
− Flachdichtung (17)
− Ausgleichsring (125)
− Dichtung Sitzhalterung (126)
Ermittlung von Höhe H1
H1 ist die Höhe zwischen der Dichtfläche
der Sitzhalterung (124) und der Dichtfläche
des Gehäuses (1), vgl. Bild 9-8.
1. H1 an drei gleichmäßig am Umfang des
Gehäuses verteilten Stellen ausmessen.
2. Messwerte 1 bis 3 in Tabelle 9-1 eintra-
gen. Mittelwert berechnen und als Maß
H1 ebenfalls eintragen.
Ist
3. Differenz ∆H aus Sollmaß H1
maß H1 bilden und ebenfalls eintragen.
Ist
Tabelle 9-1: Ermittlung von Höhe H1 · Maße in mm
NPS H1
Soll
½...1 4,8
1½ 5,1
2 5,1
3 5,1
4 5,1
6 9,9
8 10,1
9-16
und Ist-
Soll
H1 H1
(Wert 1) (Wert 2)
1 Gehäuse
4 Sitz
124 Sitzhalterung

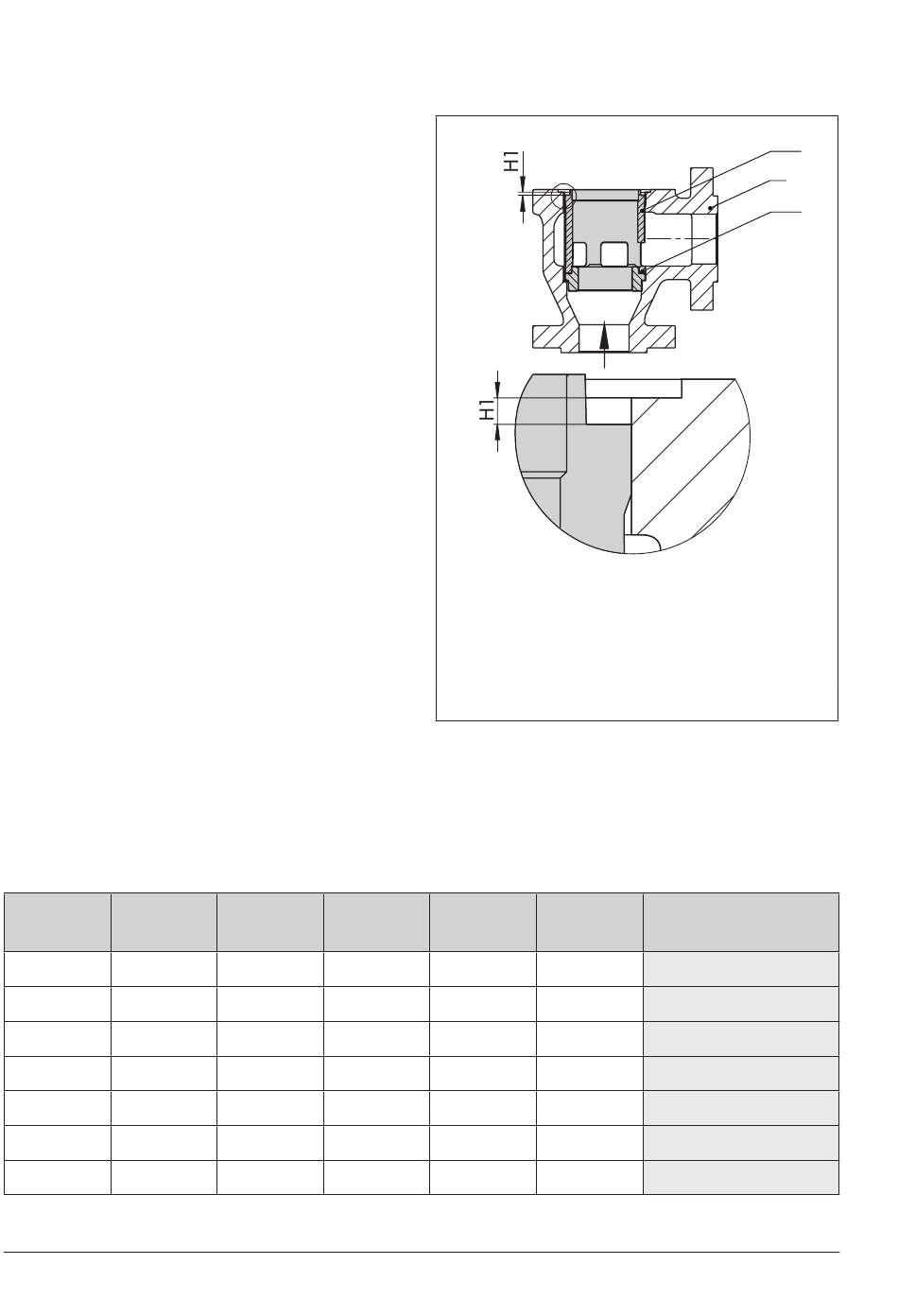

Bild 9-8: Höhe H1 im Detail
H1
H1
(Wert 3) Ist
124
1
4
ΔH = H1 – H1
Soll Ist
