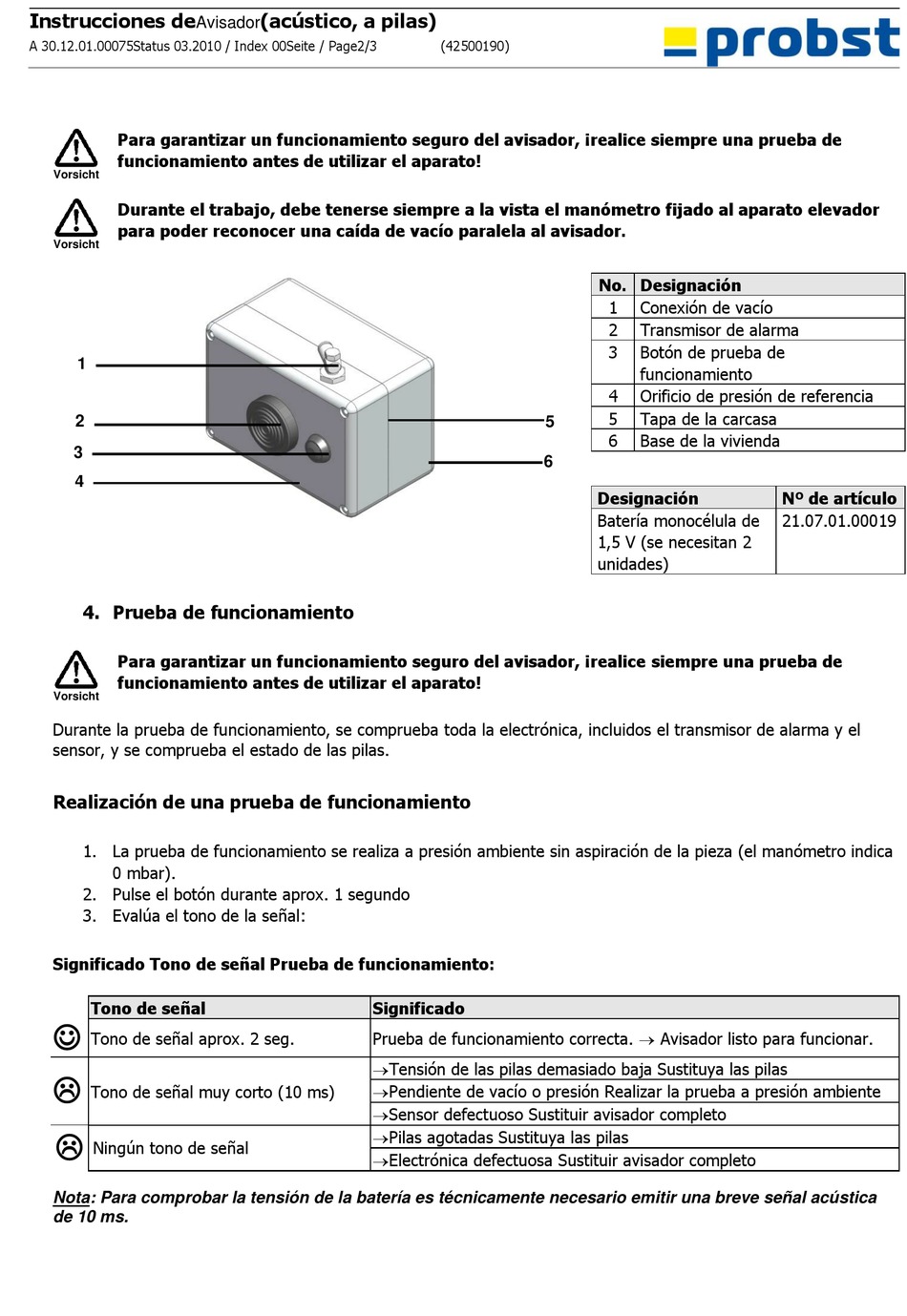

Prueba De Funcionamiento - probst SH-1000-MINI-E Betriebsanleitung

Instrucciones de
Avisador
A 30.12.01.00075Status 03.2010 / Index 00Seite / Page2/3
Para garantizar un funcionamiento seguro del avisador, ¡realice siempre una prueba de
funcionamiento antes de utilizar el aparato!
Vorsicht
Durante el trabajo, debe tenerse siempre a la vista el manómetro fijado al aparato elevador
para poder reconocer una caída de vacío paralela al avisador.
Vorsicht
1
2
3
4

4. Prueba de funcionamiento

Para garantizar un funcionamiento seguro del avisador, ¡realice siempre una prueba de
funcionamiento antes de utilizar el aparato!
Vorsicht
Durante la prueba de funcionamiento, se comprueba toda la electrónica, incluidos el transmisor de alarma y el
sensor, y se comprueba el estado de las pilas.
Realización de una prueba de funcionamiento
1. La prueba de funcionamiento se realiza a presión ambiente sin aspiración de la pieza (el manómetro indica
0 mbar).
2. Pulse el botón durante aprox. 1 segundo
3. Evalúa el tono de la señal:
Significado Tono de señal Prueba de funcionamiento:
Tono de señal
☺
Tono de señal aprox. 2 seg.

Tono de señal muy corto (10 ms)

Ningún tono de señal
Nota: Para comprobar la tensión de la batería es técnicamente necesario emitir una breve señal acústica
de 10 ms.
(acústico, a pilas)
Significado
Prueba de funcionamiento correcta. → Avisador listo para funcionar.
→Tensión de las pilas demasiado baja Sustituya las pilas
→Pendiente de vacío o presión Realizar la prueba a presión ambiente
→Sensor defectuoso Sustituir avisador completo
→Pilas agotadas Sustituya las pilas
→Electrónica defectuosa Sustituir avisador completo
(42500190)
No. Designación
1
2
3
4
5
5
6
6
Designación
Batería monocélula de
1,5 V (se necesitan 2
unidades)
Conexión de vacío
Transmisor de alarma
Botón de prueba de
funcionamiento
Orificio de presión de referencia
Tapa de la carcasa
Base de la vivienda
Nº de artículo
21.07.01.00019
