Taurus UB10.5 Pro Montage- Und Bedienungsanleitung Seite 19

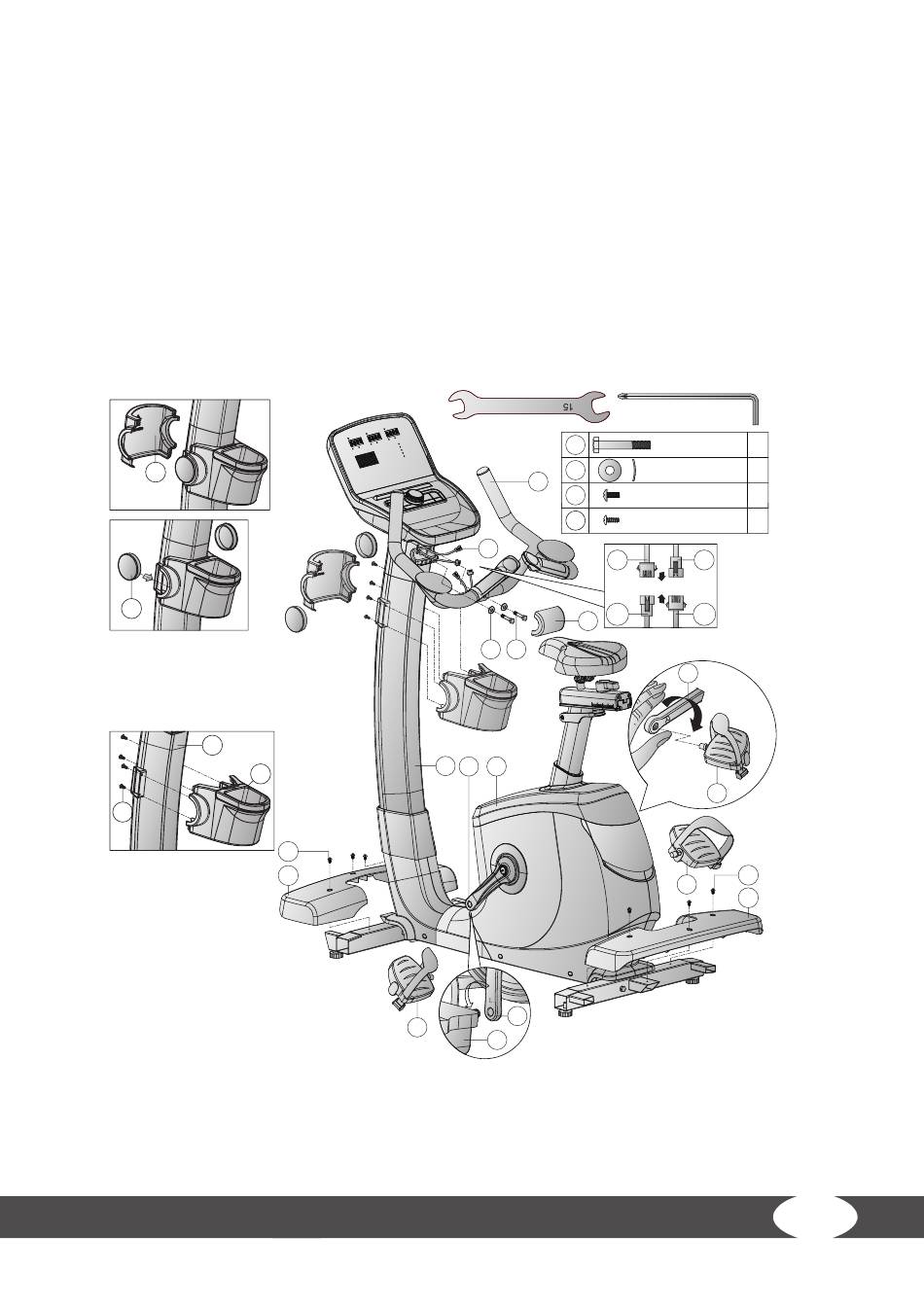

Schritt 5: Montage der Handgriff e
1. Verbinden Sie die Kabel der Konsole (76) mit den Kabeln für die Schnellwahltasten (37L & 37R).
2. Montieren Sie die Handgriff e (36) am Konsolenmast (17) mit zwei Wellscheiben (8) und zwei
Schrauben (41) und ziehen Sie die Schrauben handfest an.
3. Setzen Sie die Abdeckung (42) auf die Verschraubung.
4. Befestigen Sie die hintere Flaschenhalterung (105) mit vier Schrauben (38) am Konsolenmast
(17) (siehe Abb. 5-1).
5. Setzen Sie die beiden Endkappen (107) in die hintere Flaschenhalterung (105) ein (siehe Abb.
5-2).
6. Rasten Sie die vordere Flaschenhalterung (106) wie abgebildet in die hintere Flaschenhalterung
(105) ein (siehe Abb. 5-3).
106
5-3
5-2
107
5-1
17
38
105
39
5
Step-5
51L
13
41
8
36
39
38
76
76
37L
42
8 41
17 1
48L
48L
51L
x2
M8x1.25x50L
x2
D22*D8.5*1.5T
x6
M5*12L
x4
ST4.2*15L
76
37R
48R
51R
39
51R
5
