Taurus UB10.5 Pro Montage- Und Bedienungsanleitung Seite 18

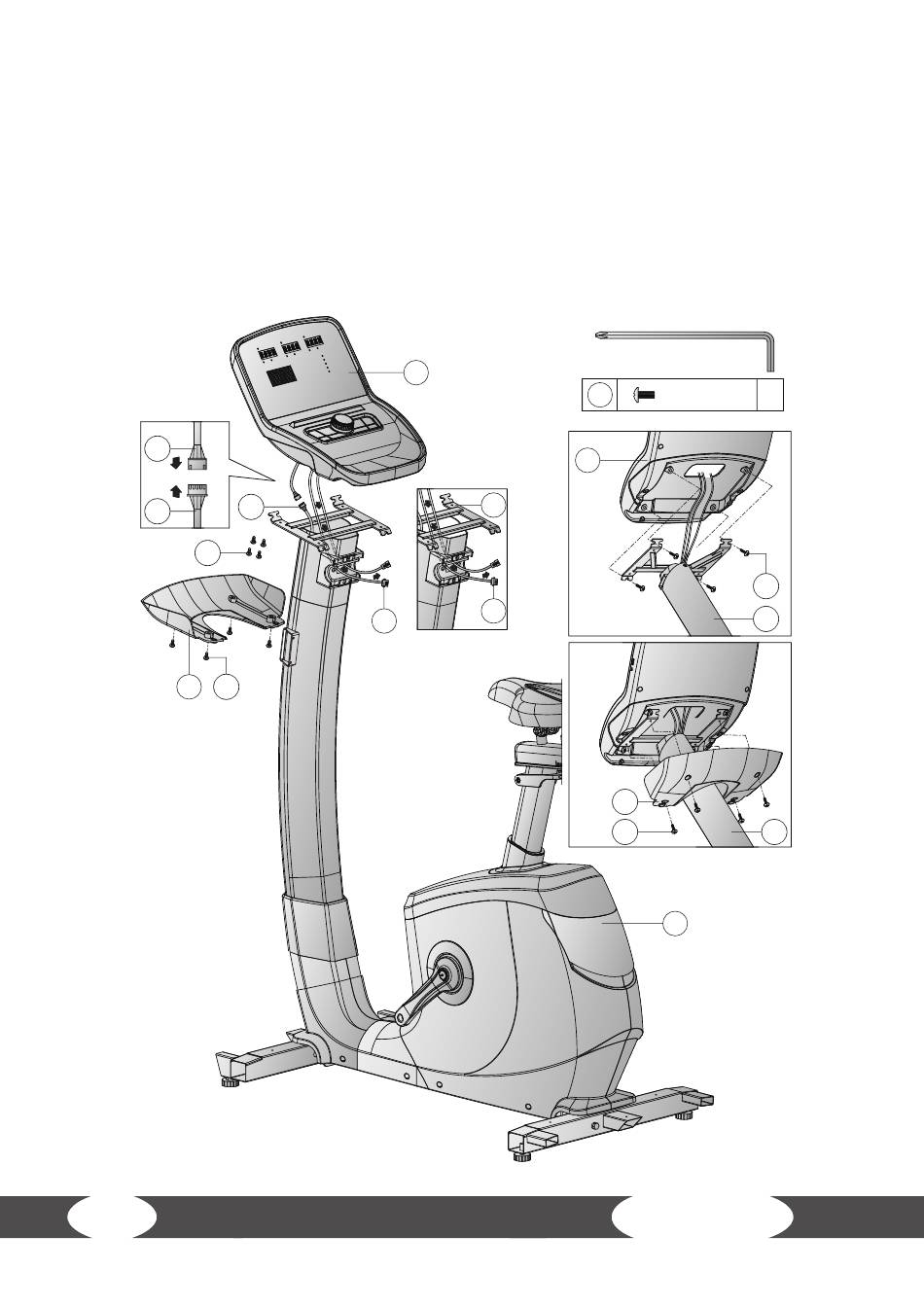

Schritt 4: Montage der Konsole
1. Verbinden Sie das Konsolenkabel (64) mit dem in Abb. 4-1 gezeigten Kabel der Konsole (76).
2. Führen Sie die übrigen von der Konsole (76) ausgehenden Konsolenkabel durch die Öff nung
des Konsolenmastes (17) (siehe Abb. 4-2).
3. Montieren Sie die Konsole (76) auf dem Konsolenmast (17) mit vier Schrauben (39)
(siehe Abb. 4-3) und ziehen Sie die Schrauben handfest an.
4. Montieren Sie die Konsolenabdeckung (40) unterhalb der Konsole (76) am Konsolenmast (17)
mit vier Schrauben (39) (siehe Abb. 4-4) und ziehen Sie die Schrauben handfest an.
4-1
76
64
64
39
40 39
Step-4
18
76
4-2
17
76
76
39
M5*12L
76
4-3
4-4
40
39
1
UB10.5
x8
39
17
17
