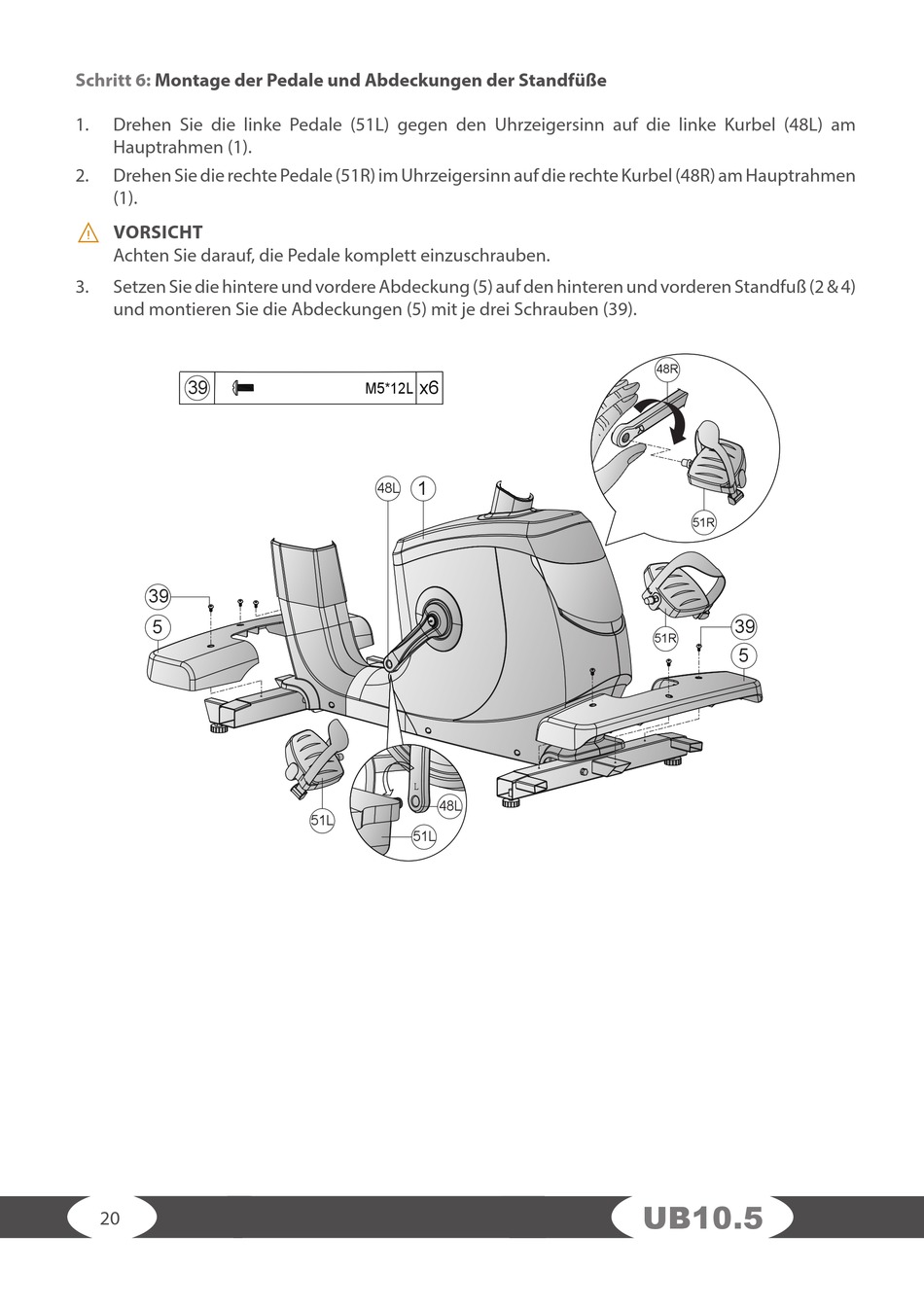

Schritt 6: Montage der Pedale und Abdeckungen der Standfüße
1. Drehen Sie die linke Pedale (51L) gegen den Uhrzeigersinn auf die linke Kurbel (48L) am
Hauptrahmen (1).
2. Drehen Sie die rechte Pedale (51R) im Uhrzeigersinn auf die rechte Kurbel (48R) am Hauptrahmen
(1).
⚠ VORSICHT
Achten Sie darauf, die Pedale komplett einzuschrauben.
3. Setzen Sie die hintere und vordere Abdeckung (5) auf den hinteren und vorderen Standfuß (2 & 4)
und montieren Sie die Abdeckungen (5) mit je drei Schrauben (39).
39
39
5
20
x6
M5*12L
1
48L
48L
51L
51L
48R
51R
39
51R
5
