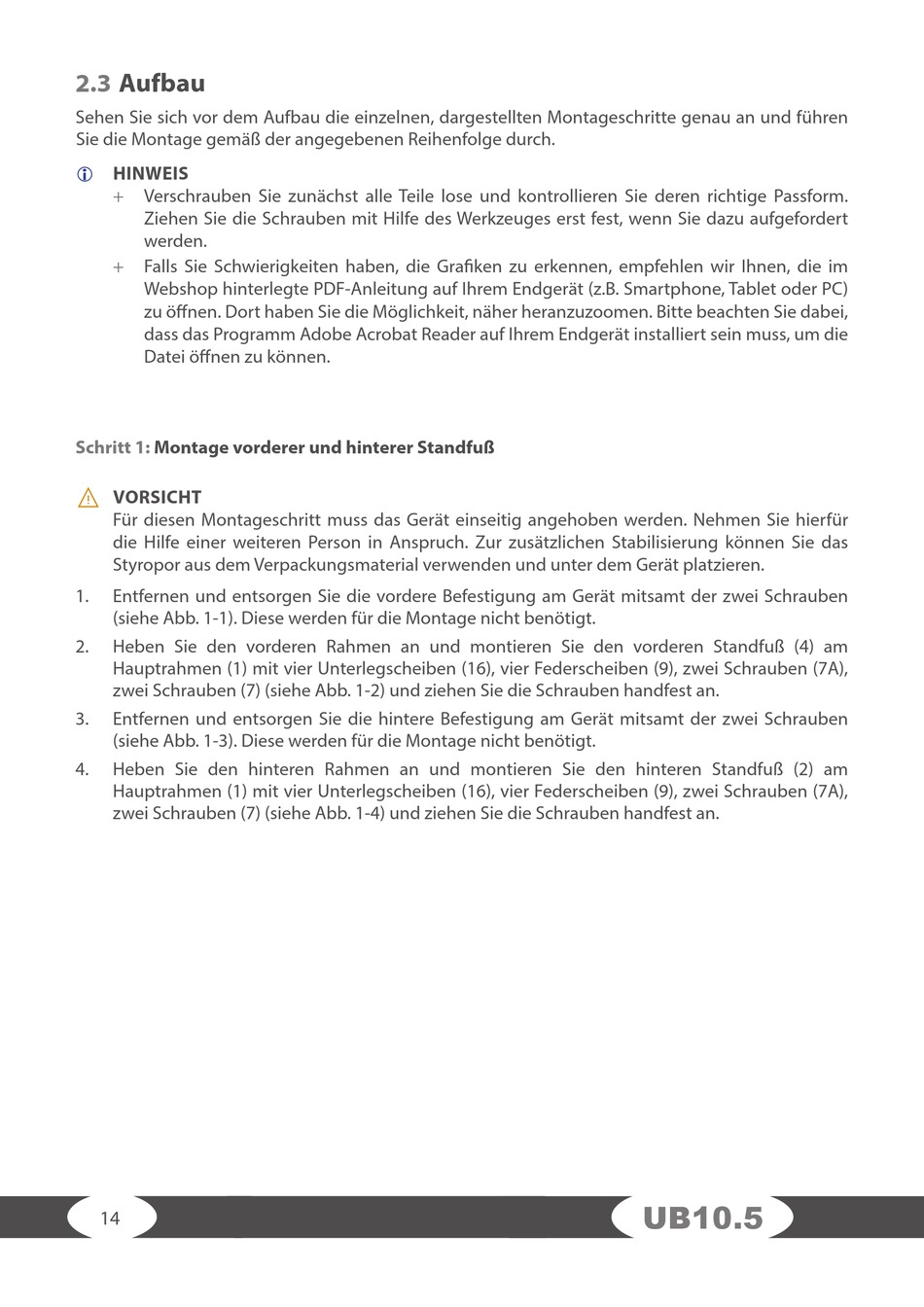

2.3 Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.

HINWEIS
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+ Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.
Schritt 1: Montage vorderer und hinterer Standfuß
⚠
VORSICHT
Für diesen Montageschritt muss das Gerät einseitig angehoben werden. Nehmen Sie hierfür
die Hilfe einer weiteren Person in Anspruch. Zur zusätzlichen Stabilisierung können Sie das
Styropor aus dem Verpackungsmaterial verwenden und unter dem Gerät platzieren.
1. Entfernen und entsorgen Sie die vordere Befestigung am Gerät mitsamt der zwei Schrauben
(siehe Abb. 1-1). Diese werden für die Montage nicht benötigt.
2. Heben Sie den vorderen Rahmen an und montieren Sie den vorderen Standfuß (4) am
Hauptrahmen (1) mit vier Unterlegscheiben (16), vier Federscheiben (9), zwei Schrauben (7A),
zwei Schrauben (7) (siehe Abb. 1-2) und ziehen Sie die Schrauben handfest an.
3. Entfernen und entsorgen Sie die hintere Befestigung am Gerät mitsamt der zwei Schrauben
(siehe Abb. 1-3). Diese werden für die Montage nicht benötigt.
4. Heben Sie den hinteren Rahmen an und montieren Sie den hinteren Standfuß (2) am
Hauptrahmen (1) mit vier Unterlegscheiben (16), vier Federscheiben (9), zwei Schrauben (7A),
zwei Schrauben (7) (siehe Abb. 1-4) und ziehen Sie die Schrauben handfest an.
