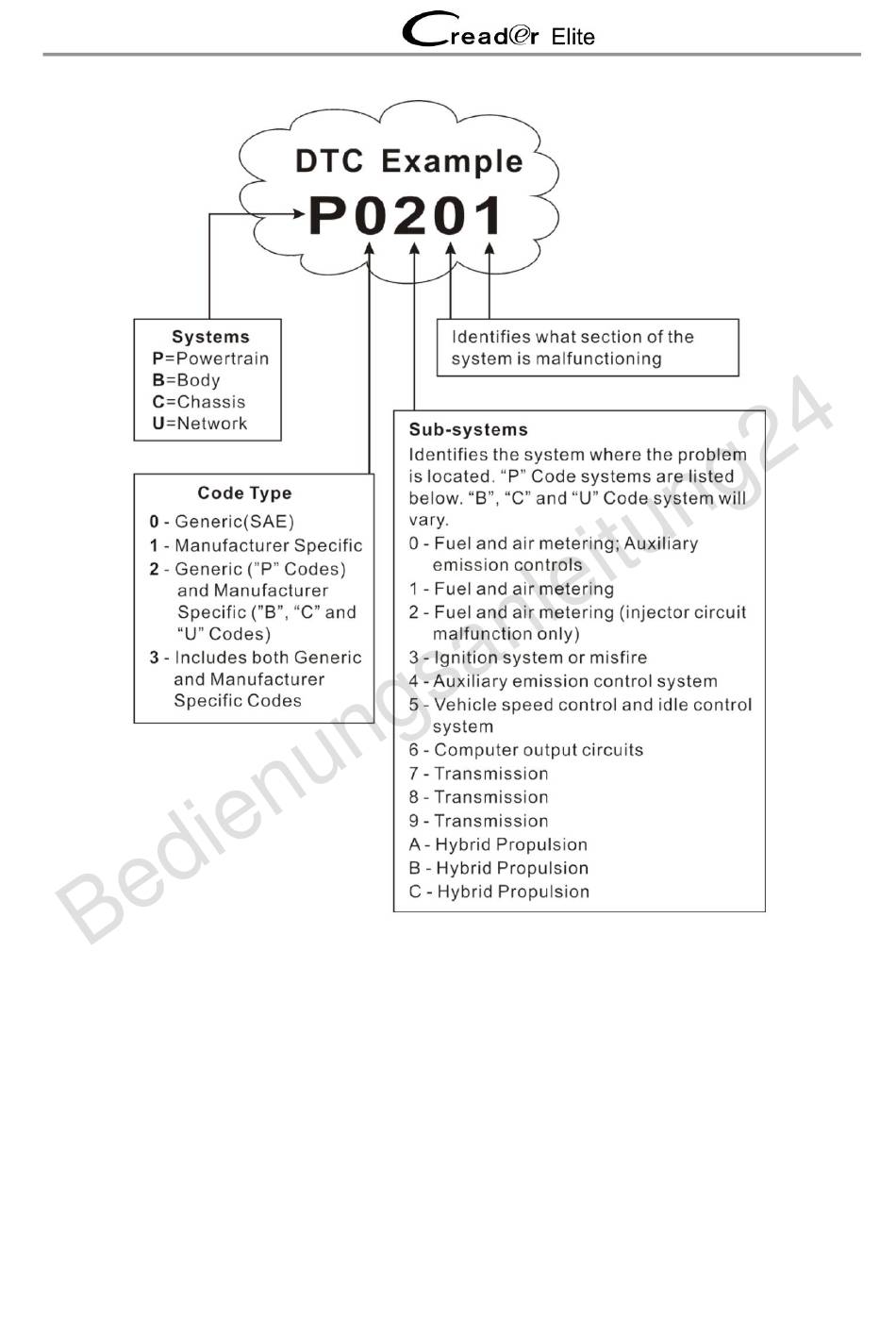

Abbildung 2-1 (P0201 – Fehlfunktion im Einspritzkreis, Zylinder 1)
2.3 Lage des Data Link Connectors (DLC)
Der DLC (Data Link Connector oder Diagnostic Link Connector) ist typischerweise ein 16-poliger Stecker.
Pin-Anschluss, über den Diagnosecode-Lesegeräte mit dem Bordcomputer des Fahrzeugs verbunden
sind. Bei den meisten Fahrzeugen befindet es sich normalerweise 12 Zoll von der Mitte der
Instrumententafel entfernt, unter oder um die Fahrerseite herum. Bei einigen Fahrzeugen mit
Sonderkonstruktionen kann der DLC-Standort variieren.
Den Standort entnehmen Sie bitte der folgenden Abbildung.
Spezielle Auto-Bedienungsanleitung
4
