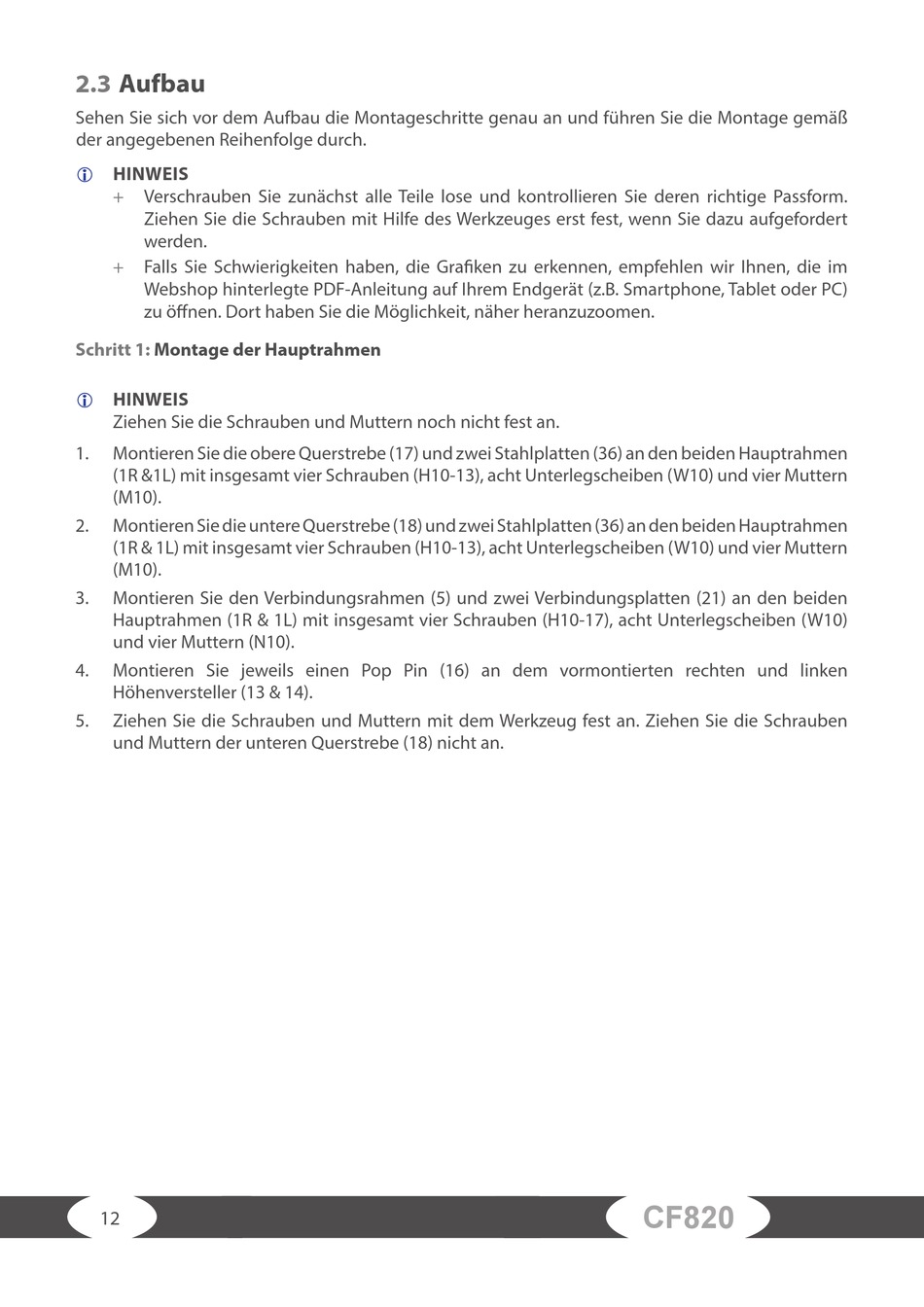

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen.
Schritt 1:
Montage der Hauptrahmen
HINWEIS
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
1.
Montieren Sie die obere Querstrebe (17) und zwei Stahlplatten (36) an den beiden Hauptrahmen
(1R &1L) mit insgesamt vier Schrauben (H10-13), acht Unterlegscheiben (W10) und vier Muttern
(M10).
2.
Montieren Sie die untere Querstrebe (18) und zwei Stahlplatten (36) an den beiden Hauptrahmen
(1R & 1L) mit insgesamt vier Schrauben (H10-13), acht Unterlegscheiben (W10) und vier Muttern
(M10).
3.
Montieren Sie den Verbindungsrahmen (5) und zwei Verbindungsplatten (21) an den beiden
Hauptrahmen (1R & 1L) mit insgesamt vier Schrauben (H10-17), acht Unterlegscheiben (W10)
und vier Muttern (N10).
4.
Montieren Sie jeweils einen Pop Pin (16) an dem vormontierten rechten und linken
Höhenversteller (13 & 14).
5.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug fest an. Ziehen Sie die Schrauben
und Muttern der unteren Querstrebe (18) nicht an.
12
CF820
