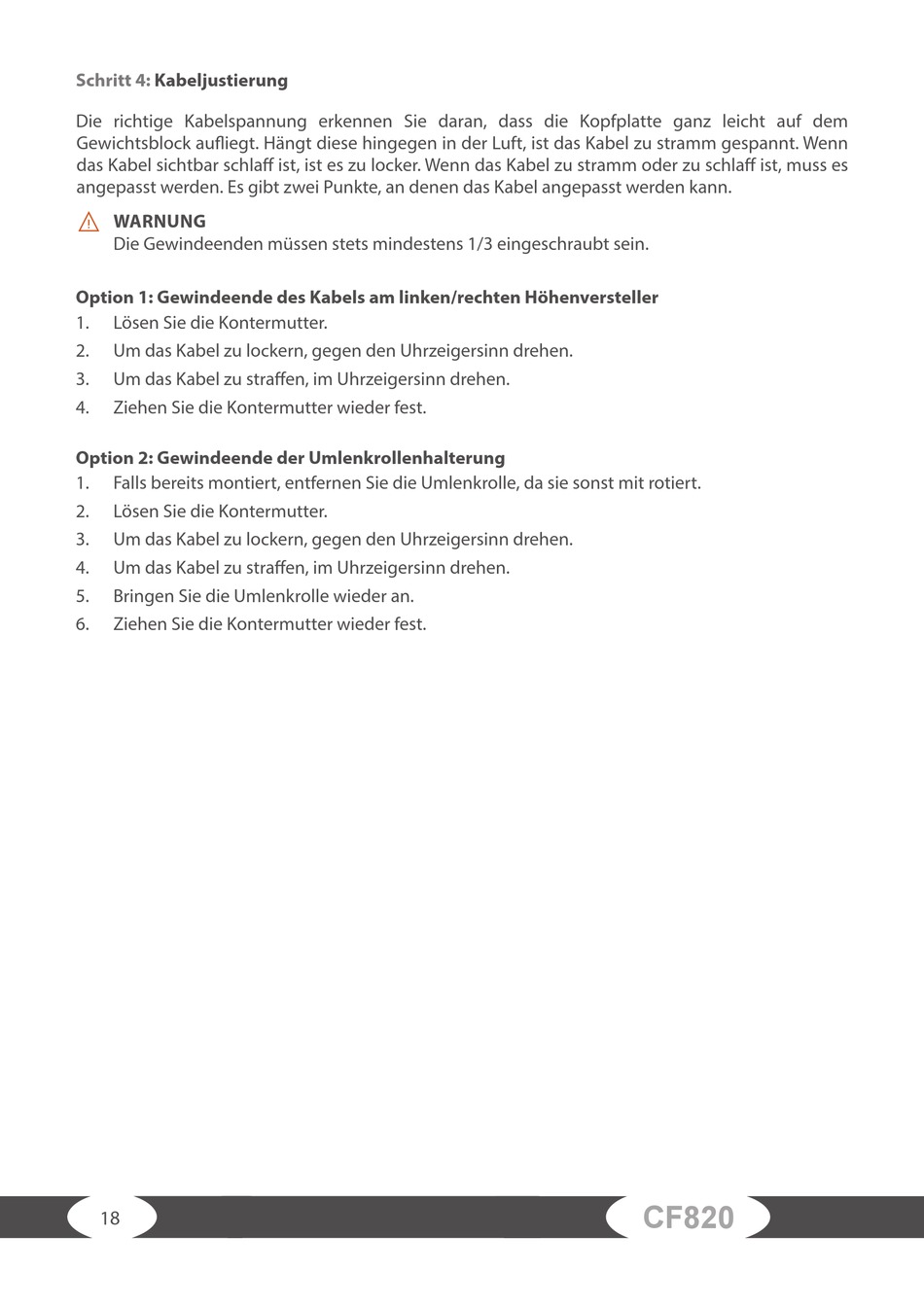

Schritt 4:
Kabeljustierung
Die richtige Kabelspannung erkennen Sie daran, dass die Kopfplatte ganz leicht auf dem
Gewichtsblock aufl iegt. Hängt diese hingegen in der Luft, ist das Kabel zu stramm gespannt. Wenn
das Kabel sichtbar schlaff ist, ist es zu locker. Wenn das Kabel zu stramm oder zu schlaff ist, muss es
angepasst werden. Es gibt zwei Punkte, an denen das Kabel angepasst werden kann.
⚠
WARNUNG
Die Gewindeenden müssen stets mindestens 1/3 eingeschraubt sein.
Option 1: Gewindeende des Kabels am linken/rechten Höhenversteller
1.
Lösen Sie die Kontermutter.
2.
Um das Kabel zu lockern, gegen den Uhrzeigersinn drehen.
3.
Um das Kabel zu straff en, im Uhrzeigersinn drehen.
4.
Ziehen Sie die Kontermutter wieder fest.
Option 2: Gewindeende der Umlenkrollenhalterung
1.
Falls bereits montiert, entfernen Sie die Umlenkrolle, da sie sonst mit rotiert.
2.
Lösen Sie die Kontermutter.
3.
Um das Kabel zu lockern, gegen den Uhrzeigersinn drehen.
4.
Um das Kabel zu straff en, im Uhrzeigersinn drehen.
5.
Bringen Sie die Umlenkrolle wieder an.
6.
Ziehen Sie die Kontermutter wieder fest.
18
CF820
