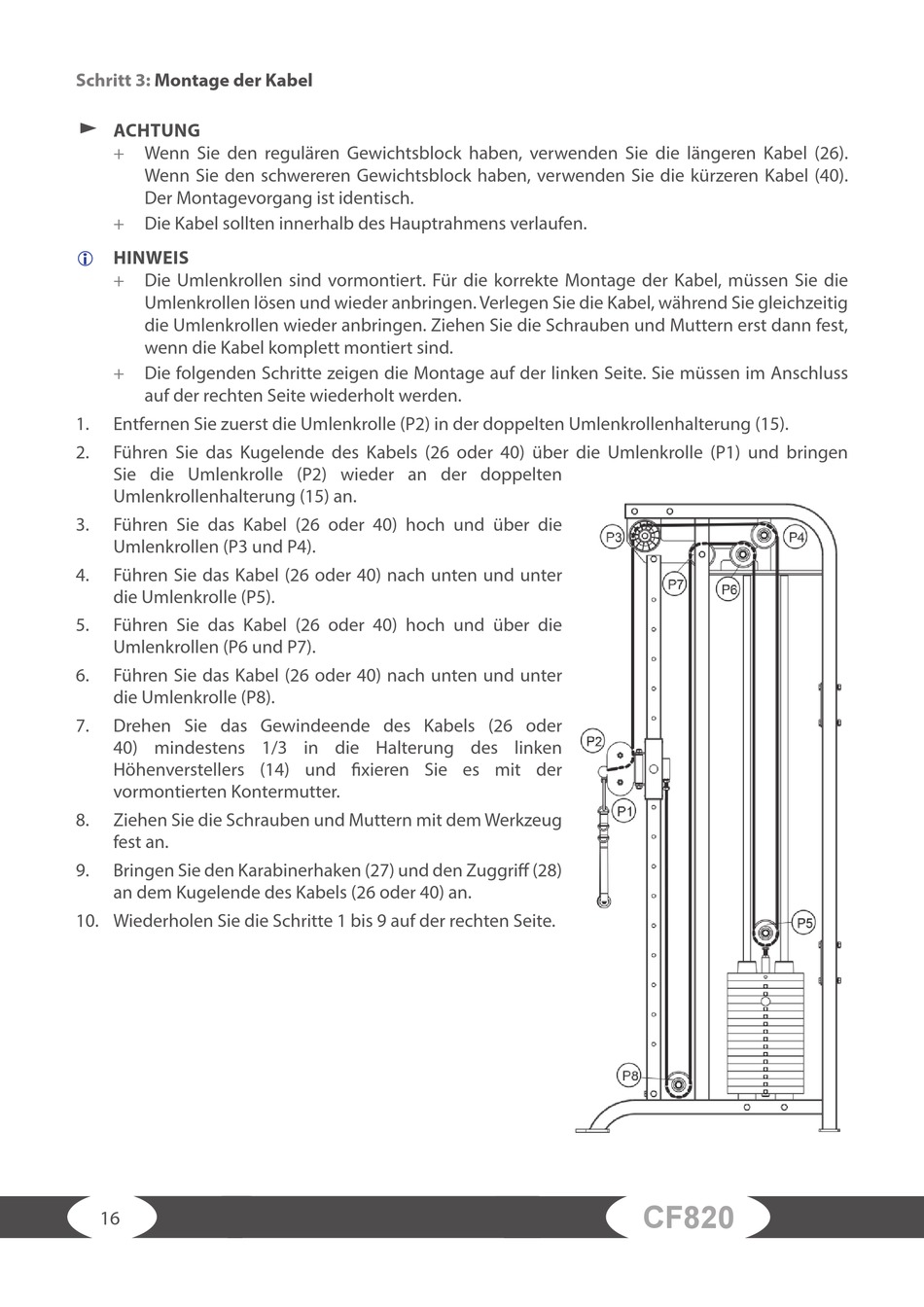

Schritt 3:
Montage der Kabel
ACHTUNG
+
Wenn Sie den regulären Gewichtsblock haben, verwenden Sie die längeren Kabel (26).
Wenn Sie den schwereren Gewichtsblock haben, verwenden Sie die kürzeren Kabel (40).
Der Montagevorgang ist identisch.
+
Die Kabel sollten innerhalb des Hauptrahmens verlaufen.
HINWEIS
+
Die Umlenkrollen sind vormontiert. Für die korrekte Montage der Kabel, müssen Sie die
Umlenkrollen lösen und wieder anbringen. Verlegen Sie die Kabel, während Sie gleichzeitig
die Umlenkrollen wieder anbringen. Ziehen Sie die Schrauben und Muttern erst dann fest,
wenn die Kabel komplett montiert sind.
+
Die folgenden Schritte zeigen die Montage auf der linken Seite. Sie müssen im Anschluss
auf der rechten Seite wiederholt werden.
1.
Entfernen Sie zuerst die Umlenkrolle (P2) in der doppelten Umlenkrollenhalterung (15).
2.
Führen Sie das Kugelende des Kabels (26 oder 40) über die Umlenkrolle (P1) und bringen
Sie die Umlenkrolle (P2) wieder an der doppelten
Umlenkrollenhalterung (15) an.
3.
Führen Sie das Kabel (26 oder 40) hoch und über die
Umlenkrollen (P3 und P4).
4.
Führen Sie das Kabel (26 oder 40) nach unten und unter
die Umlenkrolle (P5).
5.
Führen Sie das Kabel (26 oder 40) hoch und über die
Umlenkrollen (P6 und P7).
6.
Führen Sie das Kabel (26 oder 40) nach unten und unter
die Umlenkrolle (P8).
7.
Drehen Sie das Gewindeende des Kabels (26 oder
40) mindestens 1/3 in die Halterung des linken
Höhenverstellers (14) und fi xieren Sie es mit der
vormontierten Kontermutter.
8.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug
fest an.
9.
Bringen Sie den Karabinerhaken (27) und den Zuggriff (28)
an dem Kugelende des Kabels (26 oder 40) an.
10. Wiederholen Sie die Schritte 1 bis 9 auf der rechten Seite.
16
CF820
