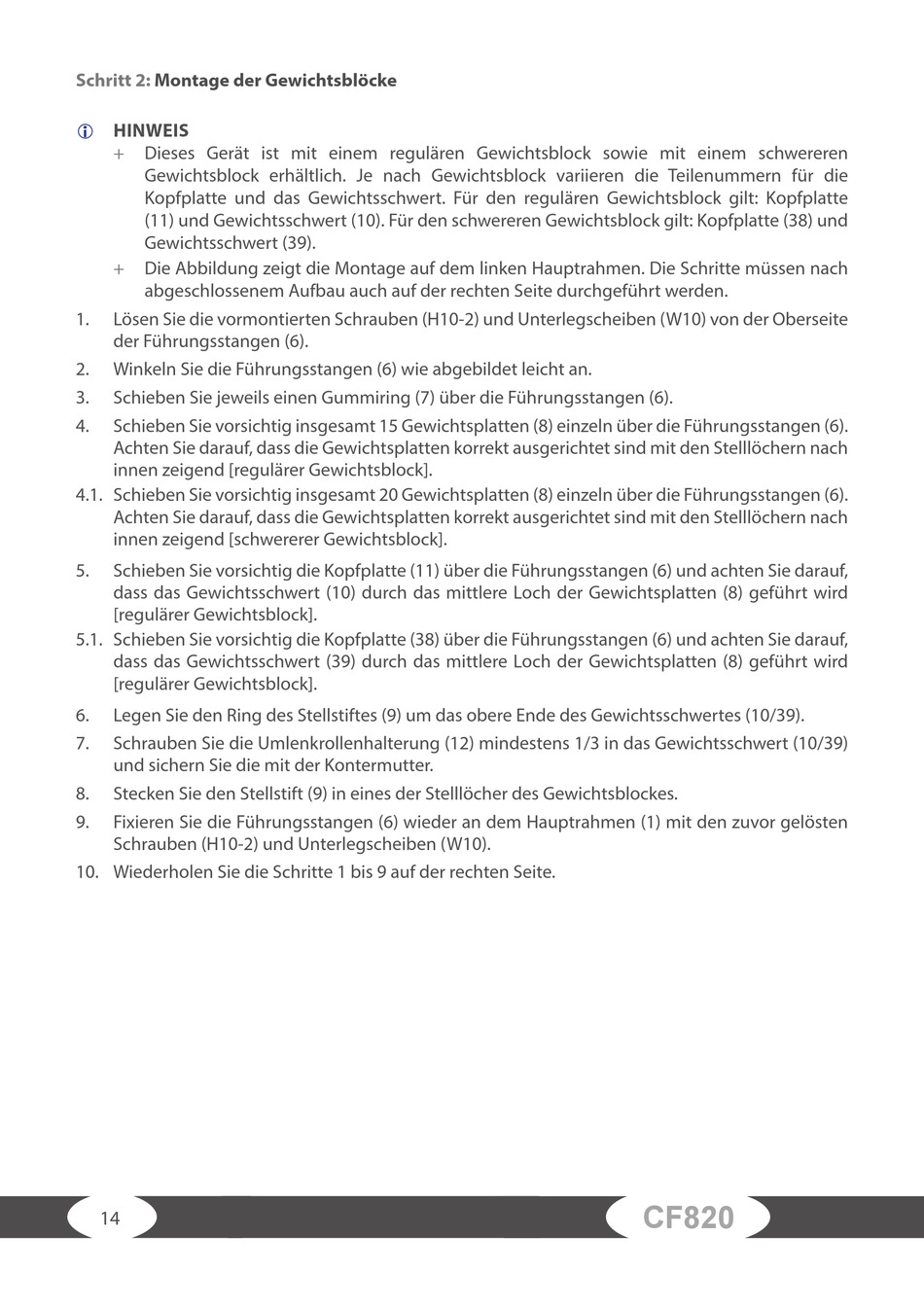

Schritt 2:
Montage der Gewichtsblöcke
HINWEIS
+
Dieses Gerät ist mit einem regulären Gewichtsblock sowie mit einem schwereren
Gewichtsblock erhältlich. Je nach Gewichtsblock variieren die Teilenummern für die
Kopfplatte und das Gewichtsschwert. Für den regulären Gewichtsblock gilt: Kopfplatte
(11) und Gewichtsschwert (10). Für den schwereren Gewichtsblock gilt: Kopfplatte (38) und
Gewichtsschwert (39).
+
Die Abbildung zeigt die Montage auf dem linken Hauptrahmen. Die Schritte müssen nach
abgeschlossenem Aufbau auch auf der rechten Seite durchgeführt werden.
1.
Lösen Sie die vormontierten Schrauben (H10-2) und Unterlegscheiben (W10) von der Oberseite
der Führungsstangen (6).
2.
Winkeln Sie die Führungsstangen (6) wie abgebildet leicht an.
3.
Schieben Sie jeweils einen Gummiring (7) über die Führungsstangen (6).
4.
Schieben Sie vorsichtig insgesamt 15 Gewichtsplatten (8) einzeln über die Führungsstangen (6).
Achten Sie darauf, dass die Gewichtsplatten korrekt ausgerichtet sind mit den Stelllöchern nach
innen zeigend [regulärer Gewichtsblock].
4.1. Schieben Sie vorsichtig insgesamt 20 Gewichtsplatten (8) einzeln über die Führungsstangen (6).
Achten Sie darauf, dass die Gewichtsplatten korrekt ausgerichtet sind mit den Stelllöchern nach
innen zeigend [schwererer Gewichtsblock].
5.
Schieben Sie vorsichtig die Kopfplatte (11) über die Führungsstangen (6) und achten Sie darauf,
dass das Gewichtsschwert (10) durch das mittlere Loch der Gewichtsplatten (8) geführt wird
[regulärer Gewichtsblock].
5.1. Schieben Sie vorsichtig die Kopfplatte (38) über die Führungsstangen (6) und achten Sie darauf,
dass das Gewichtsschwert (39) durch das mittlere Loch der Gewichtsplatten (8) geführt wird
[regulärer Gewichtsblock].
6.
Legen Sie den Ring des Stellstiftes (9) um das obere Ende des Gewichtsschwertes (10/39).
7.
Schrauben Sie die Umlenkrollenhalterung (12) mindestens 1/3 in das Gewichtsschwert (10/39)
und sichern Sie die mit der Kontermutter.
8.
Stecken Sie den Stellstift (9) in eines der Stelllöcher des Gewichtsblockes.
9.
Fixieren Sie die Führungsstangen (6) wieder an dem Hauptrahmen (1) mit den zuvor gelösten
Schrauben (H10-2) und Unterlegscheiben (W10).
10. Wiederholen Sie die Schritte 1 bis 9 auf der rechten Seite.
14
CF820
